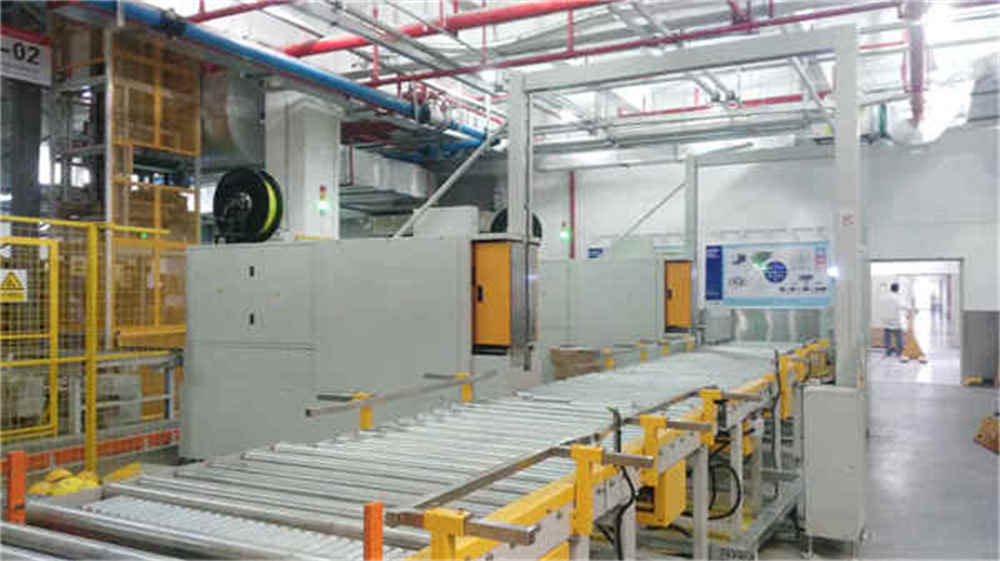

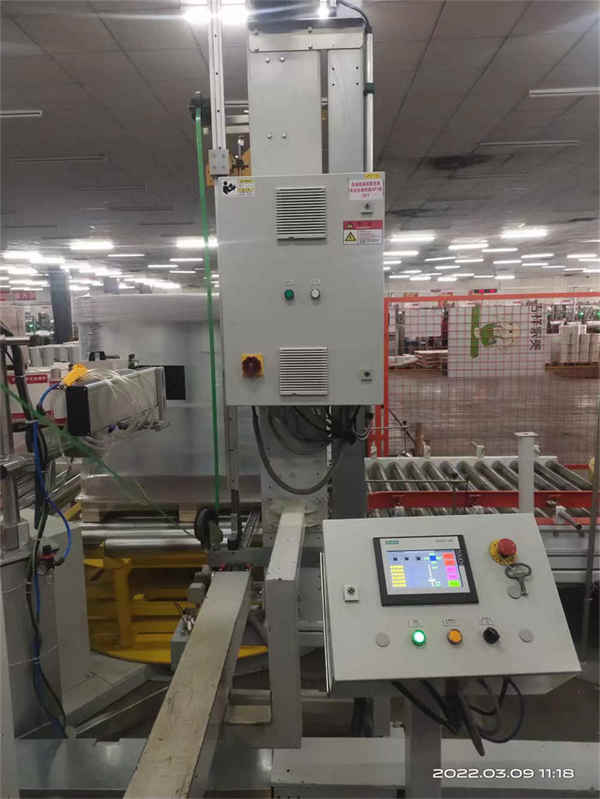

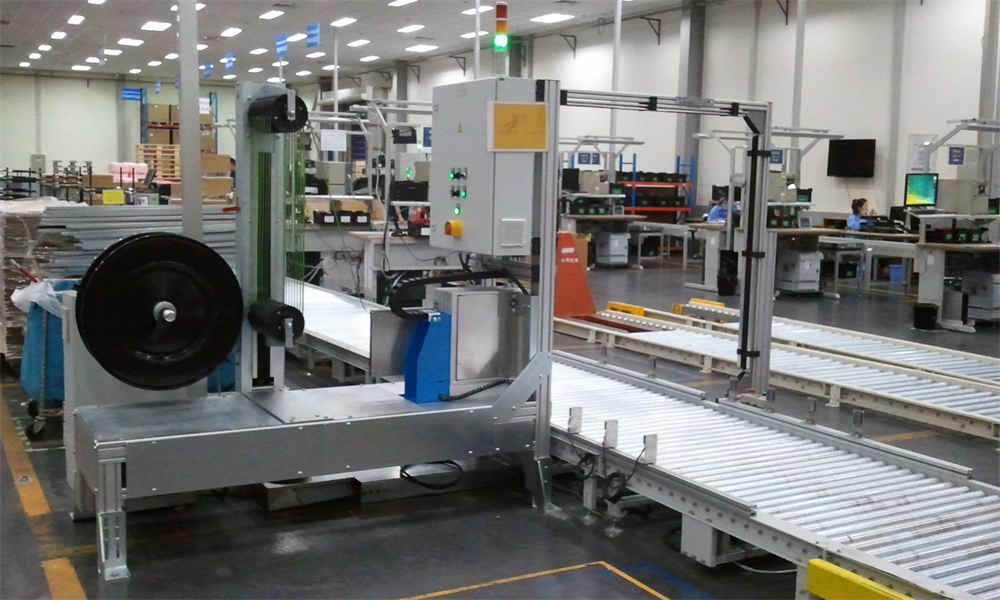

Correias Verticais Automáticas para Paletes

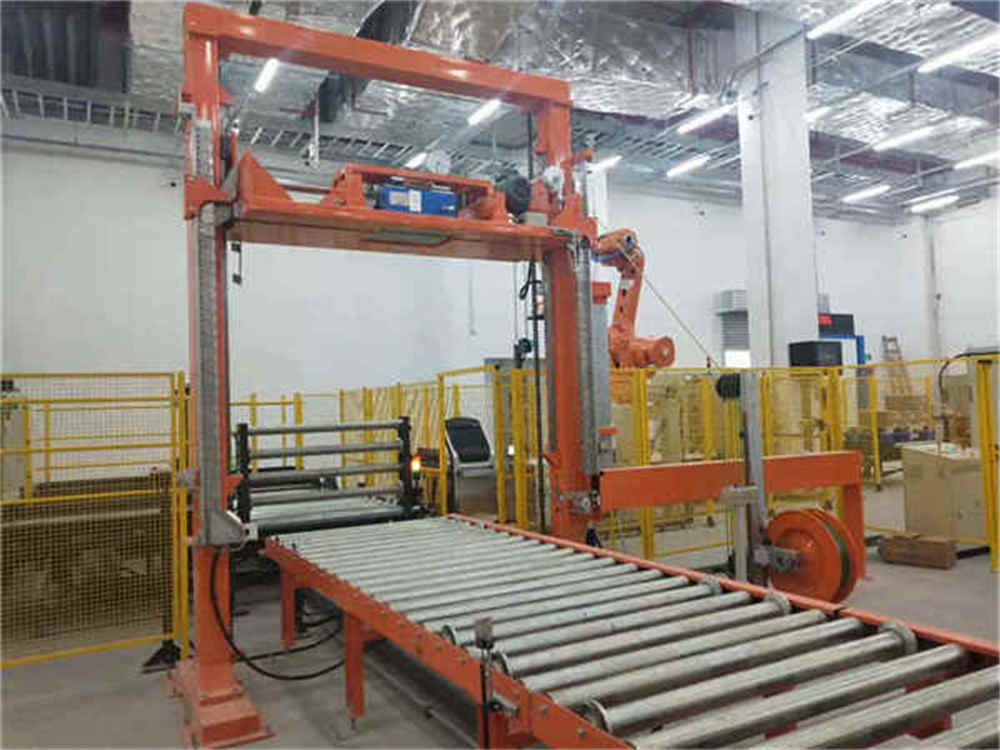

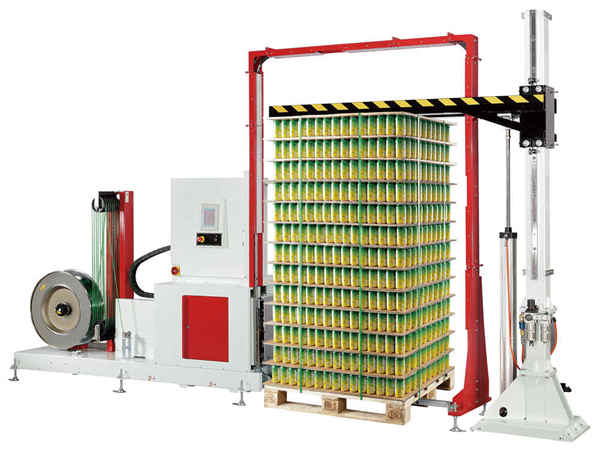

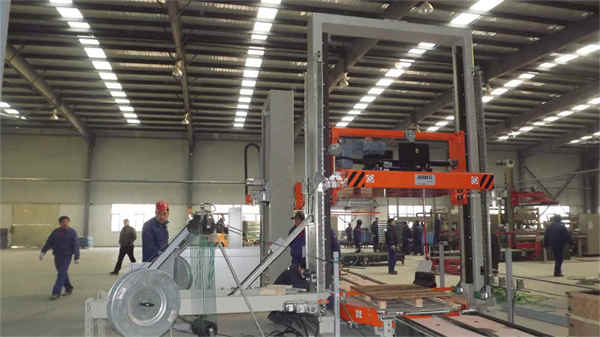

Cintadeira vertical automática completa
As especificações típicas precisam ser confirmadas com o cliente, preenchendo a Folha de Dados e fornecendo os desenhos do layout da planta e do palete.

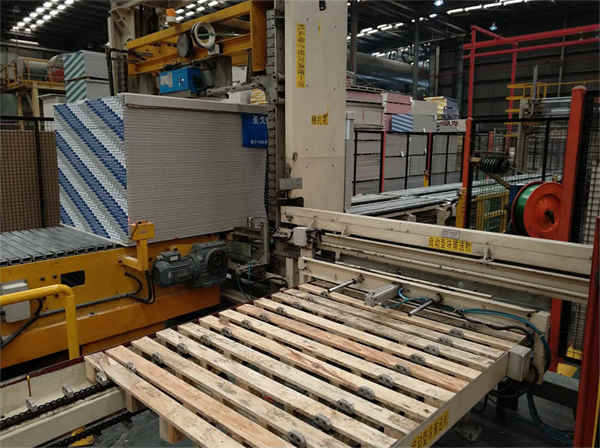

Cintas verticais com 2 x 0 correias de paletes
Dimensões da carga, incluindo palete (L x W x H): 1200~2280 mm L x 1200-2000 mm W x 650~2200 mm H (deve ser verificado e confirmado).

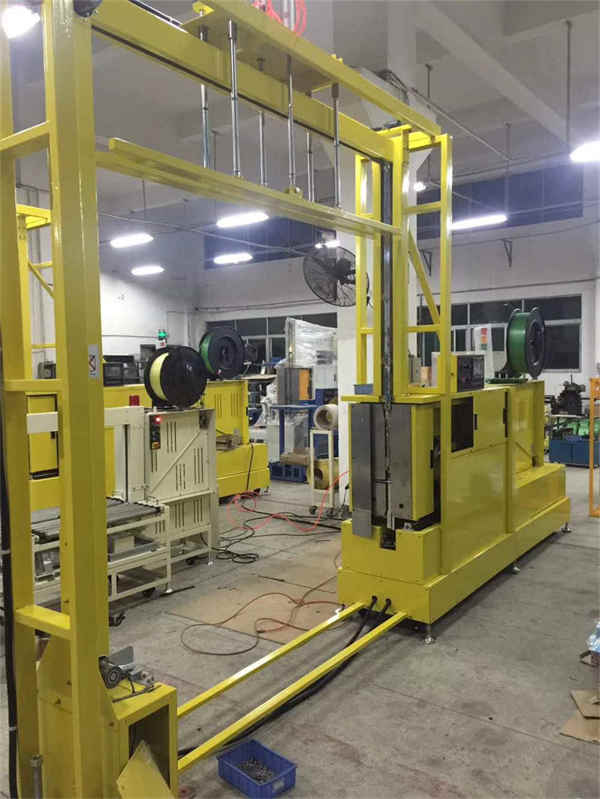

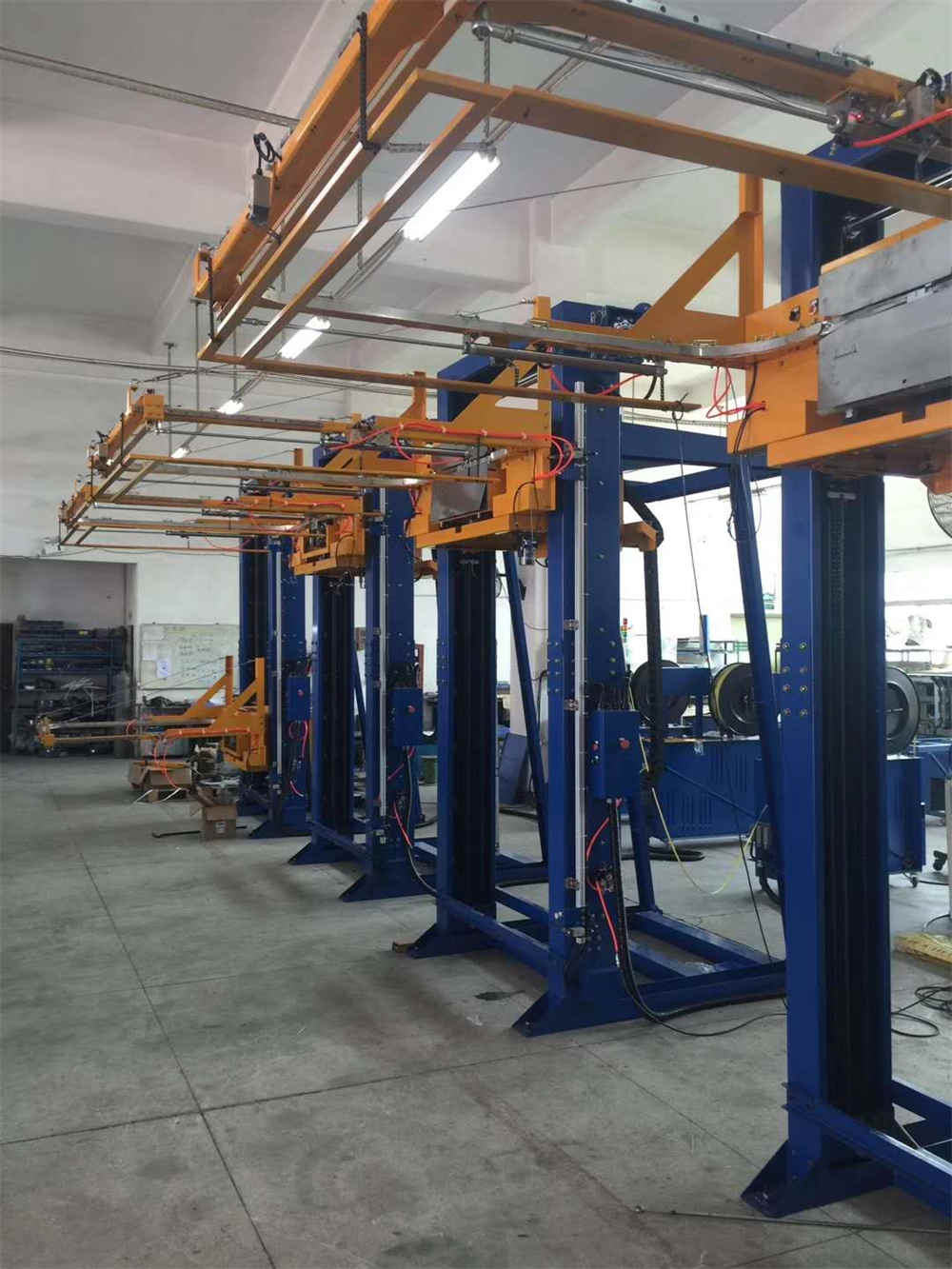

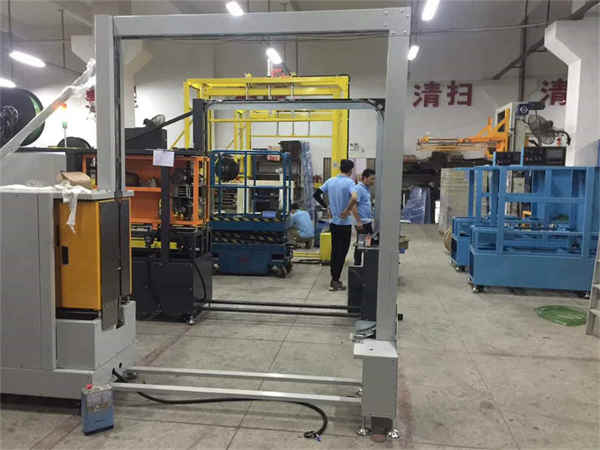

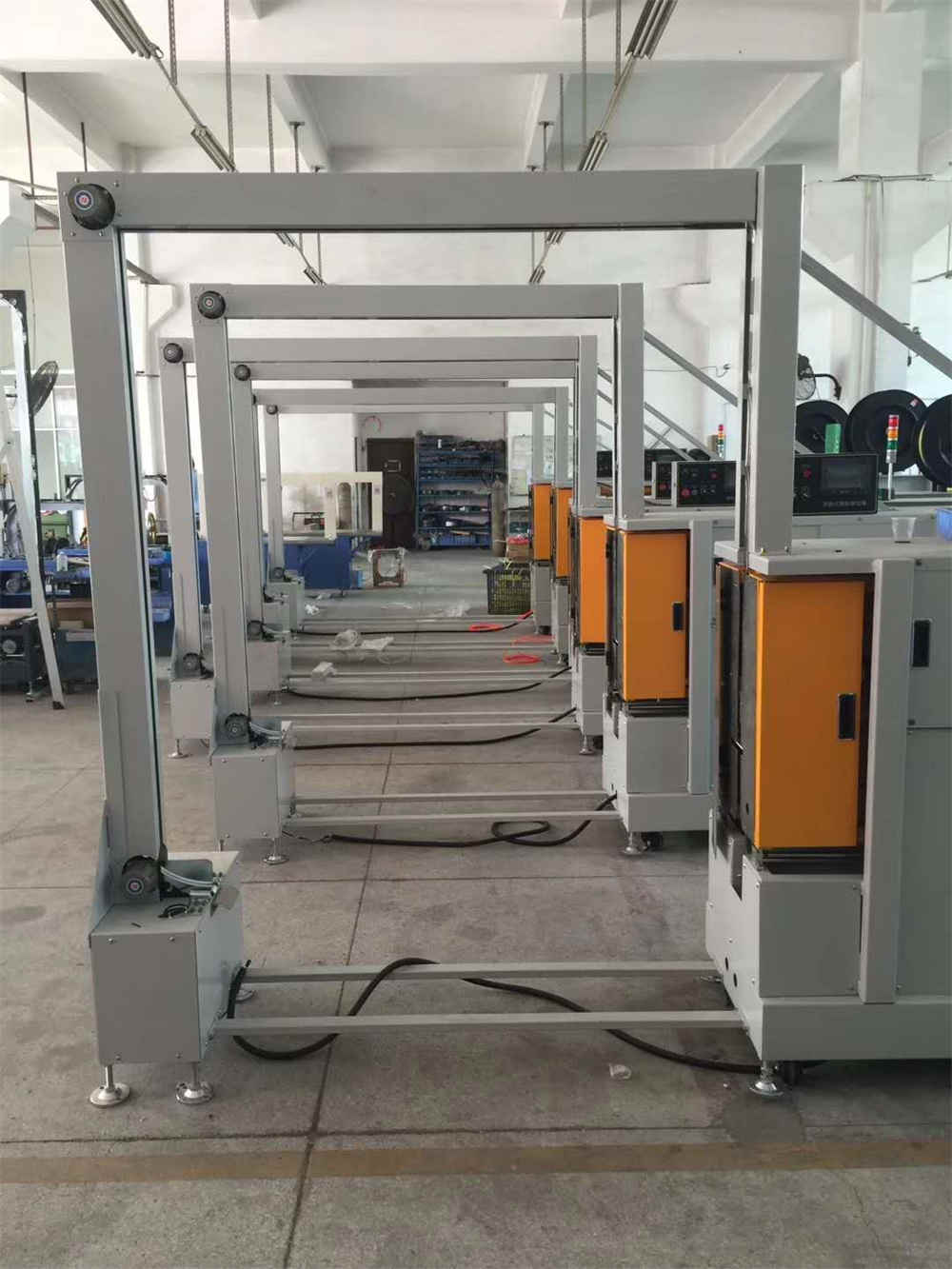

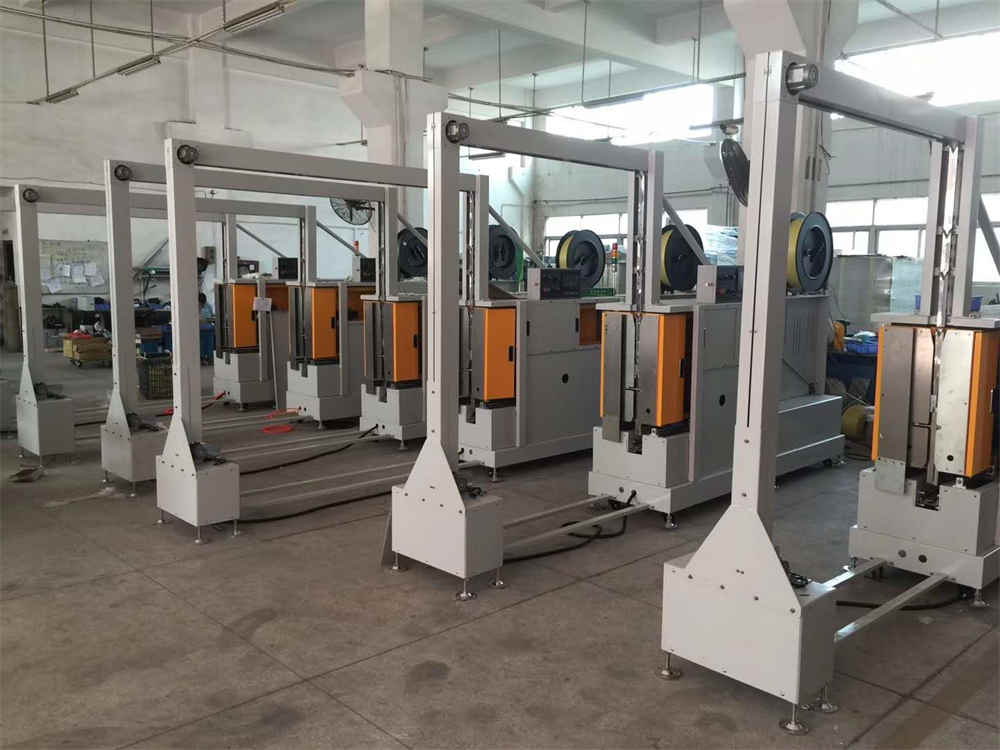

Principais componentes da máquina de cintar vertical
1. Estrutura básica da máquina com duas colunas e travessa, guias verticais do carro e correntes
2. Módulo de rack, móvel entre duas colunas com sistema de guia de carro
3. Acionamento do carro com motor de freio engrenado
4. Estrutura da esteira (chute) feita de perfis de alumínio ranhurados e fixada à estrutura da máquina,
abas curtas com mola para permitir a alimentação da cinta em qualquer altura
5. Sistema de lança, para aplicar cinta através do vazio do palete, altura da seção 80 mm
6. Ligações à cabeça de cinta com equalizador de tensão da precinta
7. Manuseio da máquina de cintar vertical pelo painel de controle, status da máquina mostrado pelo Cyklop Touchpanel tamanho 7“, display colorido.

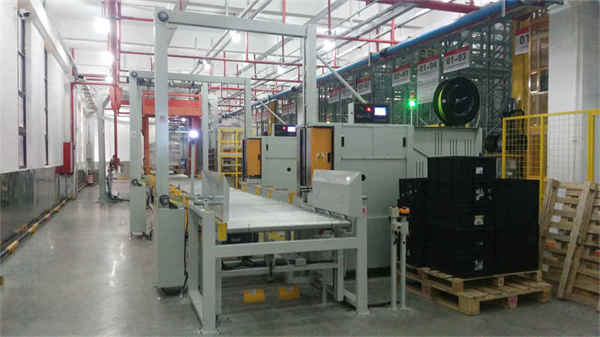

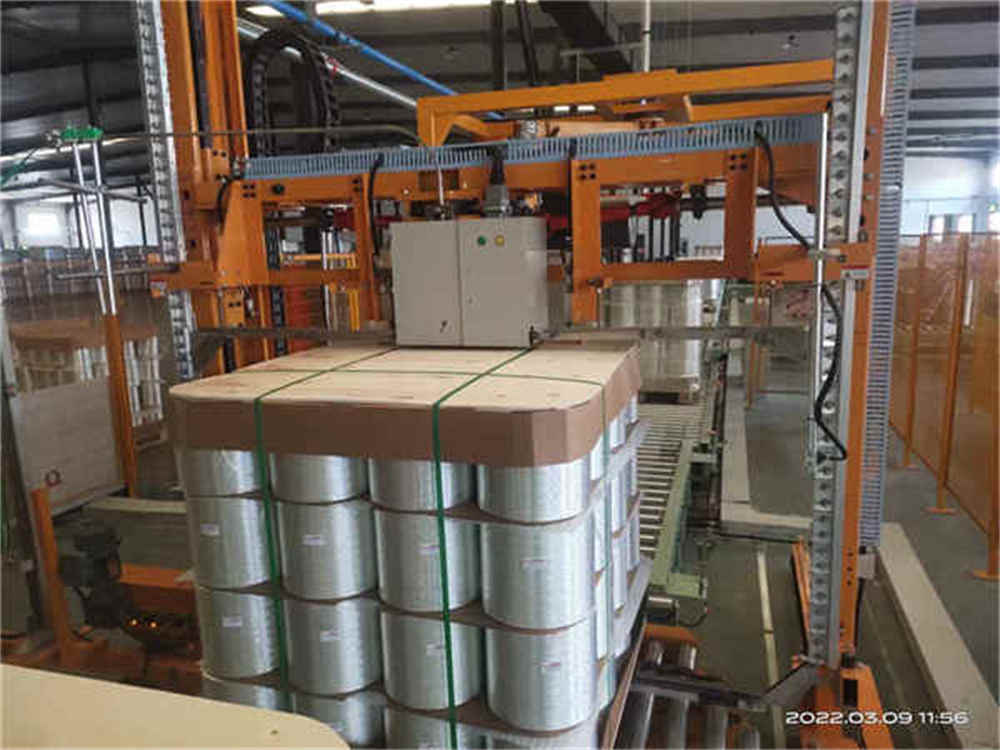

Sequência de operação para Pallet Strappers verticais totalmente automáticos:
1. O pacote é transportado centralizado na posição de cinta.
2. Um sinal sem volts é dado do sistema de controle do cliente para a máquina de cinta vertical.
3. Fechamento do quadro da pista de correia (calha) movendo-se para a frente do sistema de lança.

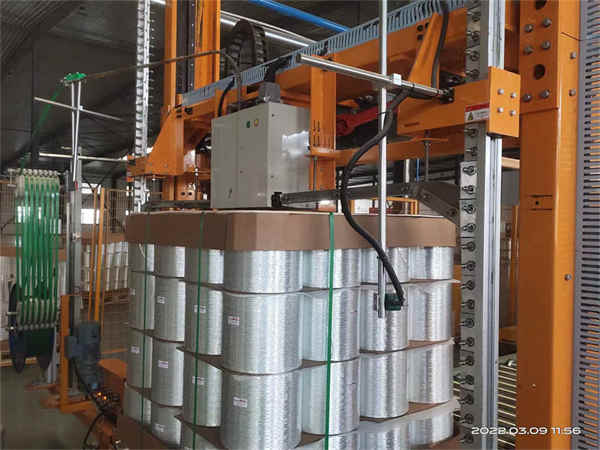

4. O módulo de cremalheira com a cabeça de cinta move-se para baixo na superfície da embalagem. A correia é alimentada ao redor da pista.
5. Inicia-se o ciclo de cintas. A precinta é puxada para trás, tensionada, selada e cortada. Abertura do quadro da correia (calha) movendo o sistema de lança para trás. O módulo de rack com cabeça de cinta se move de volta para a posição de base.
Em caso afirmativo, transporte da embalagem para a posição de cinta seguinte e repita o procedimento de cinta.
Depois de concluir o programa, a máquina envia um sinal livre de volts de volta para o sistema de controle do transportador para transportar a carga para fora da máquina.
Dados técnicos de Aspiradores de Paletes Verticais Automáticos Completos:
1. Fonte de alimentação: 3/ N, PE, (fio neutro = capacidade de carga)(
2. Tensão de controle: 24 V DC
3. Potência nominal: max 3.0 kW
4. Peso total da máquina: aprox. 800 até 1.000 kg
5. Limite de temperatura ambiente: + 5 °C até + 35 °C
6. Altura do sistema transportador: Rolo da borda superior / corrente do sistema transportador min. 180mm até max. 800mm
Painel de controlo:
Posição: Seleção livre dentro do comprimento de 5 m conjuntos de cabos
Dimensões: Altura: 1.060 mm, incluindo base do armário 1.060; Largura: 600 mm; Profundidade: 480 mm;
Regulamentos: seguindo VDE 0100/0113, EN 60204, classe de proteção IP 54
PLC : Siemens S7
Interface com o sistema de controle por sinais volt-free (2 entradas / 3 saídas)
Entradas:
1. Desligamento de emergência, 2 canais
2. Máquina de cintas de liberação
3. Inicie a máquina de cintar
Saídas: 1. Desligamento de emergência, 2 canais
2. Transportador de liberação / posição básica da máquina de cintar
3. Transportador de arranque – processo de cintas terminado
4. Culpa geral
Pintura:
Estrutura da base da máquina: RAL 5003, saphire blue
Módulo de guia da correia: RAL 7035, cinzento claro
Componentes padrão: RAL 7035, cinza claro
Painel de controle: RAL 7035, cinza claro
Os componentes padrão (unidade de guia da correia, dispositivo de viagem da cabeça, cabeça de cinta) só estão disponíveis pintados RAL 7035.
Componentes padrão da máquina de cintar vertical
Componentes mecânicos
Condução de carruagem e lança:
Temperatura: - 10°C até + 40°C
Motor: Com proteção IP 54, classe de temperatura ISO B Pintura: RAL 7031
Trilho de guia da carruagem: Acla
Rolamentos: diferentes fornecedores (INA-Schaeffler, Sankyo, Igus etc.)
Corrente de acionamento: Seguindo DIN 8187-1
Componentes elétricos
Temperatura ambiente: + 5°C até +35°C
PLC: Siemens S7
Operando: Painel de toque, tamanho 7", display colorido
Elementos de controlo: Schneider Electric
Interruptor principal: Sälzer
Paragem de emergência do relé: Leuze
Relé: Schneider Electric
Contator: Schneider Electric
Contator do motor: Schneider Electric
Conversor de freqüência: Schneider Electric
Fusível: Siemens
Terminal: Phoenix (pena)
Interruptor de proximidade: IFM, conexão de encaixe
Interruptor de limite: Schneider Electric, conexão de plugue

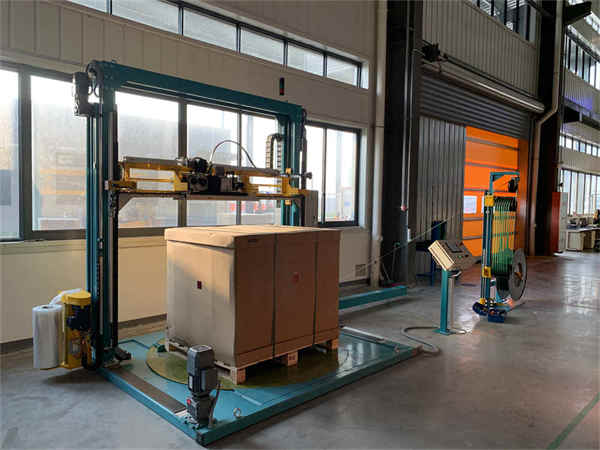

Dispensador de correia KA5
Desenrolamento da cinta com peso neutro
Grande armazenamento de correia.
Absorção controlada e sem curvaturas da precinta retraída.
Prendedor de cinta sem abrasão
Baixa manutenção, freios eletromagnéticos
Sinal de fim de cinta integrado.
Idealmente alinhado com a tecnologia de cabeça de cinta.
Dados técnicos
KA5 |
||
Qualidade e largura da cinta |
||
BICHO DE ESTIMAÇÃO |
9,0 - 18,5 mm |
|
PP |
/ |
|
Bobina de cinta |
||
Diâmetro do núcleo |
406 mm |
|
Diâmetro externo |
600 milímetros |
|
Largura |
150 mm |
|
Nº de loops |
7 |
|
Armazenamento de correia |
15m |
|
Força de decolagem da cinta |
que. 5N |
Mais informações, entre em contato conosco a qualquer momento.
Podemos projetar o que você precisava.
