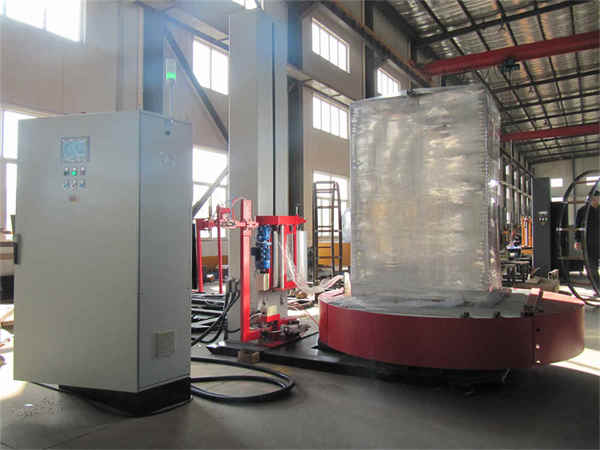

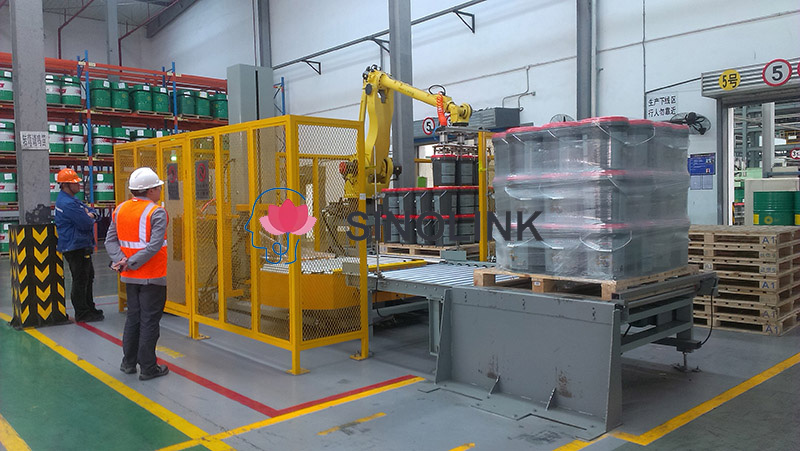

Máquina de embrulhar gira-discos automática completa

Principais dados técnicos de vendas a quente para máquina de embalar gira-discos automática completa

1. Especificação da paleteTamanho: L x W x H: 1300 x 1300 x 2000 (mm)Peso da palete: 1000kgs;

2. Tamanho da máquina de transporte: altura 550mm*width 1500mm (orientado para o cliente);

3. Capacidade da embalagem: 40 carga/h;

4. Exigência para embalagem: de um terço de palete de 15cm para a parte superior da carga, mas não exceder 15cm;

5. Local: zoon de temperatura interior e adequada.


  Entre em contato agora E-mail Telefone WhatsApp
Detalhes do produto

OPERAÇÃO DE Hot Saels para Máquina de Embrulho Giratória Automática Completa

O rolo de transporte transportará o palete de produtos de bebida para o local da máquina de embalagem rotativa, começará automaticamente a embrulhar até terminar a embalagem.e, em seguida, o filme é cortado automaticamente, depois disso, os paletes serão transportados por rolos de transporte. O procedimento do próximo será semelhante.

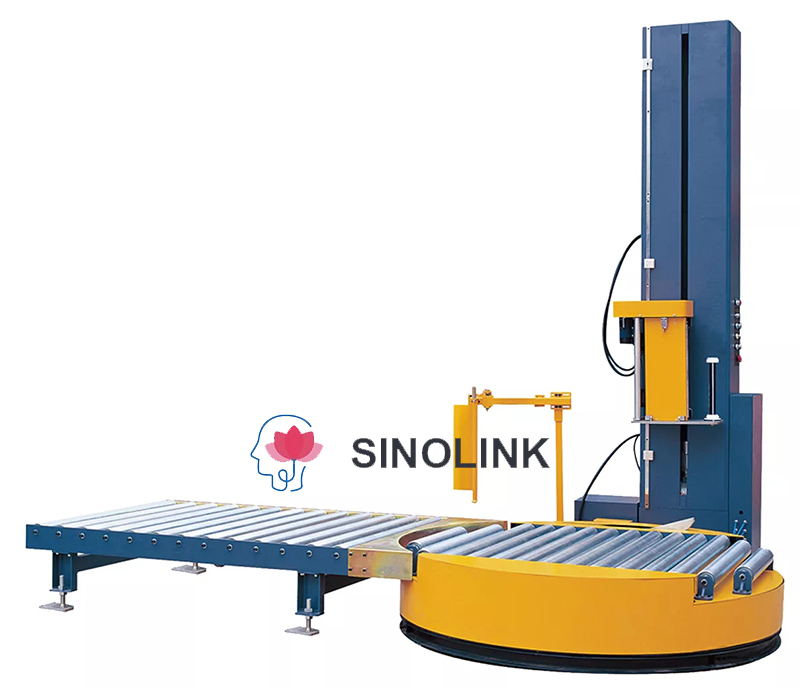

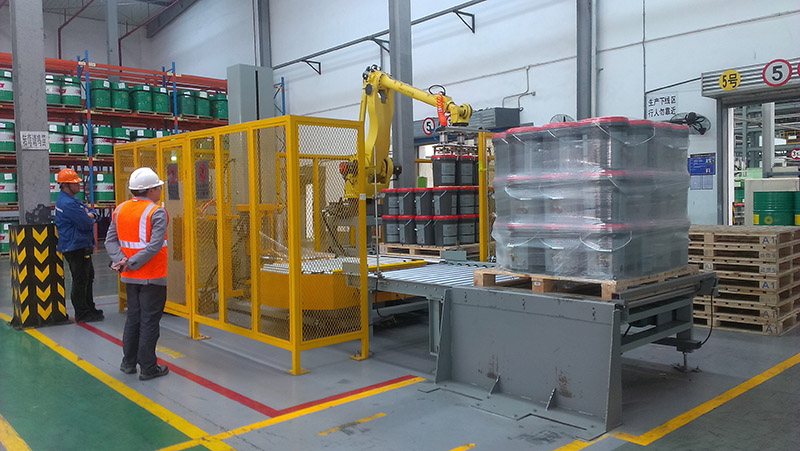

Full Automatic Turntable Wrapping Machine


Principais peças elétricas e peças de reposição da máquina de embalar plataforma giratória automática completa

Nome do componente

Marca

CLP

OMRON (configuração padrão)

Ecrã táctil

OMRON (configuração padrão)

reverso

MCGS

Interruptor fotoelétrico

OMRON

Interruptor de proximidade

OMRON

Disjuntor

Alfaiate

Mini disjuntor

Alfaiate

Contator

Alfaiate

Válvula solenoide

Configuração padrão: YADEKE

Cilindro

Configuração padrão: YADEKE

Interruptor de limite

 Schmeisai

Dispositivo mestre

Alfaiate

Parafusos e outros fixadores

 Grau 8.8

A fonte de alimentação DC24V-3A deve ser fornecida separadamente e Mingwei deve ser selecionada como fonte de alimentação CC;

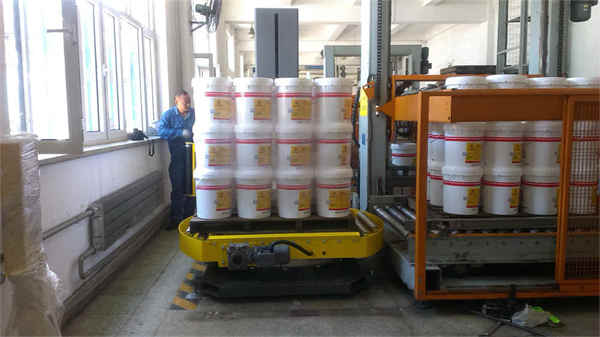

Full Automatic Turntable Wrapping Machine

Material de embalagem da máquina de embalar gira-discos automática completa:

Filme extensível: diâmetro do núcleo de 3 polegadas, 500 mm de largura, o diâmetro do filme é 260 mm, espessura do filme: 20-35μm



Preparação do site:

Fonte de ar comprimido:

1.  pressão:      0,5-0,7 MPa

2.  Consumo de ar:       sem fonte de alimentação de óleo e água

3.  Alimentação principal:    380v(+/- 10%)/trifásico/50Hz(+/- 1Hz)

4.  Capacidade de energia:      ≈3kw

 Full Automatic Turntable Wrapping Machine

Faixa de fornecimento:

Máquina automática de embalagem de filme com plataforma giratória on-line (1 conjunto)

Sistema de acionamento do braço da plataforma giratória (1 conjunto)

1. Motor & inversor, velocidade ajustada e freio 。

2.  Motor de velocidade da plataforma giratória: SEW

3.  Potência:P=1,1KW

4.  Velocidade da plataforma giratória: n = 10-15 rpm (velocidade ajustada e freio)

Peças de carruagem de filme (1set)

1.  O carro do filme adota acionamento por corrente para elevação, que é estável e confiável;

2.  Motor redutor de acionamento de elevação do carro de filme: redutor de rosca sem-fim de turbina;

3.  Potência do motor: 0,37 kW;

4. Relação de estiramento da carruagem do filme: 1: 2.5

5.  Marca do motor redutor de elevação: SEW

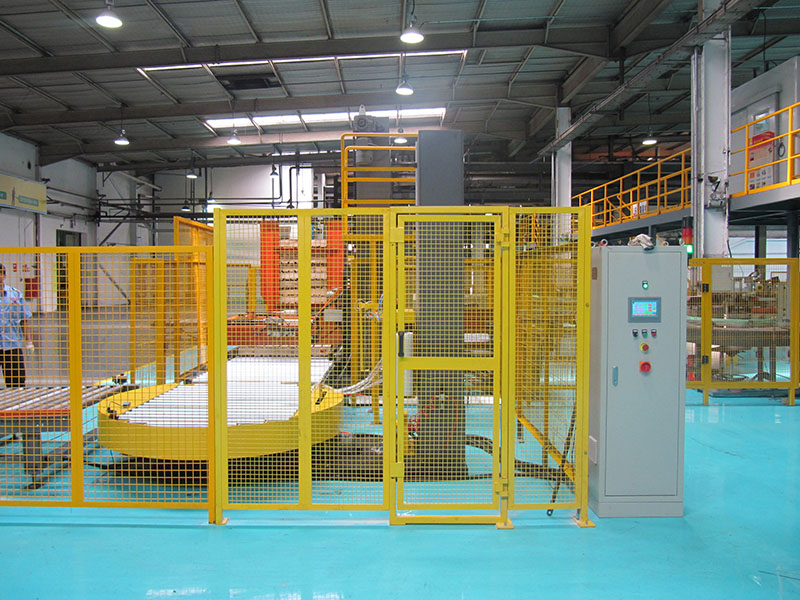

Dispositivo de proteção de segurança (1 conjunto)

1.  A alimentação  e mecanismo de corte de filme  são equipados com dispositivos de proteção de segurança e redes de proteção, e as travas das portas das redes de proteção são interligadas com o equipamento. Quando as portas de segurança são abertas, o equipamento para de funcionar;

2.  Tamanho das redes de proteção(Sujeito a desenhos)

3.  Após o funcionamento do equipamento, a posição de parada fica na extremidade inferior esquerda e a porta da rede de proteção fica na extremidade inferior direita;

4.  O protetor da porta usa um interruptor do tipo plugue.



Carrinho de filme (1 conjunto)

1.  O interruptor fotoelétrico é instalado no carro do filme para detectar automaticamente a altura das mercadorias;

2.  Capacidade de potência do motor CA: 0,37KW;

3.  Relação de estiramento: 1:2,5, velocidade de alimentação do filme ajustada;

4.  O interruptor de aproximação funcionará para acionamento do motor se não houver quebra de filme;

5.  Mecanismo de acompanhamento do rack de membrana;

6.  O filme  carruagem  o braço de alimentação do filme gira e o interruptor de proximidade controla a partida e a parada do motor de alimentação do filme para obter o acompanhamento da alimentação do filme.



Filme automático anexado e cortado (1 conjunto)

Sistema pneumático: FESTO

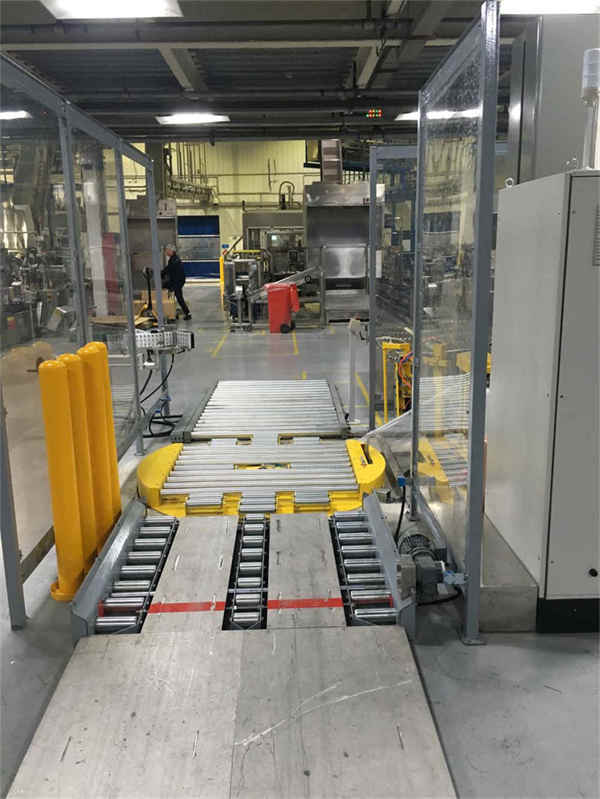

Rolo de transporte (1 jogo)

1. Capacidade de rolamento: 2000Kg

2. Velocidade de transporte: 140 mm/s

3. Largura da linha transportadora: 1500mm

5. Altura da linha transportadora: 550 mm

6. Motor de redução: 0,75KW

7. Material da estrutura de transporte de rolos: aço carbono galvanizado e passivado

8. O transportador pode ser operado manualmente em sentido inverso.

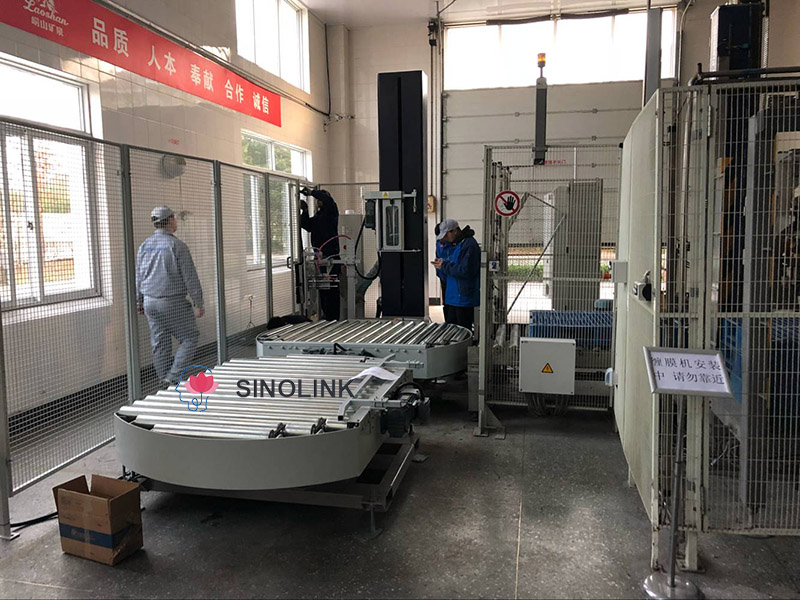

 Full Automatic Turntable Wrapping Machine

Sistema pneumático

Fornecimento de ar: fornecimento do usuário

Partes: festival



Sistema elétrico de  Máquina de embalagem de plataforma giratória totalmente automática

1. Controle programável PLC;

2. Operação com tela de toque, camadas de enrolamento e tempos podem ser definidos;

3. O interruptor fotoelétrico pode detectar automaticamente a altura das mercadorias;

4. Acionamento do anel giratório, posicionamento preciso;

5. Configuração de parâmetros digitais: velocidade de rotação do cantilever, velocidade de elevação do rack de membrana, velocidade de saída do rack de membrana;

6. A máquina está equipada com funções de interruptor automático, manual e lateral para melhor garantir o funcionamento do sistema de embalagem;

7. A luz de advertência está configurada para operação da máquina.


Serviço técnico da máquina de embalar gira-discos automática completa

Instalação (na China):

Enviaremos nossos engenheiros de campo para sua fábrica para instalação e teste, você deve fazer uma boa preparação do local

Treinamento (na China)

Vamos treinar seu cara para operar e consertar máquinas e pode chegar a uma alavanca alta, geralmente resolvendo os problemas em uma hora

Garantia (na China)

1 ano de garantia

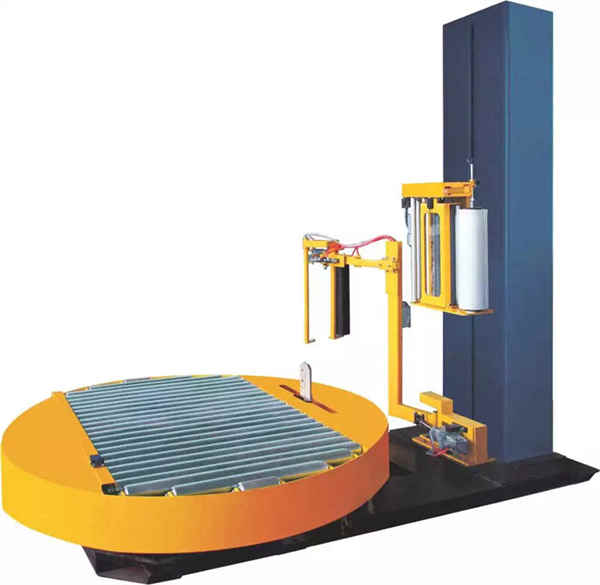

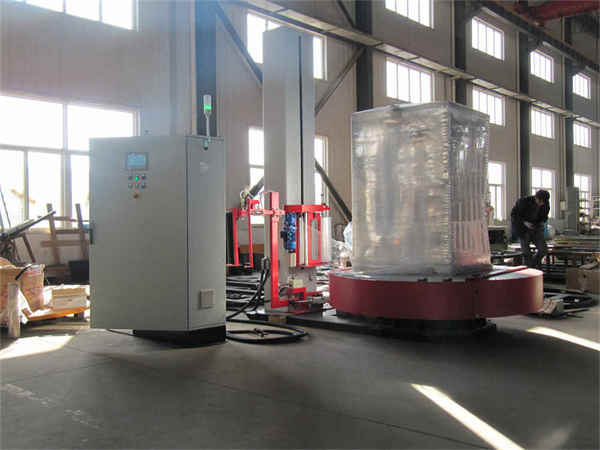

Imagem da máquina ( apenas para referência ):

Full Automatic Turntable Wrapping Machine


Mais informações, entre em contato conosco a qualquer momento. Ajudaremos a economizar custos e recomendaremos a melhor máquina de embalagem para você. Aguardamos sua consulta a qualquer momento.
