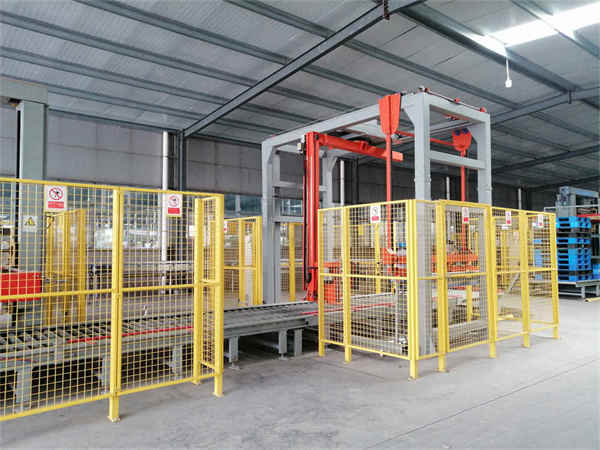

Envolvedora totalmente automática de estiramento de braço rotativo

Parâmetros principais do envoltório de estiramento de braço giratório totalmente automático:

1. Rolamento da máquina: 2000Kg (máx.)

2. Eficiência da embalagem: 30 cargas/hora (máx.) (calculado de acordo com duas camadas de embalagem) (10.000 garrafas/hora)

3. Velocidade da linha transportadora: 140mm/s

4. Elevação da superfície de transporte: 500 mm (a ser determinado)

5. Velocidade do balancim: 15 rpm (máx.)

6. Potência total: ~3KW

7. Peso Operacional: 2000Kg


  Entre em contato agora E-mail Telefone WhatsApp
Detalhes do produto

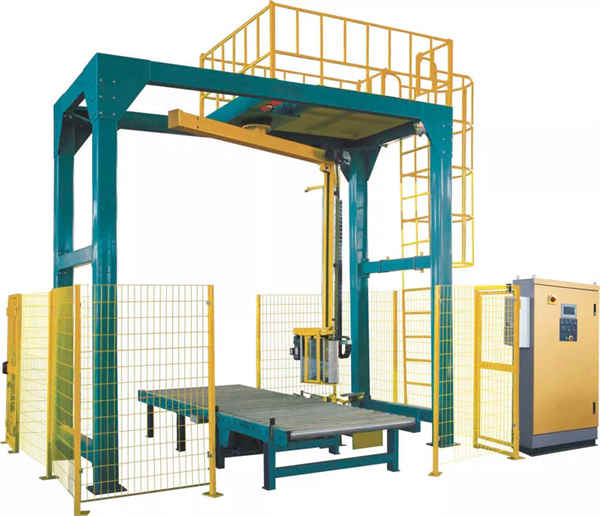

Full Automatic Rotary Arm Stretch Wrapper  Full Automatic Rotary Arm Stretch Wrapper

Partes elétricas principais e peças sobressalentes de  Envolvedora totalmente automática de estiramento de braço rotativo

Nome do componente

Marca

CLP

siemens

Ecrã táctil

siemens

reverso

Alfaiate

interruptor fotoelétrico

Panasonic

Interruptor de proximidade

OMRON

Disjuntor

Alfaiate

Mini disjuntor

Alfaiate

Contator

Alfaiate

Válvula solenoide

Configuração padrão: YADEKE

Cilindro

Configuração padrão: YADEKE

Rocker  motor de redução de condução

China marca famosa

Dispositivo mestre

Alfaiate

Parafusos e outros elementos de fixação

 Grau 8.8

A fonte de alimentação DC24V-3A deve ser fornecida separadamente e Mingwei deve ser selecionada como fonte de alimentação CC;


2 Dados técnicos principais do  Envolvedora totalmente automática de estiramento de braço rotativo

2 .1 data técnica:

1. Rolamento da máquina: 2000Kg (máx.)

2. Eficiência da embalagem: 30 cargas/hora (máx.) (calculado de acordo com duas camadas de embalagem) (10.000 garrafas/hora)

3. Velocidade da linha transportadora: 140mm/s

4. Elevação da superfície de transporte: 500 mm (a ser determinado)

5. Velocidade do balancim: 15 rpm (máx.)

6. Potência total: ~3KW

7. Peso Operacional: 2000Kg


2 .2、material de embalagem

Filme estirável: 3 polegadas diâmetro do núcleo, 500mm na largura, o diâmetro do filme é 260mm, espessura do filme: 20-35μm



2 .3、Preparação do local

Fonte de ar comprimido:

1. Tensão de trabalho: 380VAC/trifásico, 5 fios/50Hz

2. Consumo de ar: 1000ml/min, sem óleo ou água

3. Pressão de trabalho pneumática: 0,5~0,6MPa

4. Potência total: ≈ 3kw

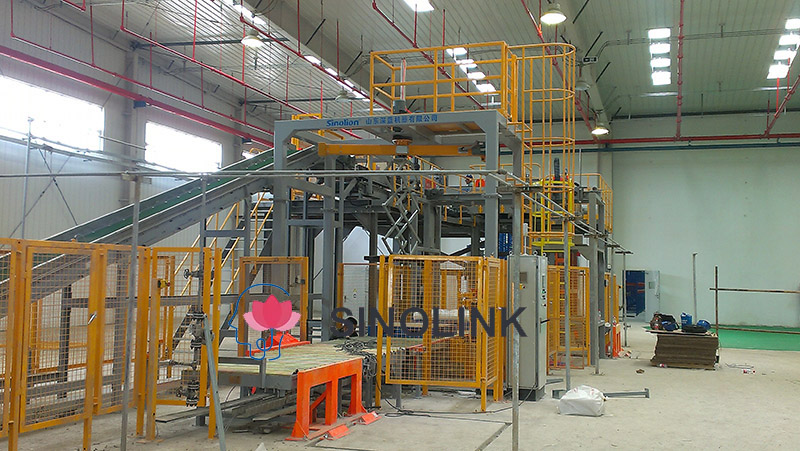

Full Automatic Rotary Arm Stretch Wrapper

3 、 faixa de alimentação de  Envolvedora totalmente automática de estiramento de braço rotativo

3 .1 máquina de embalagem de filme de braço rotativo (1 conjunto)

3 .1.1 Sistema de acionamento do braço rotativo (1 conjunto)

1. Regulagem de velocidade de frequência variável do motor com frenagem.

2. Redutor de balancim: marca nacional famosa

3. Potência: P=1,1KW

4. Regulação de velocidade de frequência variável com freio para acionamento oscilante

5. Guia do balancim.

6. As duas extremidades do balancim são equipadas com duas posições limitadoras fixas e móveis.



3 .1.2 peças do carro do filme (1 conjunto)

1.  O transporte de filme adota acionamento por corrente para elevação, que é estável e confiável;

2.  Motor redutor de condução de levantamento de carro de filme: redutor de sem-fim de turbina;

3.  Potência do motor: 0,37kw;

4. Relação de estiramento da carruagem do filme: 1: 2.5

5.  Marca do motor redutor de elevação: marca famosa da China



3 .1.3 peças da estrutura principal (1 conjunto)

1. O rack é uma estrutura de aço de tubo quadrado de quatro colunas tipo pórtico, e o material é o perfil Q235.

2. A parte superior da estrutura está equipada com um suporte de acionamento.

3. Os componentes do balancim são fixados na estrutura do balancim através do anel giratório.



3 .1.4 dispositivo de proteção de segurança (1 conjunto)

1.  As peças da cremalheira da máquina  são equipados com dispositivos de proteção de segurança e redes de proteção, e as travas das portas das redes de proteção são intertravadas com o equipamento. Quando as portas de segurança são abertas, o equipamento para de funcionar;

2.  Tamanho das redes de proteção, 3900mm(L)X3640mm(W)(Sujeito a desenhos)

3.  Depois que o equipamento funciona, a posição de parada fica na extremidade inferior esquerda e a porta da rede de proteção fica na extremidade inferior direita;

4.  O protetor de porta usa um interruptor tipo plugue.


3 .1.5 carro de filme (1 conjunto)

1.  O interruptor fotoelétrico é instalado no carro do filme para detectar automaticamente a altura dos produtos;

2.  Capacidade de potência do motor CA: 0,37KW;

3.  Taxa de estiramento: 1:2,0, velocidade de alimentação do filme ajustada;

4.  O interruptor de aproximação funcionará para acionamento do motor se não houver quebra de filme;

5.  Mecanismo de acompanhamento do transporte do filme;

6.  O filme  carruagem  o braço de alimentação do filme gira e o interruptor de proximidade controla o início e a parada do motor de alimentação do filme para obter o acompanhamento da alimentação do filme.


3 .1.6 Filme automático anexado e cortado (1 conjunto)

Pneumático  sistema: AirTAC

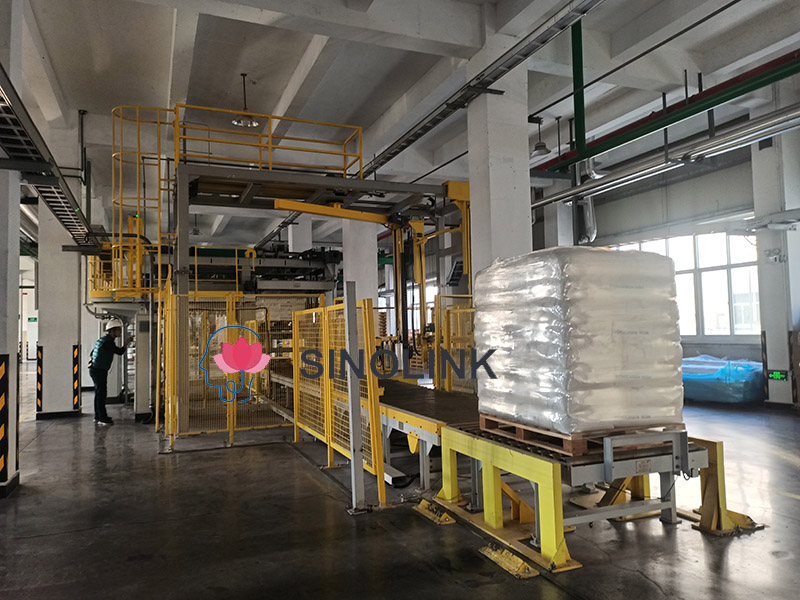

Full Automatic Rotary Arm Stretch Wrapper

3 . 2  sistema pneumático

Fornecimento de ar: fornecido pelo usuário。

Peças: AirTAC



3 . 3  dispositivo de segurança de  Envolvedora totalmente automática de estiramento de braço rotativo

1. Início do braço giratório e intertravamento da linha transportadora.

2. Princípio de proteção de segurança do refletor de anel de nylon.

3. Proteção do interruptor fotoelétrico da placa refletora: quando há objetos na direção de execução, o anel de nylon se deforma, a placa refletora se desvia, o interruptor fotoelétrico perde o sinal e a máquina para. Quando há um espaço entre a placa refletora e o interruptor fotoelétrico, o interruptor fotoelétrico perde o sinal e a máquina para.



3 .5:Sistema elétrico de  Envolvedora totalmente automática de estiramento de braço rotativo

1. Controle programável do PLC;

2. Operação da tela sensível ao toque, camadas de enrolamento e tempos podem ser definidos;

3. Interruptor fotoelétrico pode detectar automaticamente a altura das mercadorias;

4. Acionamento do anel de giro, posicionamento preciso;

5. Configuração de parâmetros digitais: velocidade de rotação do cantilever, velocidade de elevação da cremalheira da membrana, velocidade de saída da membrana;

6. A máquina está equipada com funções de interruptor automático, manual e lateral para melhor garantir a operação do sistema de embalagem;

7. A luz de aviso está ajustada para o funcionamento da máquina.

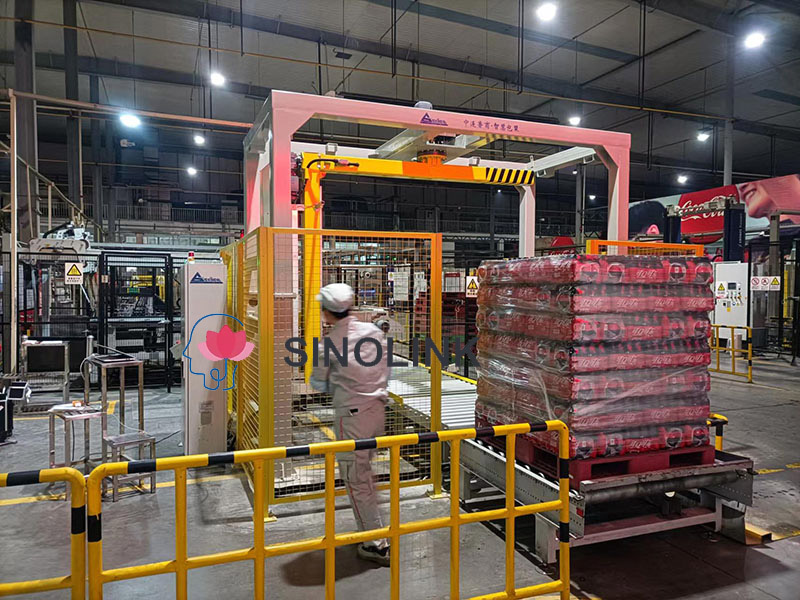

Full Automatic Rotary Arm Stretch Wrapper


4 、Serviço técnico de  Envolvedora totalmente automática de estiramento de braço rotativo

Instalação (na China) :

Enviaremos nossos engenheiros de campo para sua fábrica para instalação e teste, você deve fazer uma boa preparação do local

Treinamento (na China)

Treinaremos seu funcionário para operar e consertar a máquina e podemos alcançar uma alavanca alta, geralmente resolvemos os problemas em uma hora

Garantia (na China)

1 ano de garantia

Full Automatic Rotary Arm Stretch Wrapper



Mais informações, entre em contato conosco a qualquer momento.
