Máquina vertical automática de cintar paletes

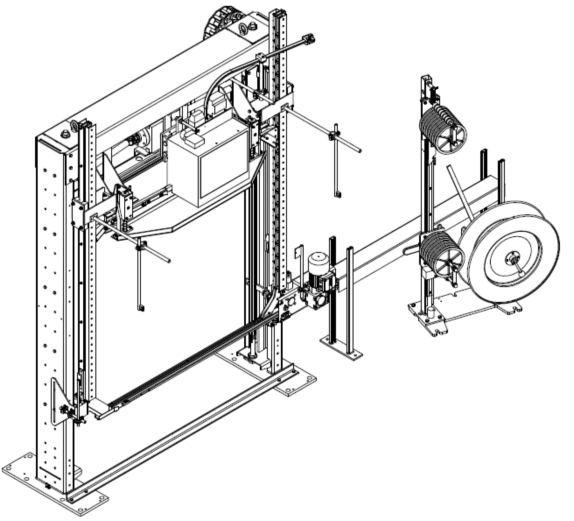

Principais componentes da máquina de cintar vertical

1. Estrutura básica da máquina com duas colunas e travessa, guias verticais do carro e correntes

2. Módulo de rack, móvel entre duas colunas com sistema de guia de carro

3. Acionamento do carro com motor de freio engrenado

4. Estrutura da esteira (chute) feita de perfis de alumínio ranhurados e fixada à estrutura da máquina,

abas curtas com mola para permitir a alimentação da cinta em qualquer altura

5. Sistema de lança, para aplicar cinta através do vazio do palete, altura da seção 80 mm

6. Ligações à cabeça de cinta com equalizador de tensão da precinta

7. Manuseio da máquina de cintar vertical pelo painel de controle, status da máquina mostrado pelo Cyklop Touchpanel tamanho 7“, display colorido.


  Entre em contato agora E-mail Telefone WhatsApp
Detalhes do produto

Dados técnicos da Máquina Automática de Cinta Vertical para Paletes

1.  Fonte de energia:   3/ N, PE, (fio neutro = capacidade de carga)(

2.  Tensão de controle: 24 V DC

3.  Potência:  máx. 3,0 kW

4.  Peso total da máquina: aprox. 800 até 1.000kg

5.  Limite de temperatura ambiente:  + 5 °C até + 35 °C

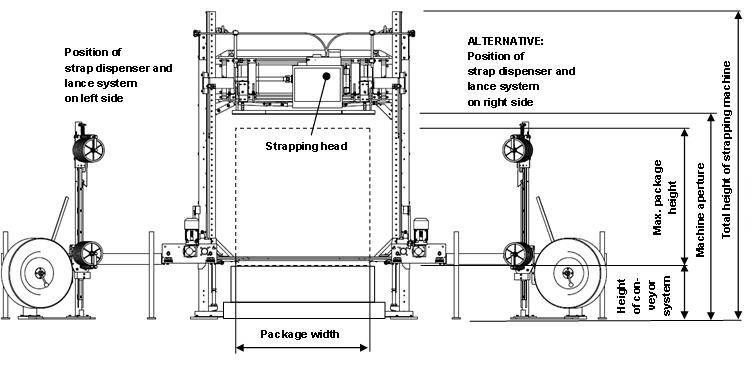

6.  Altura do sistema de transporte:  Rolo de borda superior / corrente do sistema transportador mín. 180mm até máx. 800mm



Automatic Vertical Pallet Strapping Machine


Dados técnicos


KA5

Qualidade e largura da correia


PET

9,0 - 18,5 milímetros


PP

/


Bobina de correia


Diâmetro do núcleo

406 milímetros

Diâmetro exterior

600 milímetros

Largura

150 milímetros

N.º de laços

7

Armazenamento de correias

15 metros


Força de descolagem da correia

aprox. 5 N


Sequência de operação:

1. O pacote é transportado centralizado na posição de cinta.

2. Um sinal sem volts é dado do sistema de controle do cliente para a máquina de cinta vertical.

3. Fechamento do quadro da pista de correia (calha) movendo-se para a frente do sistema de lança.

4. O módulo de cremalheira com a cabeça de cinta move-se para baixo na superfície da embalagem. A correia é alimentada ao redor da pista.

5. Inicia-se o ciclo de cintas.   A precinta é puxada para trás, tensionada, selada e cortada. Abertura do quadro da correia (calha) movendo o sistema de lança para trás. O módulo de rack com cabeça de cinta se move de volta para a posição de base.

Em caso afirmativo, transporte da embalagem para a posição de cinta seguinte e repita o procedimento de cinta.

Depois de concluir o programa, a máquina envia um sinal livre de volts de volta para o sistema de controle do transportador para transportar a carga para fora da máquina.


Dados gerais da máquina de cintar vertical

Automatic Vertical Pallet Strapping Machine

Painel de controlo:

Posição:  Seleção livre dentro do comprimento de 5 m conjuntos de cabos

Dimensões: Altura:   1.060 mm, incluindo a base do armário 1.060

                   Largura:    600 mm

 Profundidade:   480 mm

Regulamentos: seguindo VDE 0100/0113, EN 60204, classe de proteção IP 54

nterfacing com sistema de controle Cyklop por sinais sem volts

PLC :  Siemens S7

Status da máquina mostrado pelo painel                                                                      sensível ao toque



Interface com o sistema de controle por sinais sem tensão  (2 entradas / 3 saídas)

Entradas:1. Emergência desligada, 2 canais

 2. Solte a máquina de cintar

3. Inicie a máquina de cintar

Saídas:  1. Desligamento de emergência, 2 canais

2. Liberar o transportador/posição básica da máquina de cintar

3. Inicie o transportador - processo de cintagem concluído

4. Falha geral

Automatic Vertical Pallet Strapping Machine
