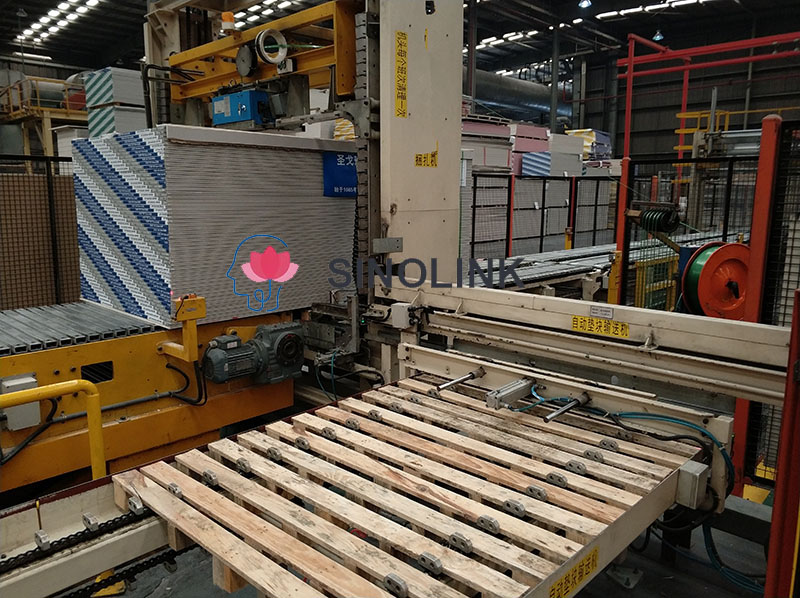

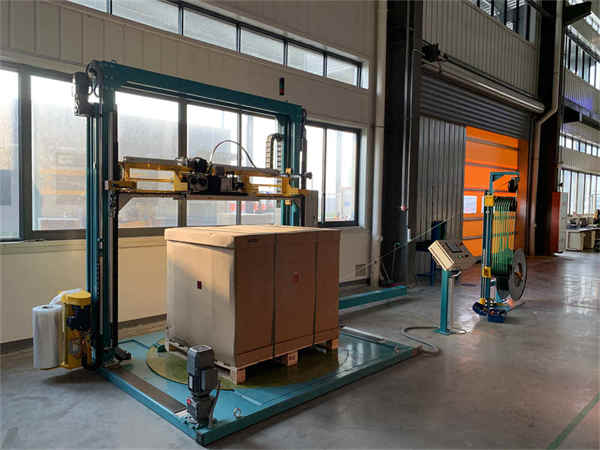

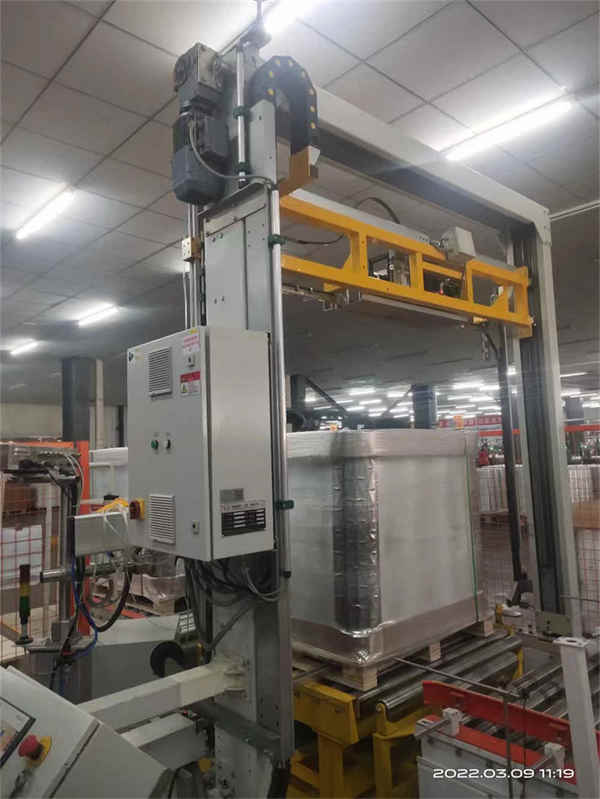

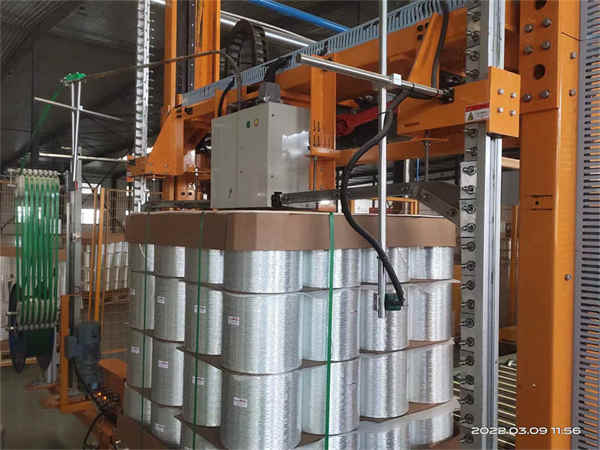

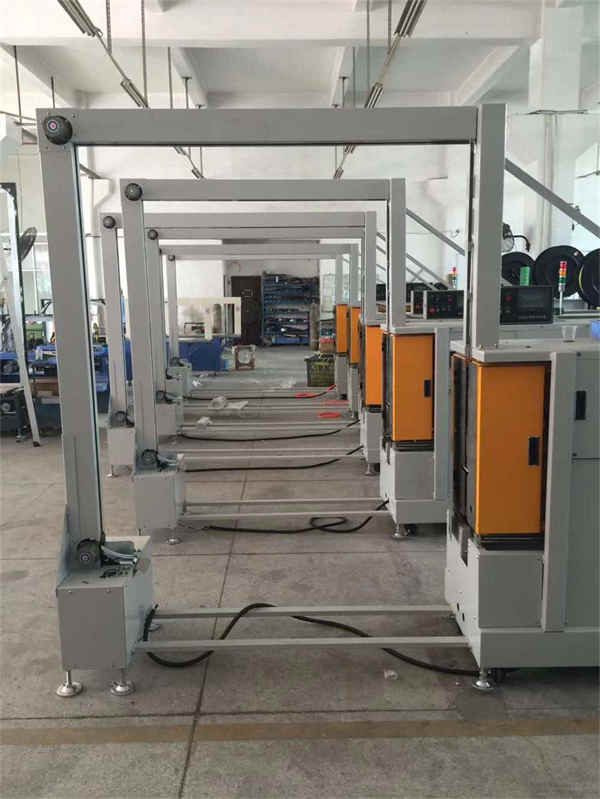

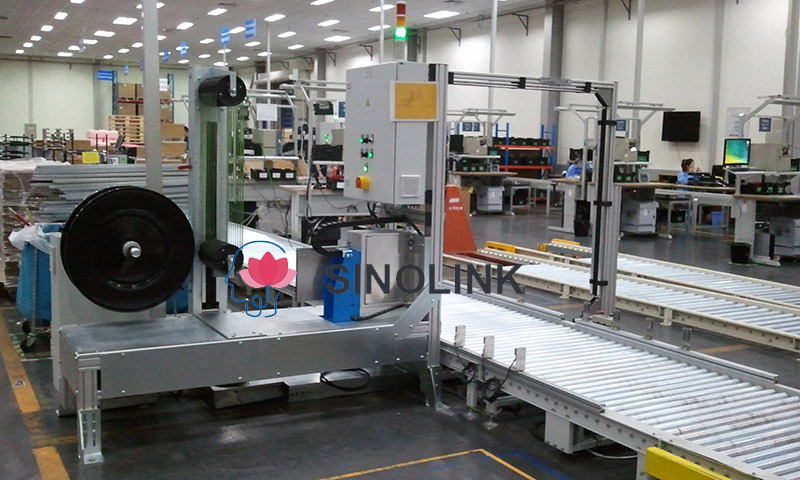

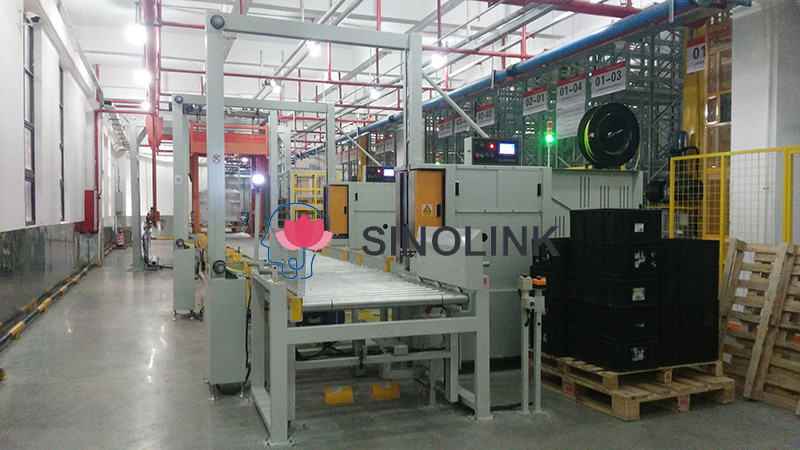

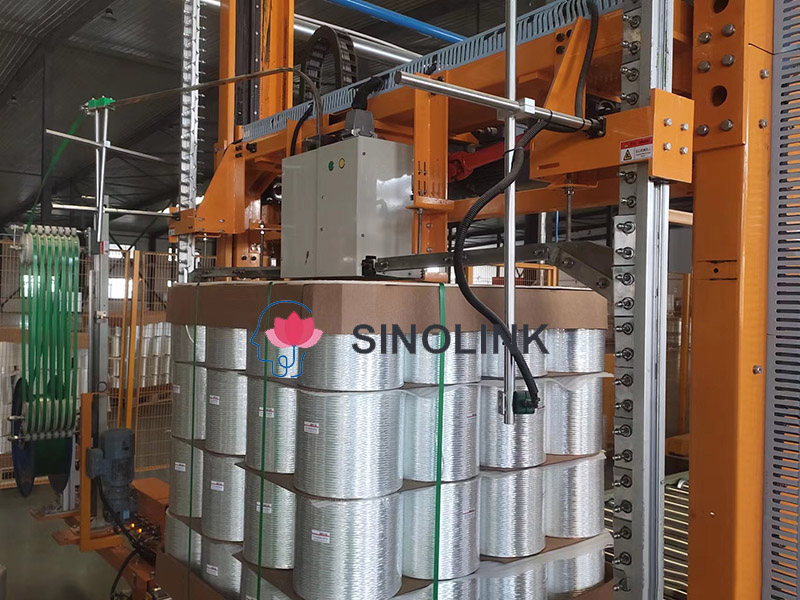

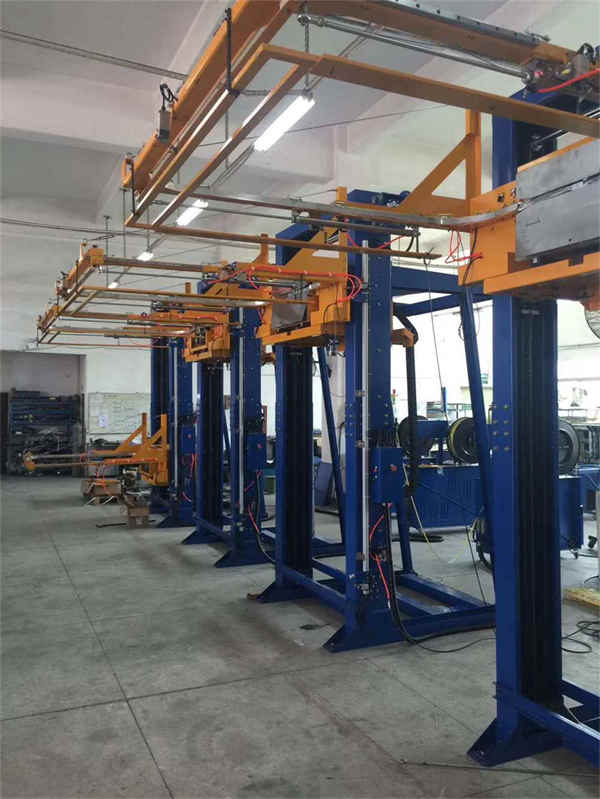

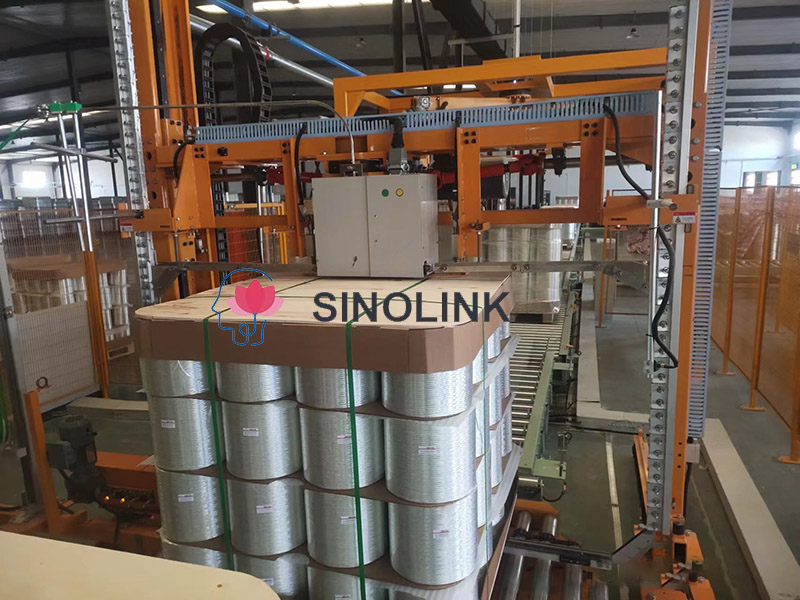

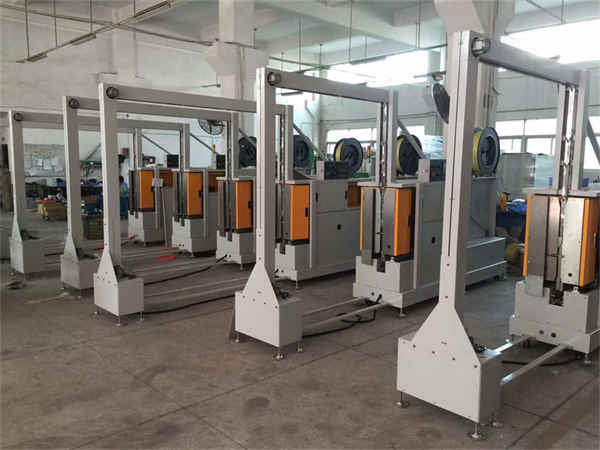

Máquina de cinta vertical de paletes totalmente automática

Dados técnicos da Máquina Automática de Cinta Vertical para Paletes

1. fonte de alimentação:  3/ n, pe, (fio neutro = capacidade de carga)

2. Tensão de controle: 24 V CC

3. pontuação de poder:  máx. três.zero kw

4. peso total do dispositivo: aprox. 800 até 1.000kg

5. Restrição de temperatura ambiente:  + cinco °C até + 35 °C

6. pico do sistema transportador:  rolo lateral do pináculo / corrente da máquina transportadora min. 180mm até max. 800mm

Dados técnicos da máquina de cinta vertical de paletes totalmente automática

Sequência de operação:

1. O pacote é transportado centralizado na posição de cinta.

2. Um sinal sem volts é dado do sistema de controle do cliente para a máquina de cinta vertical.

3. Fechamento do quadro da pista de correia (calha) movendo-se para a frente do sistema de lança.

4. O módulo de cremalheira com a cabeça de cinta move-se para baixo na superfície da embalagem. A correia é alimentada ao redor da pista.

5. Inicia-se o ciclo de cintas.   A precinta é puxada para trás, tensionada, selada e cortada. Abertura do quadro da correia (calha) movendo o sistema de lança para trás. O módulo de rack com cabeça de cinta se move de volta para a posição de base.

Em caso afirmativo, transporte da embalagem para a posição de cinta seguinte e repita o procedimento de cinta.

Depois de concluir o programa, a máquina envia um sinal livre de volts de volta para o sistema de controle do transportador para transportar a carga para fora da máquina.

Principais componentes da cabeça de cinta

1 Unidade de tensão

2 seladora

3 Fichas

4 Engrenagens de tensão

5 Bar de balanço

6 rodas de tensão

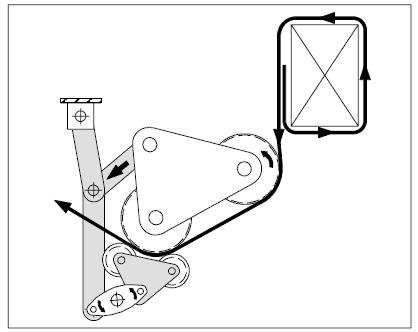

A unidade de tensão e o acionamento de alimentação-pullback apertam a precinta. Com o aumento da tensão, a barra de balanço (alavanca) é levantada.

O elo e a alavanca de pressão comprimem as rodas de tensão. A alta tensão é então aplicada apenas pela embraiagem de tensão.

As extremidades da precinta são pressionadas e esfregadas umas contra as outras até atingir uma temperatura que garanta uma soldadura adequada.

Painel de controlo:

Posição:  Seleção livre dentro do comprimento de 5 m conjuntos de cabos

Dimensões: Altura:   1.060 mm, incluindo a base do armário 1.060

                   Largura:    600 mm

 Profundidade:   480 mm

Regulamentos: seguindo VDE 0100/0113, EN 60204, classe de proteção IP 54

nterfacing com sistema de controle Cyklop por sinais sem volts

PLC :  Siemens S7

Status da máquina mostrado pelo painel                                                                      sensível ao toque

Dados gerais da cabeça de cinta CFH1:

Dados técnicos

1. Qualidade da correia: PET

2. Largura da correia: 12,0 mm a 19 mm

3.  Espessura da cinta:  > 0,58 mm a 1,12 mm

4. Velocidade de alimentação e recolha da correia: 2,9 m/seg.

5. Tipo de vedação: Solda por atrito

6.  Tempo de selagem:   Aproximadamente. 1,5 seg. até 2 seg.  (Dependendo da cinta e tensão)

7.  Força de tensão: 200 até 5.500 (Tempo de vedação Número de tensionamento de vários estágios:

8. largura do pacote: 80 mm

9.  Centro da alça assimétrico 35 mm / 237 mm

10. Fonte de alimentação:  3 / N, PE, (fio neutro = capacidade de carga)

11. Potência:  1,0 kW

12. Tensão de controle: 24 V DC

13. Peso: 79 kg

14.  Pintura: RAL 7035

Mais informações, fale conosco a qualquer momento.
