Máquina de proteção de canto de papel estendida não tripulada totalmente automática
Máquina de proteção de canto de papel estendida não tripulada totalmente automática
A máquina de proteção de canto de papel estendida automática não tripulada automática é usada com a máquina de embalagem on-line com braço oscilante, máquina de embalar paletes on-line, máquina de cintar horizontal ou vertical e é usada para uso de automaticamente adicionando canto de papel longo de proteção de mercadorias paletizadas para os quatro cantos.
Parâmetros técnicos:
Especificações de proteção de canto de papel: 50×50×5mm
Cada banco de proteção de canto é colocado em uma quantidade não inferior a 80 protetores de canto
Objetos embrulhados:
Tamanho da embalagem: 1200×1100×130mm (palete) (comprimento * largura * altura)
Parâmetros da máquina de proteção de canto de papel
1. Carga da máquina: 2000Kg (máx.)
2. Eficiência da embalagem: complete uma embalagem em 3 minutos (calculado de acordo com o tamanho externo máximo, incluindo o tempo de proteção dos cantos do papel)
3. Linha transportadora sinuosa (fornecida pelo próprio demandante)
5. Velocidade do balancim: 15 rpm (máx.)
6. Potência: ~3,5KW
7. Peso da máquina: 2000Kg
8. Tensão de trabalho: 380VAC/3 fases 5 fios/50Hz
9. Consumo de ar: 1000ml/min
10. Pressão de trabalho pneumática: 0,5~0,7MPa
11. Altura da linha transportadora de enrolamento: 700mm (±25mm)
12. Cor do equipamento: cartela de cores ou produção de número de cores fornecida pela parte sob demanda.
Escopo de fornecimento:

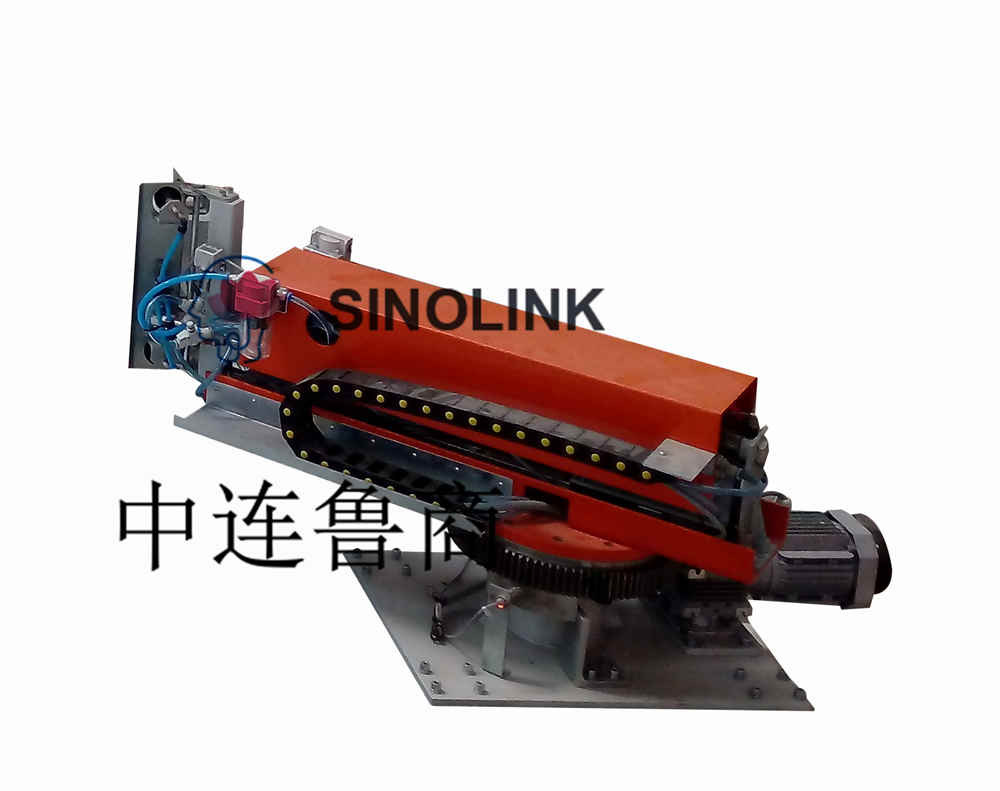

Mecanismo de proteção de canto de liberação automática de papel (4 conjuntos):
1. O mecanismo pode detectar e ajustar automaticamente a posição de instalação (o centro da peça de trabalho e o centro de rotação da bobinadeira basicamente coincidem)
2. Ele pode detectar a margem da proteção do canto do papel e realizar o aviso automático e, em seguida, complementar manualmente a proteção do canto do papel

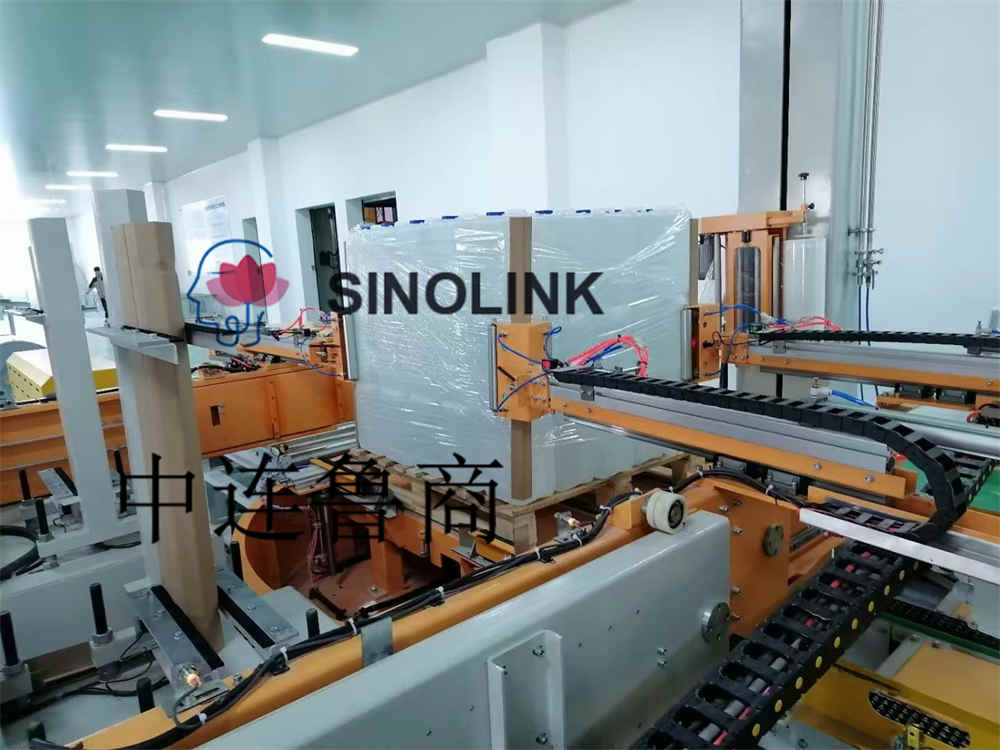

3. Depois que a proteção do canto do papel é colocada, as duas superfícies adjacentes à borda da peça de trabalho são alinhadas sem lacunas e não há fenômeno de inclinação
4. 4 protetores de canto de papel são instalados e instalados verticalmente, sujeitos ao diagrama esquemático fornecido pelo demandante
5. Todo o processo de colocação de proteção de canto de papel realiza operação não tripulada e o equipamento está em operação
6. O solicitante fornece as especificações da proteção dos cantos do papel para confirmação e a superfície inferior é usada como referência ao colocar a proteção dos cantos do papel
7. Controle do servo motor, mais preciso
Sistema elétrico e de controle (1 conjunto)
1. Controle programável do PLC;
2. Gabinete de controle elétrico independente, luz de alarme e com som, instalado no gabinete de controle elétrico, o gabinete de controle elétrico da máquina de enrolamento precisa abrir a porta e desligar a função.
3. Operação da tela sensível ao toque, o número e o número de camadas de enrolamento podem ser definidos;
3. Interruptor fotoelétrico, detecta automaticamente a altura das mercadorias;
4. Controle todos os equipamentos do sistema de controle;
5. Configuração de parâmetros digitais: velocidade cantilever, velocidade de elevação do quadro de membrana, velocidade de liberação do filme do quadro de membrana;
6. A máquina está equipada com funções automáticas, manuais e de conversão lateral, o que garante melhor a operação do sistema de embalagem.
Principais configurações da máquina de proteção de cone:
SN |
Nome |
Marca |
1 |
CLP |
Siemens (Alemanha) CUP 1214C DC/DC/RLY (COM porta de comunicação Ethernet) |
2 |
conversores de frequência |
Siemens (Alemanha) |
3 |
tela sensível ao toque |
Siemens (Alemanha) |
4 |
interruptor fotoelétrico |
Schneider ou P+F ou marcas de qualidade equivalentes europeias, americanas e japonesas |
5 |
Sensor de proximidade |
Schneider ou P+F ou marcas de qualidade equivalentes europeias, americanas e japonesas |
6 |
Aparelhos de baixa tensão |
Schneider (Alemanha) ou marca de qualidade equivalente na Europa, América e Japão |
7 |
Válvula solenoide |
FESTO ou marcas de qualidade equivalentes europeias, americanas e japonesas |
8 |
cilindro |
FESTO ou marcas de qualidade equivalentes europeias, americanas e japonesas |
9 |
Interruptor de limite |
Schmersal ou marcas de qualidade equivalentes europeias, americanas e japonesas |
10 |
Dispositivo mestre |
Schmersal ou marcas de qualidade equivalentes europeias, americanas e japonesas |
11 |
Interruptor de desligamento de porta aberta |
Schmersal ou marcas de qualidade equivalentes europeias, americanas e japonesas |
12 |
Motorredutor |
COSTURAR |
13 |
Caixas ou rolamentos |
NSK ou equivalente |
14 |
A fonte de alimentação DC24V-3A precisa ser fornecida separadamente, e a fonte de alimentação DC é selecionada como marca MINGWEI |
Condições de Trabalho:
1. Sistema de trabalho: produção em três turnos, 8 horas por turno, pelo menos 300 dias de trabalho por ano, funcionamento contínuo de 24 horas;
2. Parâmetros de potência 380V AC50HZ faixa de flutuação de tensão +/-10%;
3 . Condições de funcionamento: temperatura ambiente: 0-40°C, humidade relativa: 10-90%.
Mais requisitos ou detalhes, entre em contato conosco a qualquer momento.
