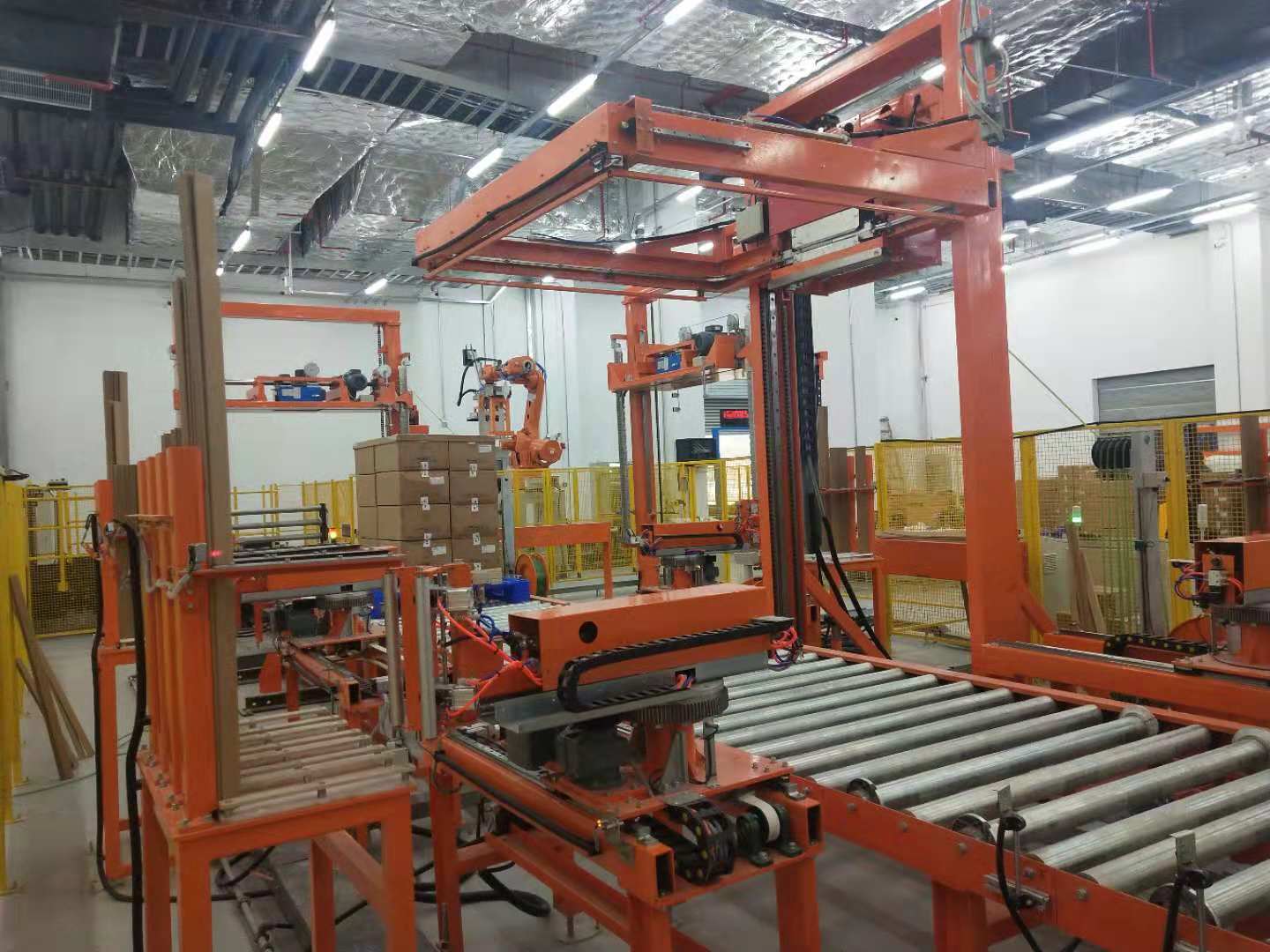

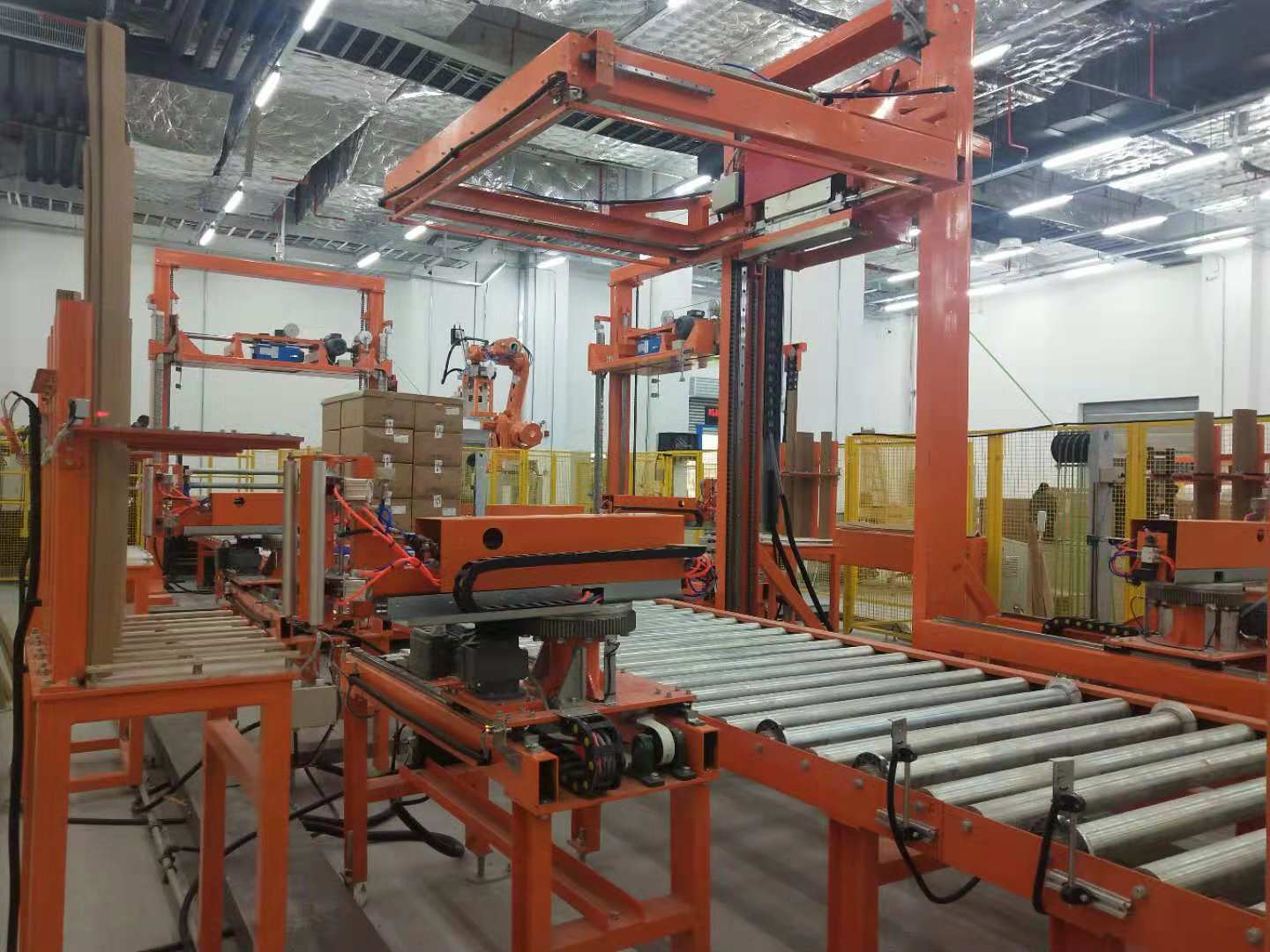

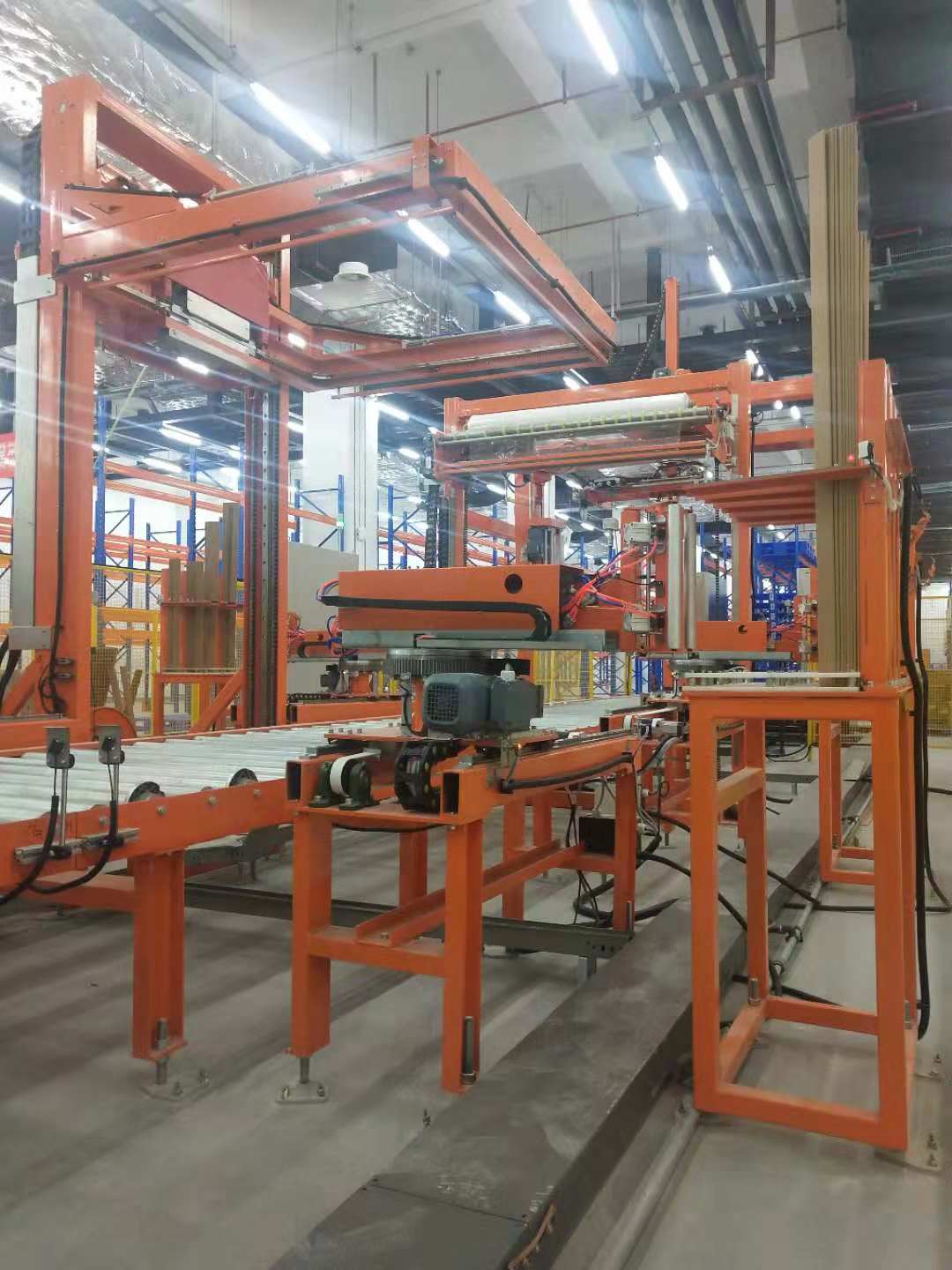

Máquina de cintar horizontal com proteção de canto estendido totalmente automática
Máquina de cintar horizontal com proteção de canto estendido totalmente automática
É um equipamento de embalagem do tipo montagem online totalmente automático, que pode ser conectado com o paletizador frontal para formar uma linha de produção de embalagem totalmente automática. Adota fortes colunas de corpo de aço, o que é muito adequado para linhas de produção automatizadas.
Características de Máquina de cintar horizontal com proteção de canto estendido totalmente automática
1. Estrutura de armação de aço para garantir a operação estável da máquina
2. A cabeça da máquina adota o design integrado de correia automática de aperto, soldagem e corte, que é totalmente adequada para embalagem de correia
3. O cabeçote da máquina pode ser movido para perto da mercadoria e depois amarrado, evitando a mudança do tamanho do palete e algumas folgas são muito grandes
4. Dispositivo de detecção automática para a altura do material da palete. O codificador controla a posição precisa da cintagem de acordo com as diferentes alturas do carimbo
5. A força de encadernação pode ser ajustada, máximo de 200 kg (de acordo com a cabeça de embalagem, soldagem por fricção da cabeça de embalagem)
6. A cabeça se move para cima e para baixo pelo motor e corrente
7. O design do cabeçote da máquina garante que a força de ligação seja distribuída uniformemente ao redor do fardo
8.1 potência do motor na parte inferior da estrutura do rolo da correia de embalagem, pode alimentar a correia retrátil, coletar o excesso de material da correia, evitar esfregar muito tempo
9. As ranhuras são todas feitas de material antiferrugem
10. Correia PET, largura da correia 9-16 mm, espessura 0,5-0,9 mm, largura da interface 27 mm
11. Cinta de embalagem PP, largura da correia 12 mm, espessura 0,6 mm, polipropileno, com 2 m como padrão de teste, tolerância de espessura não deve exceder ± 0,05 mm, tolerância de largura não deve exceder ± 0,5 mm, inclinação de deflexão (correia de amarração reta, ponto A ao ponto B) não pode exceder 20 cm, a resistência à tração não é inferior a 100 kg, a taxa de curvatura não excede 5%
12. Carretel de correia de embalagem de motor, adequado para usar o diâmetro interno do rolo de correia 405mm, a espessura do rolo 160mm, com uma trava, a substituição da correia é conveniente e rápida, um ou dois minutos.
13. Todo o sistema de controle eletrônico adota controle de programa Siemens editável, com modos manual e automático
14. Tela sensível ao toque da Siemens, interface de operação em chinês/inglês
15. Função lateral, sem cinto
16. Detecção de exibição de alarme de falha.
Sistema de cabeça de cintagem
1. O design do cabeçote da máquina é simples e confiável, e o desempenho de trabalho é estável; 2. Alimentação automática da correia, fita, fita de solda e corte, motor mais modo de trabalho mecânico, desempenho estável, o resultado não é apenas a própria força de ligação do cinto ao jogo máximo, mas também tornar o local de soldagem bonito e plano; Quadro poderoso e compacto; Força de ligação ajustável de 20 a 200kg, mecânica. |
Dispositivo de cintagem:
Fotos do interior dos trilhos, você pode ver que o cintas de cintagem podem ser rapidamente enfiadas e retraídas nas esquinas |
Tela sensível ao toque:
Controle o gabinete de operação, configure o uso da linha PLC; Interface de operação homem-máquina com tela sensível ao toque; Diferentes modos de cintagem podem ser equipados de acordo com as necessidades do cliente; Modos manual e automático; Você pode optar por não amarrar no modo de máquina de cinto. |
Descrições da máquina de proteção de canto:
1. Especificações de proteção de canto de papel: 50×50×5mm
2. A quantidade não inferior a 80 bastões de proteção de canto colocados em cada biblioteca de proteção de canto
3. Parâmetros da máquina
4. Eficiência da embalagem: complete uma embalagem em 3 minutos (calculado de acordo com o tamanho externo máximo, incluindo o tempo de proteção dos cantos do papel)
5. Linha transportadora de posição de enrolamento (fornecida pelo próprio demandante)
6. Potência total: ~4KW
7. Peso da máquina: 1000Kg
8. Tensão de trabalho: 380VAC/3 fases 5 fios/50Hz
9. Consumo de ar: 1000ml/min
10. Pressão de trabalho pneumática: 0,5~0,7MPa
11. Altura da linha transportadora: sujeito ao lado da demanda
Mecanismo de proteção de canto de liberação automática de papel (4 conjuntos):
a. O mecanismo pode detectar e ajustar automaticamente a posição de instalação (o centro da peça de trabalho e o centro de rotação da bobinadeira basicamente coincidem).
b. Ele pode detectar a margem da proteção dos cantos do papel e pode realizar um aviso automático e, em seguida, reabastecer manualmente a proteção dos cantos do papel.
c. Depois que o canto do papel é colocado, as duas superfícies adjacentes à borda da peça de trabalho são alinhadas sem lacunas e não há fenômeno de inclinação.
d. 4 protetores de canto de papel são instalados e instalados verticalmente, sujeito ao diagrama esquemático fornecido pelo demandante.
e. Todo o processo de colocação de proteção de canto de papel realiza operação não tripulada e o equipamento está em operação.
f. O demandante fornece as especificações da proteção dos cantos do papel para confirmação e a superfície inferior é usada como referência ao colocar a proteção dos cantos do papel.
g. Controle do servo motor, mais preciso
h. Como existem quatro alturas de mercadorias paletizadas no lado da demanda, é necessário que cada protetor de canto use quatro silos de proteção de canto, e o sistema de controle da máquina de proteção de canto deve ter uma função de comunicação e, após o lado da demanda, emitir as especificações empilhadas para o fornecedor, a máquina de proteção de canto pega automaticamente as especificações correspondentes da proteção de canto para colocação
Mais informações, entre em contato conosco a qualquer momento. Podemos projetar de acordo com suas necessidades.
