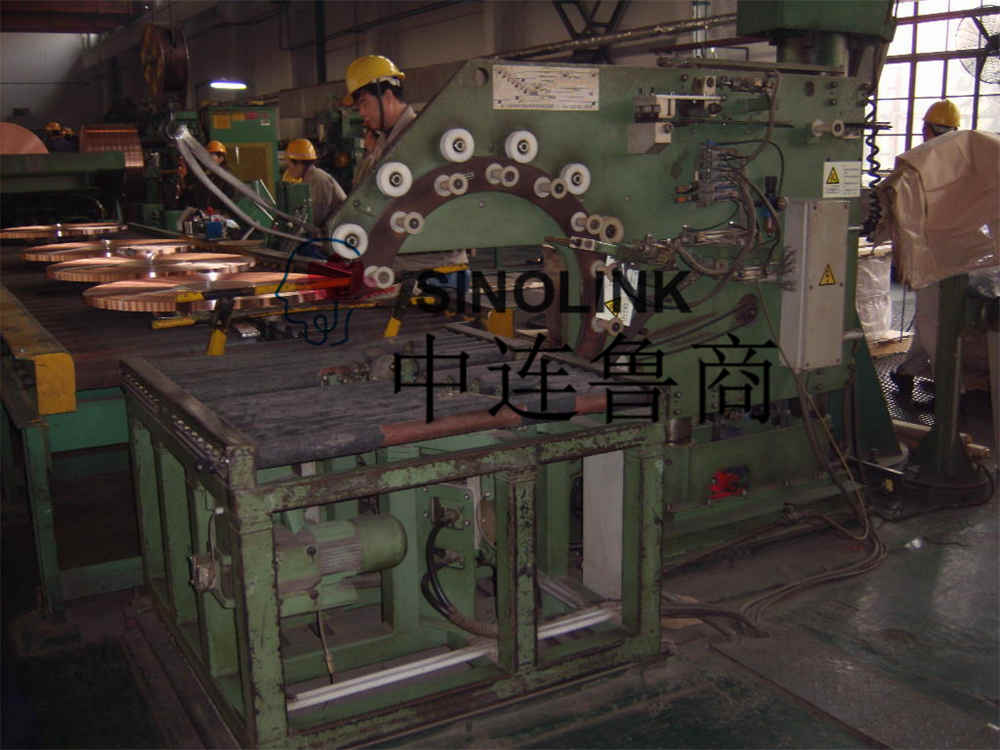

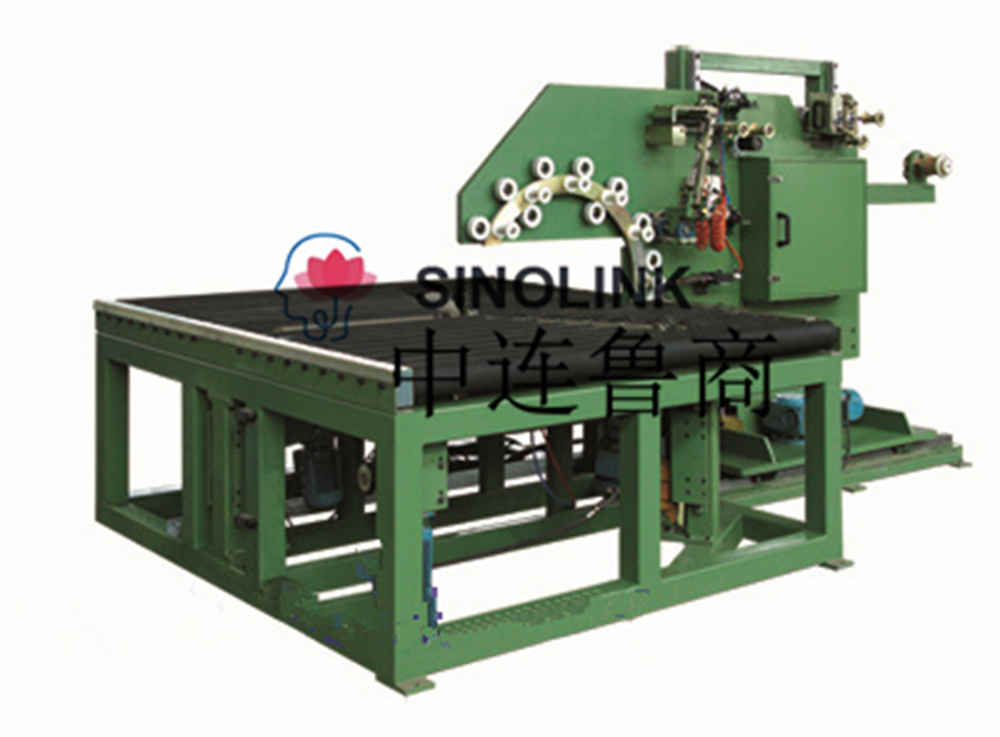

Máquina embaladora de enrolamento de anel horizontal em linha
Uso da máquina de embalagem de enrolamento de anel horizontal em linha:
Máquina de embalagem de enrolamento de anel horizontal on-line (doravante referida como máquina de anel), o equipamento é um equipamento de embalagem projetado e produzido para o enrolamento de anel de bobina de aço, pode realizar enrolamento horizontal on-line na superfície da bobina de aço de entrada, pode ser fita de papel enrolado, filme de enrolamento dois materiais de embalagem, de modo que a bobina de aço desempenha um papel à prova de poeira e ferrugem.
Processo de embalagem:
A bobina de aço é transportada através do transportador de energia (equipamento do próprio cliente), e antes de entrar na máquina de anel, a máquina superior transmite as especificações da bobina de aço (incluindo o diâmetro interno, diâmetro externo, largura, peso, etc.) da bobina de aço para o sistema de controle da máquina de anel.
A bobina de aço entra na máquina de anel através do transportador de energia (de propriedade do cliente), e a máquina de anel muda automaticamente o programa de embalagem de acordo com as especificações da bobina de aço fornecidas pela máquina superior, e a máquina de anel embala automaticamente a bobina de aço de acordo com a ação definida pelo programa.
Todas as tiras de aço podem enrolar automaticamente a fita de papel, o carregamento de papel e a quebra de papel são todos automaticamente completados pelo próprio equipamento, embalagem de enrolamento automático, o número de enrolamento de cabeça e cauda pode ser definido, a quantidade de sobreposição de enrolamento na parte central pode ser ajustada, após a quebra de papel, a cabeça quebrada da fita de papel precisa ser colada manualmente com fita adesiva.
O enrolamento está completo.
Continue o próximo ciclo de embalagem da bobina.
Principais parâmetros técnicos:
Especificações da correia de aço de embalagem:
Diâmetro interno: Φ250, Φ300, Φ400, Φ500
Diâmetro exterior mínimo: Φ600
Diâmetro externo máximo: Φ1500
Largura da tira: 20-200mm
Peso do rolo: máximo 2000kg por rolo.
Especificações do rolo de papel de embalagem:
Material: Fita de papel
Diâmetro exterior; φ600mm (máx.)
Largura: 80mm
Diâmetro interno do núcleo do papel: φ75mm
O peso máximo de todo o rolo é de 5000kg
Escopo de entrega da Máquina de embalagem de enrolamento de anel horizontal em linha:

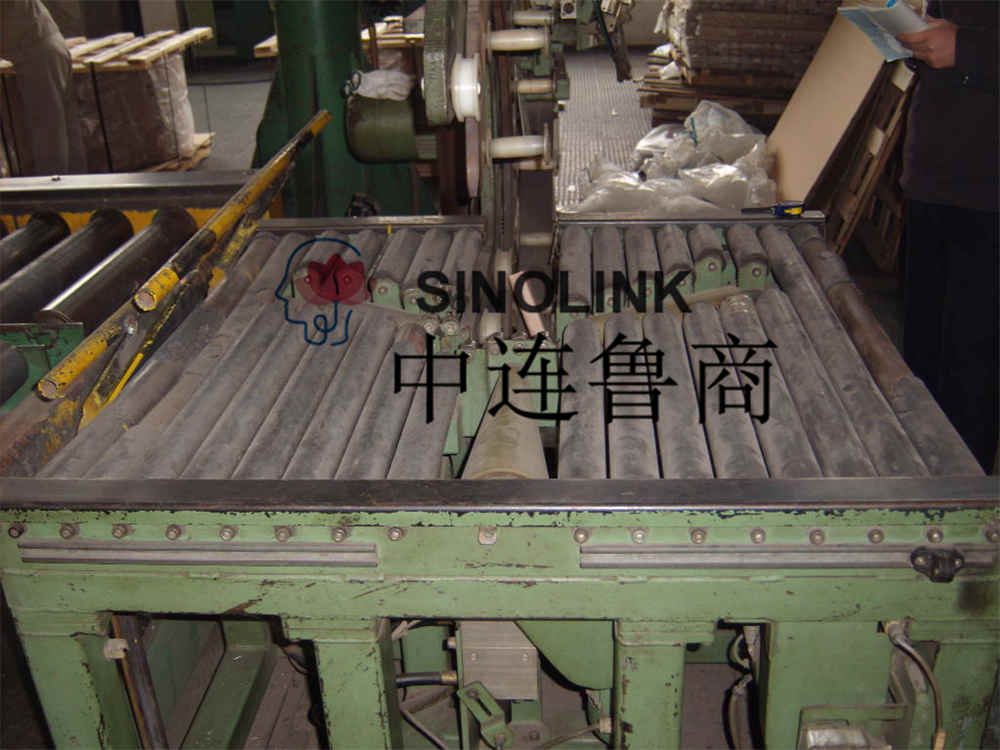

Rolo de transporte de energia: (1 set)
A máquina de corpo de anel tem seu próprio transportador, que é usado para transportar a bobina de aço para a estação de bobinagem e transportar a bobina de aço para fora do corpo do anel
Diâmetro do rolo: 86mm
Passo: 127mm
Largura da superfície efetiva de transporte: 1500mm
Elevação da superfície de transporte do cliente: 800mm
Altura de transporte: 900mm (necessidade de coordenar o proprietário para realizar a construção de afundamento do equipamento, afundamento 100mm, fornecedor para fornecer desenhos de fundação do equipamento)
Comprimento de transporte: 1886mm (este tamanho é para referência, o desenho do tamanho do equipamento será fornecido pelo fornecedor dentro de 1 semana após a assinatura do contrato)
Velocidade de transporte do rolo de transporte de energia: 15m/min (conversão de frequência ajustável)
Há uma função de trabalho para frente e para trás
Potência: 1,1kW
Roda-guia de acionamento cônico: (1 conjunto)
A bobina de aço usada para transportar para a estação de embalagem é levantada automaticamente e aguarda a embalagem da máquina de corpo de anel
Número de rolos cônicos: 3
Potência do motor de acionamento do rolo cônico: 3 × 0,25kw
O rolo cônico aciona o motor para converter a regulação de frequência e velocidade.
Diâmetro da cabeça do rolo cônico: 260mm
Com função de ejeção automática.
Modo de acionamento de elevação: ejeção hidráulica
Potência do motor da estação hidráulica: 3kw (determinado após projeto detalhado, sistema hidráulico fornecido pelo fornecedor)
Curso de elevação: 20mm
Certifique-se de que a rigidez de suporte da roda-guia cônica atenda aos requisitos do cliente.
A superfície do rolo cônico é feita de poliuretano de 90 graus, o que aumenta o atrito e evita o deslizamento em materiais metálicos.
Dispositivo de rolo auxiliar: (1 conjunto)
É utilizado para auxiliar a passagem suave de bobinas de aço pela estação de empacotamento
A amplitude de giro do rolo auxiliar é de 90°
Acionamento pneumático

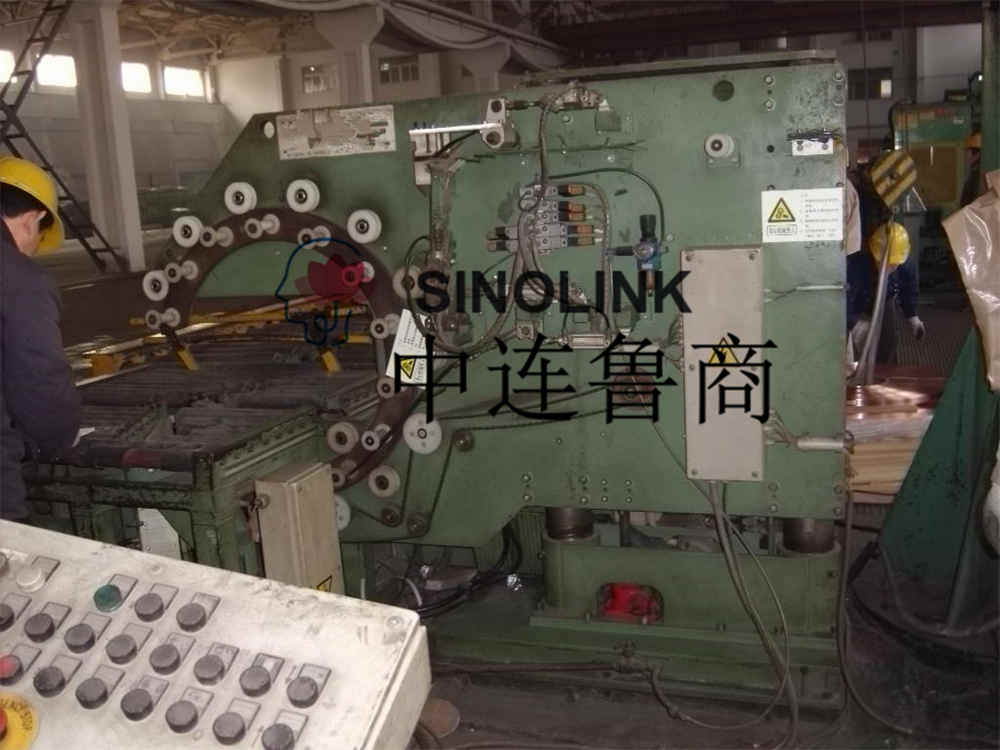

Mecanismo de anel giratório: (1 conjunto)
É usado para conduzir a rotação do material de embalagem e enrolar o material de embalagem na superfície da tira de aço
Velocidade do anel giratório: 80rpm (max)
Curso de levantamento giratório: 300mm
Curso de deslocamento para frente e para trás: 80mm
Potência do dispositivo:
Motor do anel rotativo: 1.5Kw
Motor de elevação: 1,1Kw
Motor móvel horizontal: 0,37Kw
O anel de embalagem tem a função de regulação da velocidade de conversão de frequência, que pode alterar a sobreposição e a velocidade dos materiais de embalagem de acordo com os requisitos de embalagem, e o anel rotativo pode ser levantado e movido horizontalmente.
Mecanismo de cinto de armazenamento: (1 conjunto)
Para pré-armazenar fitas de papel;
Pode envolver dois materiais de embalagem;
Tem a função de pré-armazenamento da fita de papel de embrulho, e é equipado com uma caixa de cinto de armazenamento para garantir o aperto da embalagem da bobina;
O suporte da fita de papel é mecanicamente amortecido e tensionado.
Dispositivo de quebra automática da correia superior: (1 conjunto)
É usado para carregamento automático e quebra da correia para realizar a automação do processo de embalagem;
A tensão frouxa da correia de papel pode ser ajustada, e a força de tensão pode ser ajustada através da correia, mola e parafuso;
Quebra automática da correia no modo pneumático;
Depois que o enrolamento é concluído, a fita de papel é automaticamente cortada e presa na fita de papel;
O dispositivo especial de fixação da correia e o controle do programa superior e de quebra podem melhorar muito a eficiência de embalagem do equipamento.
Sistema de controle: (1 conjunto)
Controlar o funcionamento automático de todo o conjunto de equipamentos;
Controle PLC de toda a máquina, regulação da velocidade de conversão de frequência do motor;
Ele adota Siemens Omron série PLC controle controlador programável, adota gabinete de controle elétrico independente, controle e operação são integrados, e tem funções poderosas;
Controle de tela sensível ao toque, poderoso, capaz de armazenar diferentes programas de embalagem de várias especificações de mercadorias, alternar automaticamente de acordo com as especificações da correia de aço fornecidas pelo computador host e enrolar automaticamente;
O codificador de rolo do transportador de energia conta e posiciona para garantir que o posicionamento do transporte da correia de aço seja preciso e o erro ± 10 mm (máximo);
Ele pode exibir o status de trabalho em tempo real e tem a função de alerta de falha automática e alarme, e possui um dispositivo de proteção de corrente de segurança;
Pode definir o diâmetro externo, diâmetro interno, largura, velocidade de embalagem e outros parâmetros da correia de aço de embalagem de enrolamento;
O giro pode ser centralizado automaticamente em relação à cinta de aço embalada de acordo com o tamanho da cinta de aço;
Tem a função de ajustar o grau de sobreposição e a tensão da fita de papel de embalagem, e a tensão é constante durante o processo de enrolamento, e pode garantir que o papel de embalagem permaneça plano após o enrolamento sem puxar e enrugar.
Outros requerimentos:
1. Meio de energia:
Fonte de alimentação: AC380V/5Kw/50Hz
Requisitos de suprimento de ar:
Pressão de ar comprimido: 0,4-0,6Mpa
Consumo de ar: 0,06Nm³/h
A fonte de ar é conectada pelo comprador à válvula de fechamento fora da caixa de controle pneumática.
2. Informações fornecidas:
O desenho do tamanho da instalação do equipamento é fornecido dentro de uma semana após a assinatura do contrato (incluindo o local de instalação da caixa de controle de ar, gabinete de controle elétrico, estação hidráulica).
Manual de instruções (incluindo diagrama esquemático elétrico, instruções de manutenção).
Principais Configurações Elétricas de:
Nome do componente |
Fabricante |
Origem |
CLP |
Omron |
Japão |
tela sensível ao toque |
MGCS |
China |
Aparelhos de baixa tensão |
Schneider |
Alemanha |
conversores de frequência |
Omron |
Japão |
interruptor fotoelétrico |
do que o duque |
Alemanha |
Sensor de proximidade |
Omron |
Japão |
Componentes pneumáticos |
Huaneng (Efeito) |
China |
motor redutor |
Doméstico bem conhecido |
China |
Cilindro e unidade hidráulica |
Doméstico bem conhecido |
China |
Vem com uma lista de peças de desgaste:
Nome |
Especificações e modelos |
quantidade |
Fabricante |
cortador de banda quebrada |
10 |
SINOLINK |
|
rodas de transmissão |
ativo |
2 |
SINOLINK |
rodas de transmissão |
seguido |
4 |
SINOLINK |
Serviços técnicos pós-venda:
Todas as máquinas implementam responsabilidade de garantia gratuita de um ano a partir da data de recebimento do teste de instalação e comissionamento e fornecem serviços técnicos e de manutenção vitalícios. A linha direta de serviço pós-venda fornece suporte técnico 24 horas por dia e soluciona problemas comuns em 15 minutos. Especialistas em serviço pós-venda em todo o país fornecem aos clientes suporte de serviço técnico no local oportuno e conveniente.
Requisitos mais detalhados, entre em contato conosco a qualquer momento.
