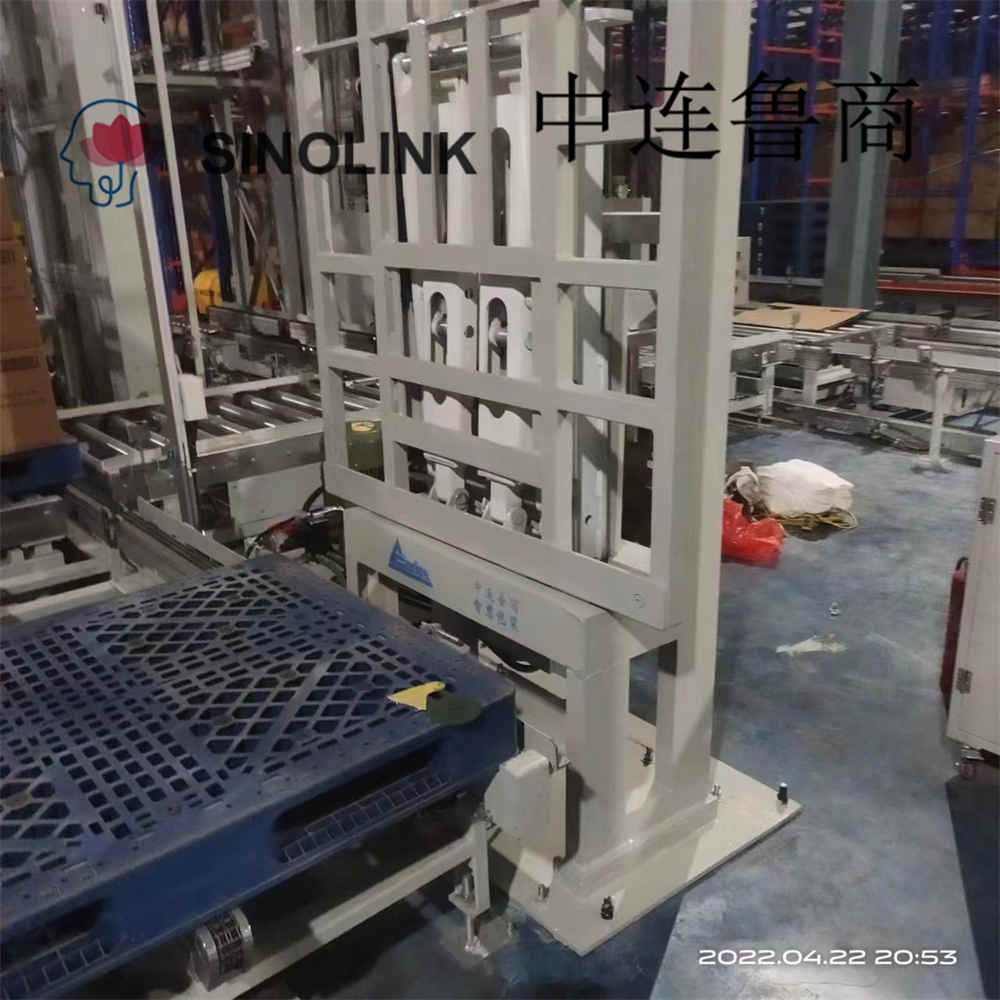

Empurrador de separação de carga paletizada totalmente automático

Empurrador de separação de carga paletizada totalmente automático

Nome e escopo do projeto:

1. Nome do projeto: pequeno pacote de óleo comestível sem pilha inteira de paletes no projeto de empilhadeira

2. Escopo do fornecimento:

Reduza os custos de terceirização e economize adicionando um conjunto de "linhas de produtos de empurrar e puxar paletes". Atenda aos requisitos do processo de empilhamento de paletes sem paletes, atenda à eficiência da produção e alcance uma produção segura. Incluindo, mas não limitado ao seguinte;

A, Dois conjuntos de esteiras (necessário trazer as próprias)

B, dois dispositivos push-pull

C, duas estações hidráulicas

D, bloco de empilhadeiras dois

E, dois conjuntos de sistema de controle

O conteúdo específico é projetado de acordo com a situação do local e as próprias características do equipamento do fornecedor do equipamento.

3. Condições fornecidas pela fábrica:

A fábrica é responsável por conectar a fonte de alimentação ao gabinete de controle principal.

Tensão: 380V, 50Hz, 3 fases 5 fios, faixa de flutuação de tensão ± 10%.

Entre em contato agora E-mail Telefone WhatsApp

Detalhes do produto

Parâmetros técnicos gerais:

1. Empurrador hidráulico:

Ejetor de retenção de paletes, sem deslocamento lateral, sem garfo, sem função de retenção de paletes, a estrutura de ejeção é estrutura de tesoura

2. Capacidade de carga de 1500 kg , distância de perda de carga de cerca de 280 mm, centro de gravidade horizontal de cerca de 135 mm (sujeito ao projeto real)

3. Sistema de controle automático: modo de controle: controle sem fio (5-10 metros), botão de operação sem fio montado no lado direito do pilar A da empilhadeira, incluindo Siemens PLC, conversor de frequência (inversor com painel de controle) ou produtos de marca de qualidade equivalente , componentes elétricos de baixa tensão escolha Schneider ou produtos de marca de qualidade equivalente, caixa de controle elétrico de aço carbono, sensor fotoelétrico P+F ou OMRON e outros interruptores de proximidade de marca de qualidade semelhante, o nível de proteção é IP67; Os bornes são feitos de Weidmüller ou produtos de marca de qualidade equivalente

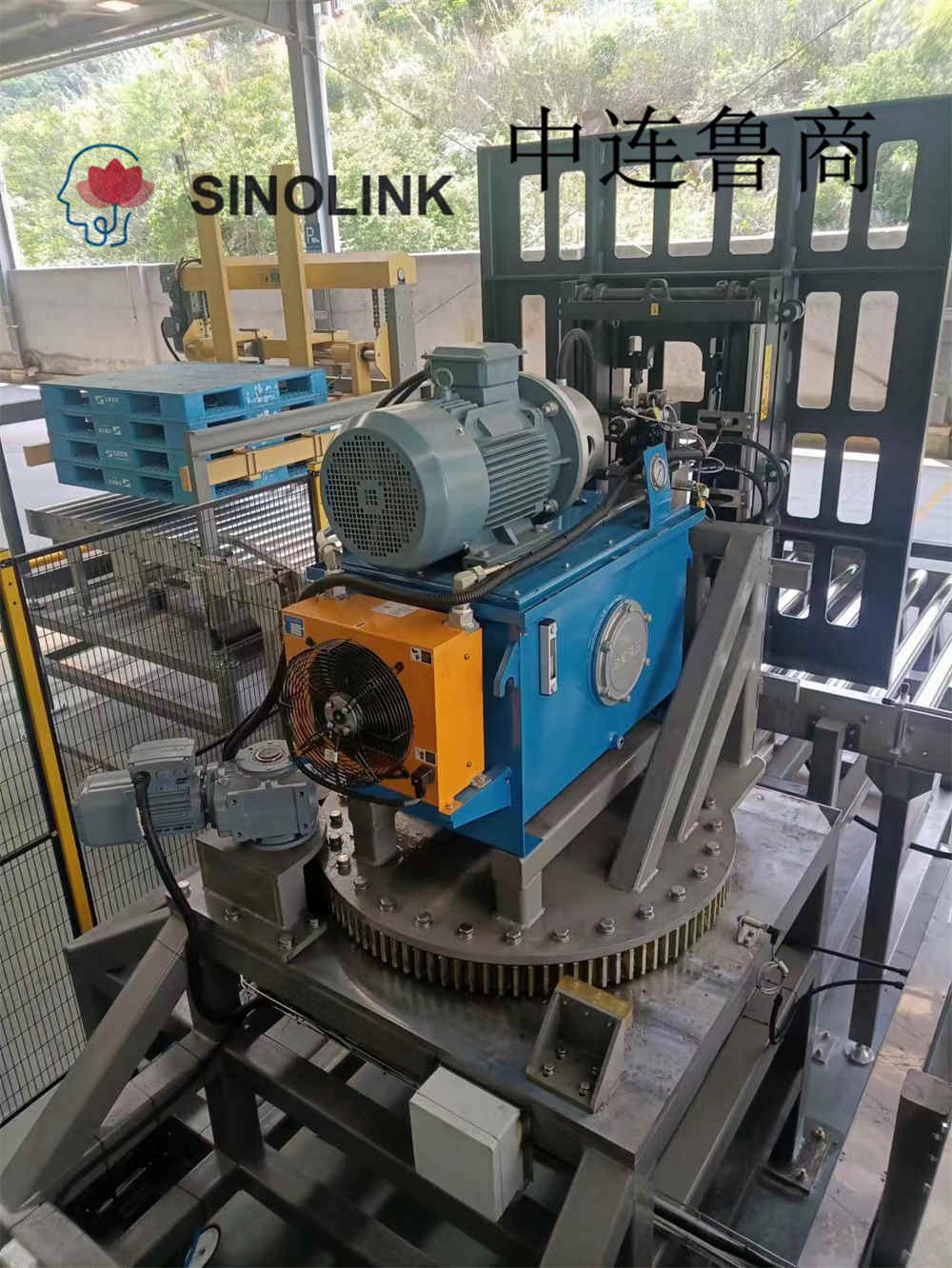

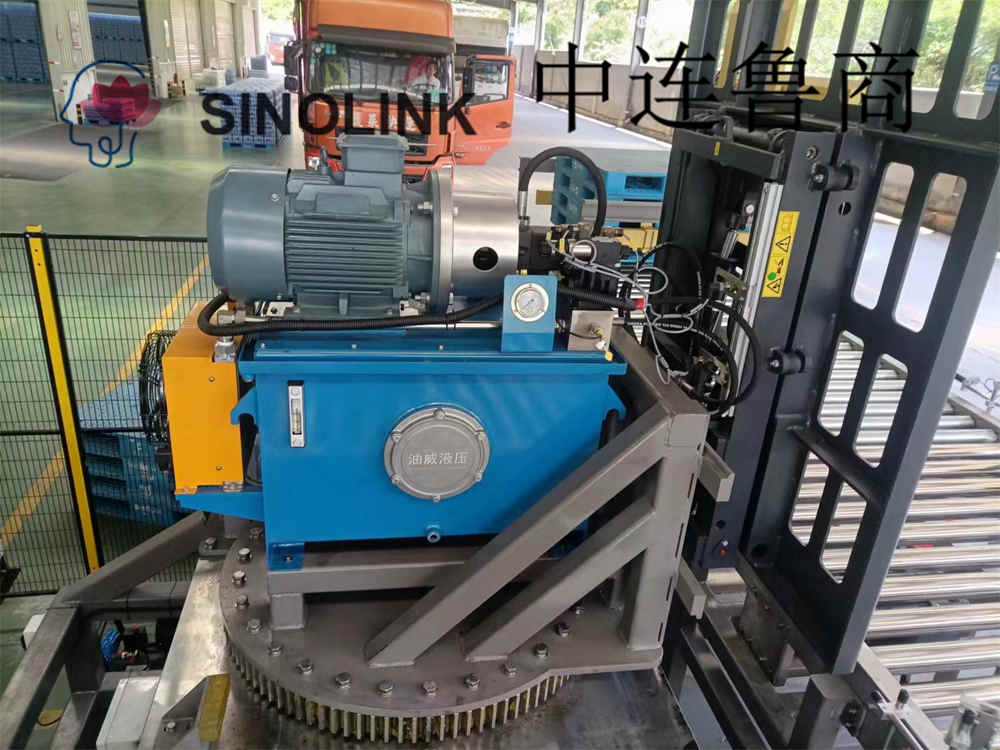

4. Estação hidráulica de circuito de óleo único: conexão mecânica, fluxo de óleo hidráulico 20-30L/min, pressão 150BAR;

5. Dispositivo de proteção de empilhadeira: placa de aço carbono de 6 mm de espessura (sujeito ao projeto real)

6. Todos os cabos de alimentação , cabos de controle, pontes e tubos de rosqueamento necessários para todas as conexões de equipamentos adotam cabos retardadores de chama, e os cabos de alimentação são selecionados para obter produtos de marcas conhecidas da China;

7. O gabinete de controle elétrico adota a linha de entrada inferior, a saída inferior e o dispositivo de ventilação e exaustão está instalado e atende ao nível de proteção IP65.

8. Potência do motor: 5,5KW (sujeito ao projeto real)

9. Tamanho da placa de pressão: altura 1700 * largura 1350, curso de pressão: 1750

10. Eficiência do impulso: 30 torr/hora

11. O transportador sob o empurrador precisa ser autopreparado:

1) Transportador de corrente de fileira dupla

2) Velocidade da linha da corrente: 16m/min

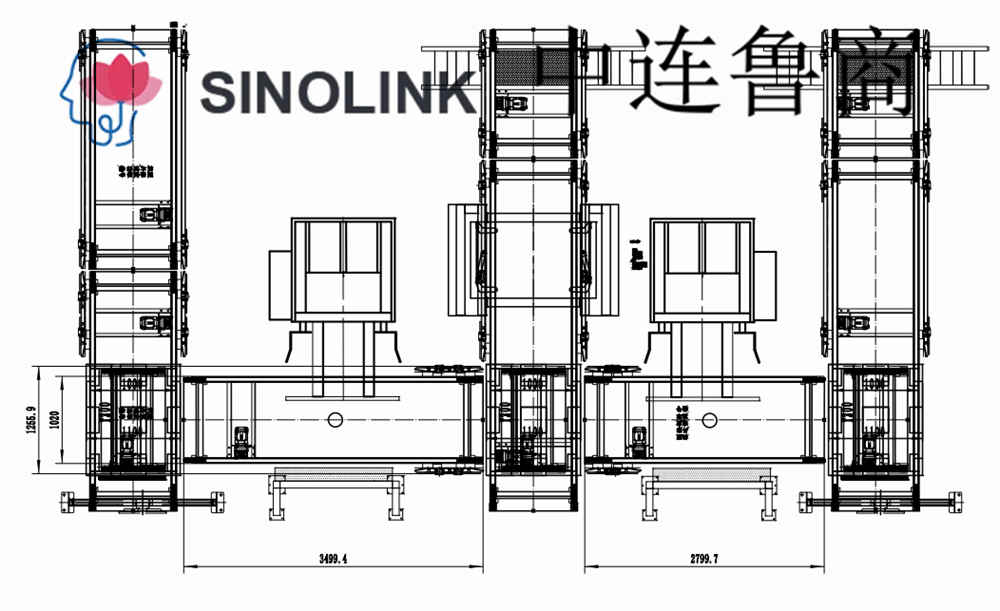

3) Comprimento: 3500mm, 2800mm, largura: 1320mm, elevação do transportador: 750mm

12. Cor do corpo do equipamento e cor de proteção: de acordo com a exigência do cliente.

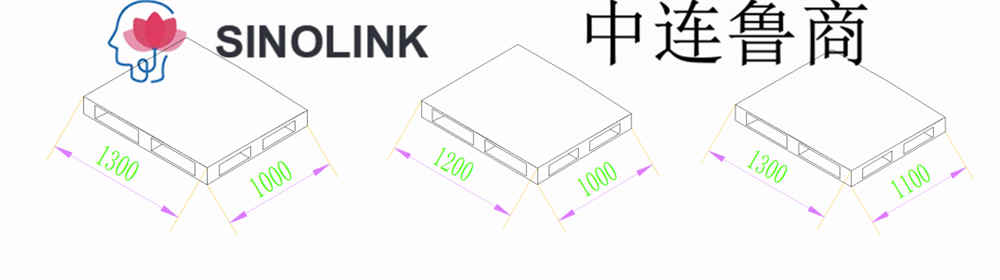

13. Seleção de paletes

Material: Plástico (Tian Zi Tuo)

Dimensões: L×L×A, mm: 1300× 1000×150, 1200×1000×150, 1300×1100×150

Direção do garfo: direção 1300/1200 (puxar garfo inferior, direção empurrar empurrador)
