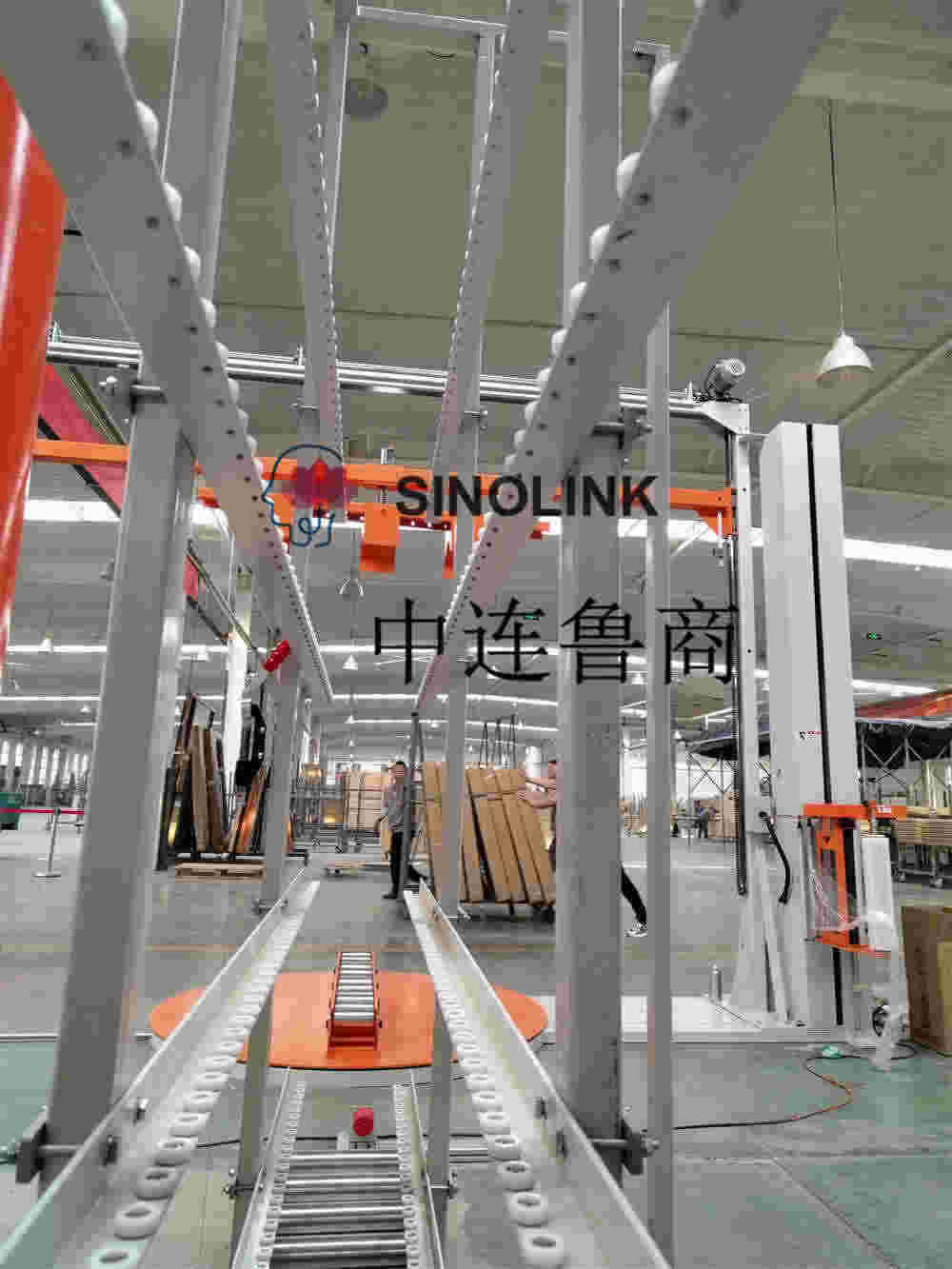

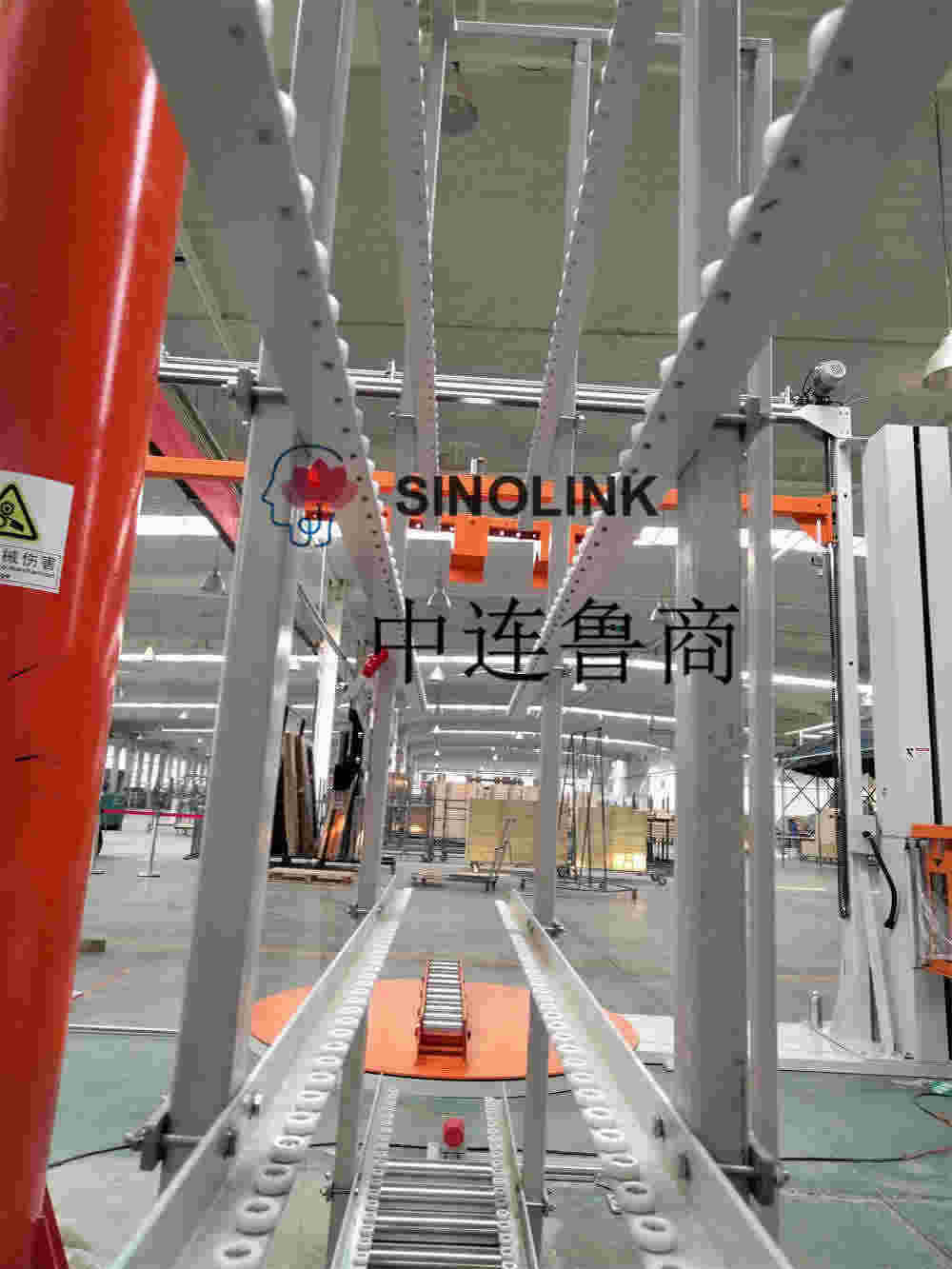

Máquina de embalagem vertical não padronizada para portas e janelas

Vantagens de desempenho do produto:

1. Controle de tela de toque, fácil de operar;

2. Moldura de filme pré-esticada, motor de 220 V CA com inversor para ajustar a força de tensão, alterar a regulação de velocidade do motor de 24 V CC e caixa de alimentação aplicada à moldura de filme na mesma indústria na China e alterar a instabilidade da força de tensão .

Parâmetros técnicos:

1. Diâmetro da mesa giratória: 2.000 mm (estes dados são para referência, sujeitos ao projeto do departamento técnico)

2. Especificações de embalagem:

3. Especificações de embalagem:

Máximo:3500mm (comprimento)× 2600mm (altura)× 150 (espessura) mm; Peso: cerca de 500kg

Ao menos:500 mm (comprimento), 500 mm (altura × × 80 mm (espessura); Peso: cerca de 50 kg, altura da plataforma giratória: 78 mm

4. Suporte de carga da plataforma giratória: 2.000 kg

5. Peso: 1200kg

6. A potência de toda a máquina: cerca de 2 kw

7. Tensão de alimentação: 220V monofásico

8. Velocidade da plataforma giratória: 0 ~ 12 rpm

9. Material de embalagem: filme extensível LLDPE

Espessura: 17~35μm

Largura: 500mm

Rolo de membrana interno: 76,2 mm

Diâmetro externo máximo do rolo de filme: 240 mm

Características principais:

Sistema de controle:

1. O número de camadas de enrolamento e o número de vezes podem ser definidos;

2. Interruptor fotoelétrico, detectando automaticamente a altura das mercadorias

3. Função de enrolamento de reforço, que pode realizar proteção especial para uma determinada peça;

4. Função de definir o tempo de travessia do topo.

Unidade giratória:

1. A regulação da velocidade de conversão de frequência da plataforma giratória é ajustável de 0 ~ 12 rpm;

2. O acionamento da plataforma giratória é acionado por corrente e o posicionamento é preciso;

3. A plataforma giratória é reiniciada automaticamente;

4. A parte inferior da plataforma giratória está equipada com ranhuras para empilhadeiras

Sistema de rack de membrana:

1. Abra a moldura da película da porta

2. A estrutura da membrana é um mecanismo de pré-alongamento dinâmico, e o pré-alongamento pode chegar a 250%

3. Estrutura de corrente, estável e confiável;

4. O motor CA puxa a membrana e o inversor ajusta a força de tensão;

5. A velocidade de subida e descida do quadro do filme e a velocidade de alimentação do filme podem ser ajustadas respectivamente;

6. O número de enrolamentos superior e inferior é controlado separadamente;

7. O mecanismo de acompanhamento do sistema de membrana pode ser puxado com um puxão;

8. A potência do motor de elevação da estrutura da membrana: 0,37 kW

Recursos e descrição da tela de toque:

1. Configuração de parâmetros digitais: velocidade da plataforma giratória, velocidade de levantamento do quadro do filme, velocidade de saída do filme (0-50 pode ser definido)

2. O número de círculos sinuosos na camada inferior, o número de círculos sinuosos na camada superior, o número de vezes para cima e para baixo e o tempo de cruzamento do topo podem ser definidos

3. Configure a função de reforço manual, que pode fortalecer e envolver as partes específicas dos produtos enrolados

4. Diagnóstico automático e detecção de membrana quebrada e deficiência de membrana e função de processamento de suspensão

5. Detecte automaticamente a altura das mercadorias

6. Liberdade de origem e início aleatório

Função de pressão:

1 Prensagem superior elétrica

2. Potência do motor superior: 0,37KW (dados para referência, sujeitos a projeto do departamento técnico)

3. Curso de levantamento: 1500 ~ 2500 mm

4. O dispositivo de prensagem deve ser equipado com um dispositivo fixo, e o número e a estrutura do dispositivo devem considerar a conveniência e segurança de grandes portas e janelas

Slot para cartão de entrada:

1. Tamanho do slot de cartão: 1200 mm × 150 mm × ≥ 200 mm (comprimento × largura, altura de elevação efetiva≥ 200 mm ou mais; os dados aqui são para referência e o design do departamento técnico prevalecerá)

2. A superfície do rolo de transporte é galvanizada e passivada

3. Existem defletores em ambos os lados do slot de cartão para fixar efetivamente a porta de madeira

4. A altura da ranhura interna da ranhura em forma de U é de 30 mm (os dados aqui são para referência, sujeitos a projeto do departamento técnico)

Conexão de entrada e linha transportadora não alimentada de bênção:

1. Este equipamento tem a função de auxiliar no empurrão de portas e janelas para dentro da bobinadeira, e o nome do dispositivo é conexão e bênção da linha transportadora não motorizada S-3500

2. Use com máquina de enrolamento

3. O processo de uso requer assistência manual para compra

Conveniência de design de equipamento e outros requisitos

1. Adicione o dispositivo de início e pausa do pedal para facilitar a conveniência da operação ao embalar manualmente

2. A cor do corpo principal do equipamento: RAL9002 (cinza e branco), e a parte móvel ou giratória adota a cor protetora RAL2004 (vermelho laranja)

3. Outros aspectos do equipamento que envolvam otimização ou melhoria.

Lista de componentes principais deMáquina de embalagem vertical não padronizada para portas e janelas
