Uma parte dos requisitos técnicos para Manipulador de paletização + máquina de embalagem

1、Os produtos fornecidos devem ser produtos novos e sem falhas, e devem estar em conformidade com os padrões nacionais relevantes e garantias expressas.

2. As mercadorias fornecidas devem atender aos requisitos de nossa empresa e devem ser encaixadas nas linhas de produção do armazém, armazéns tridimensionais automatizados e estantes de veículos quadridirecionais para garantir que os produtos sejam armazenados normalmente após saírem da linha .

Entre em contato agora E-mail Telefone WhatsApp

Detalhes do produto

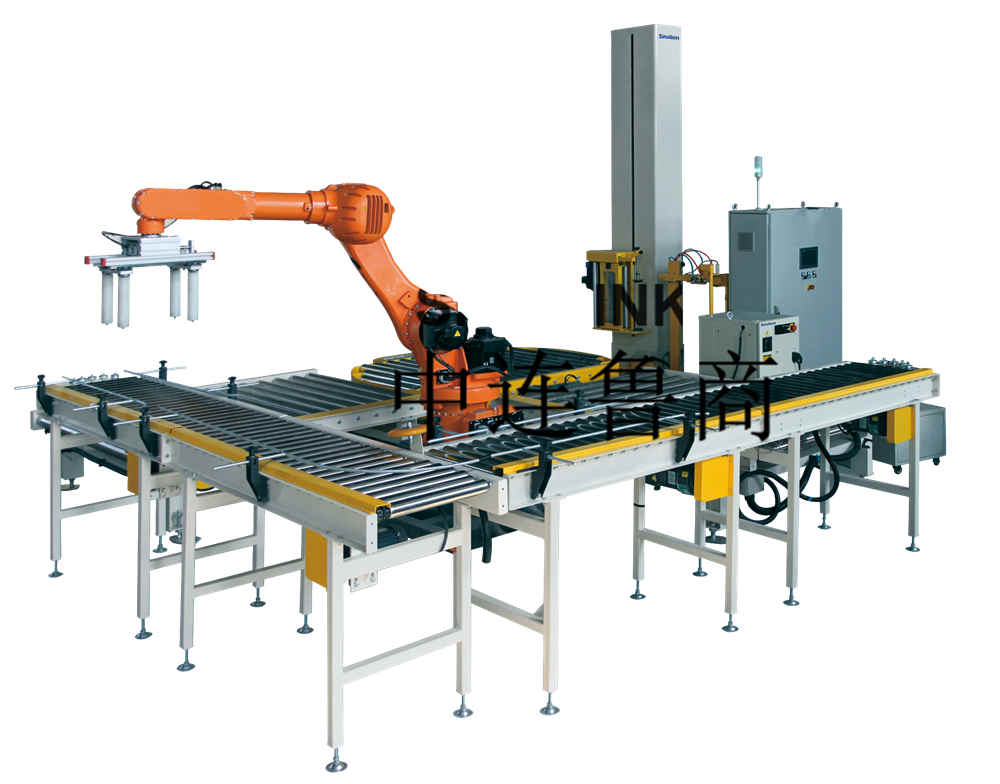

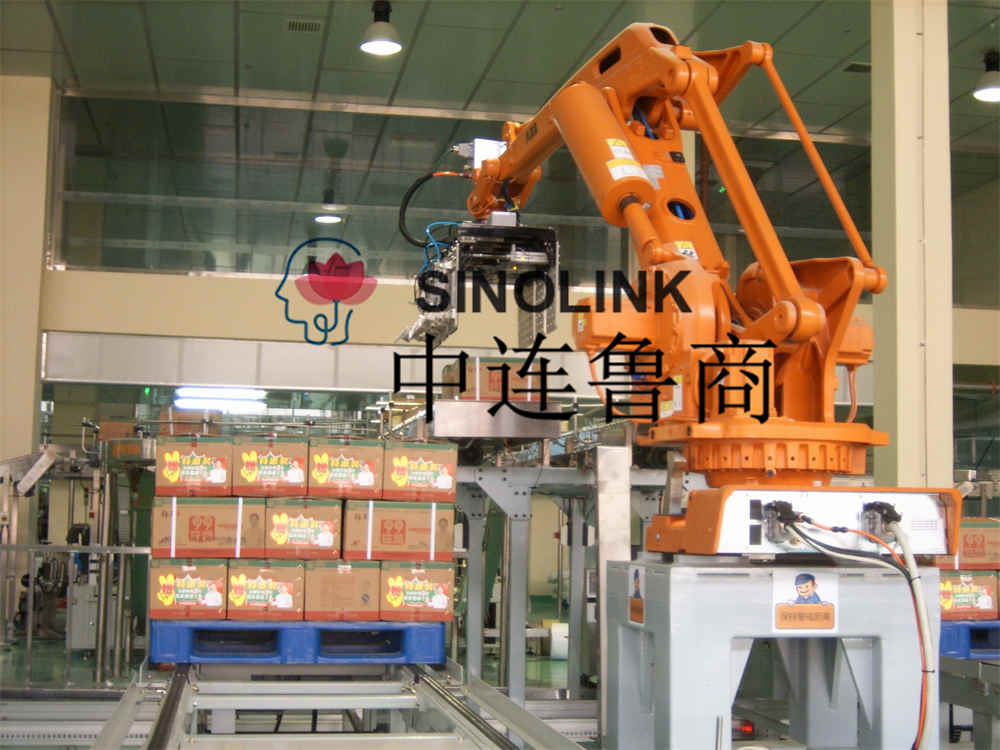

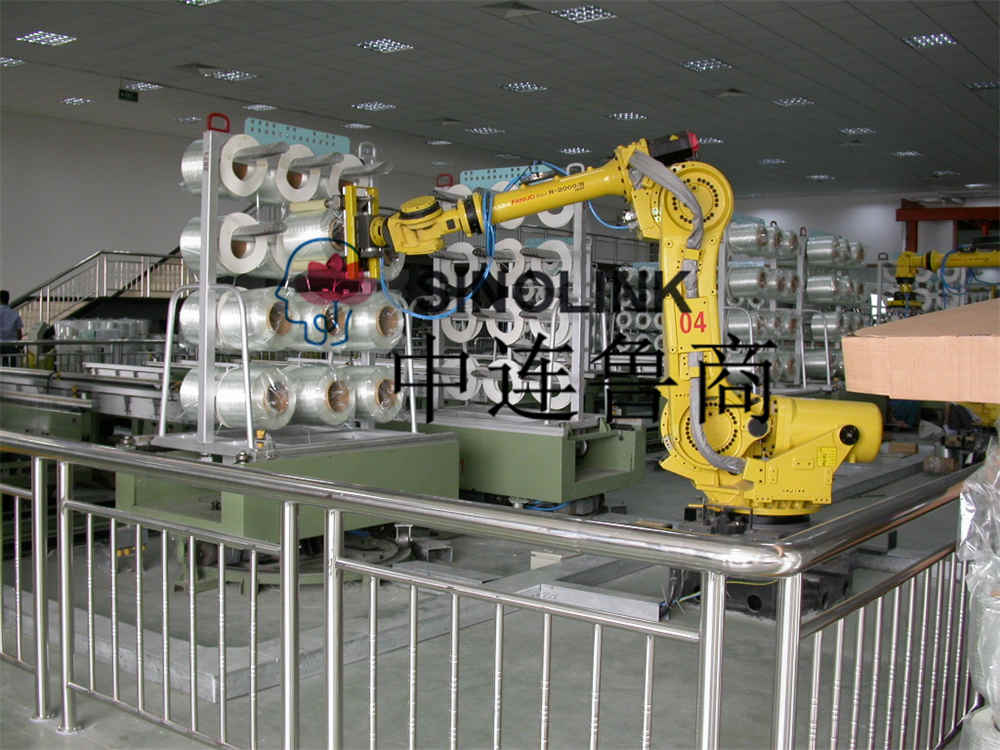

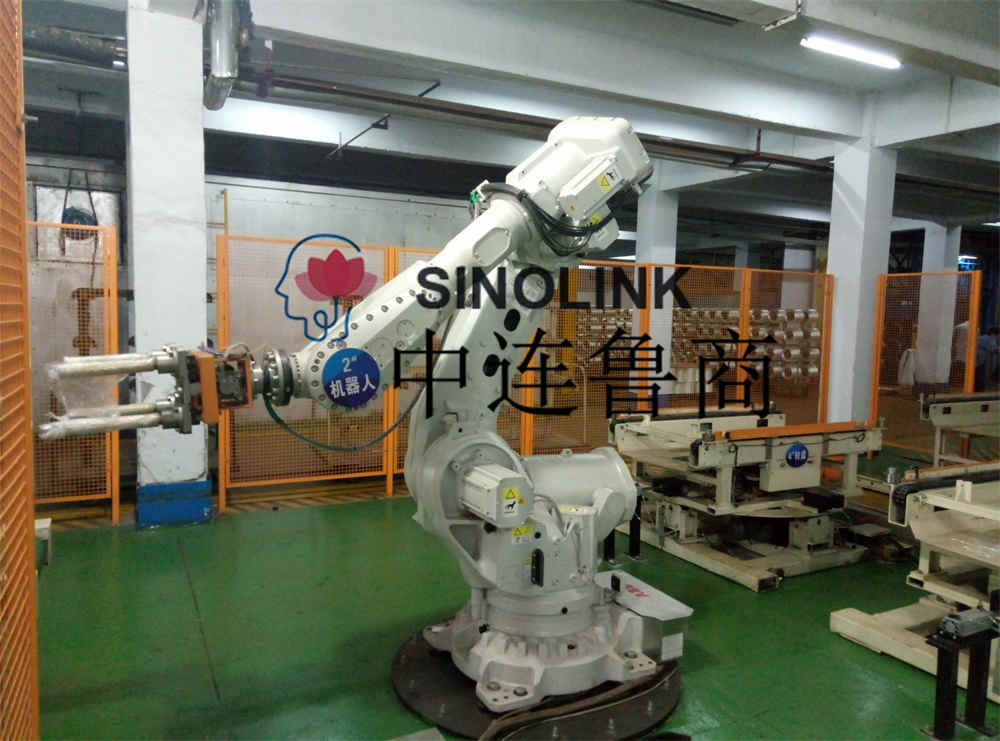

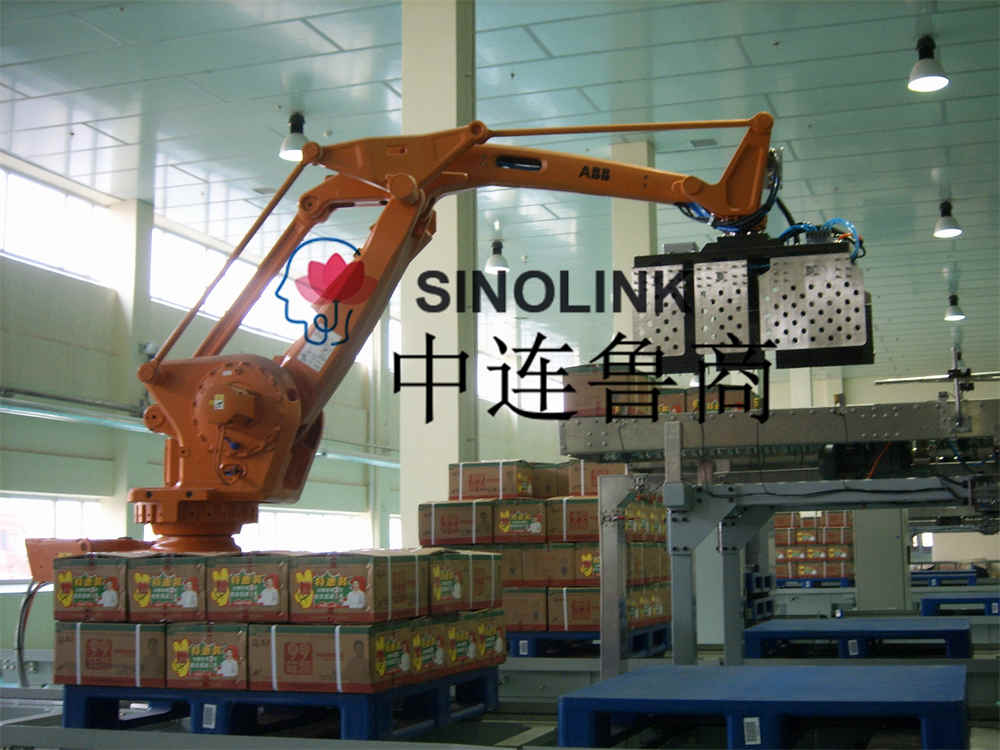

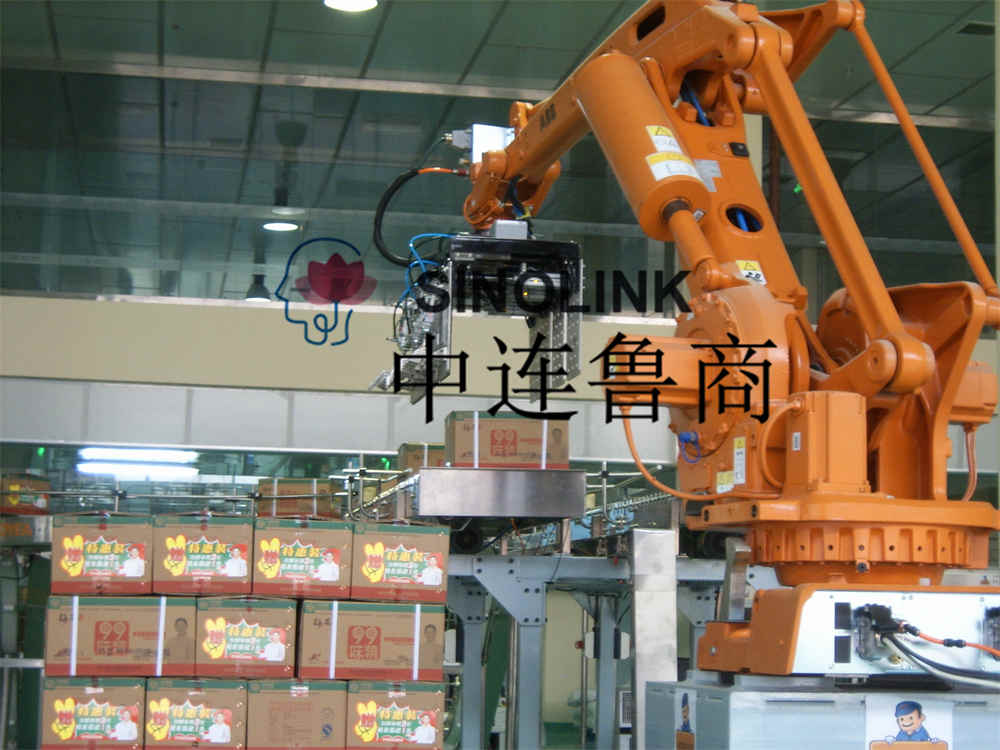

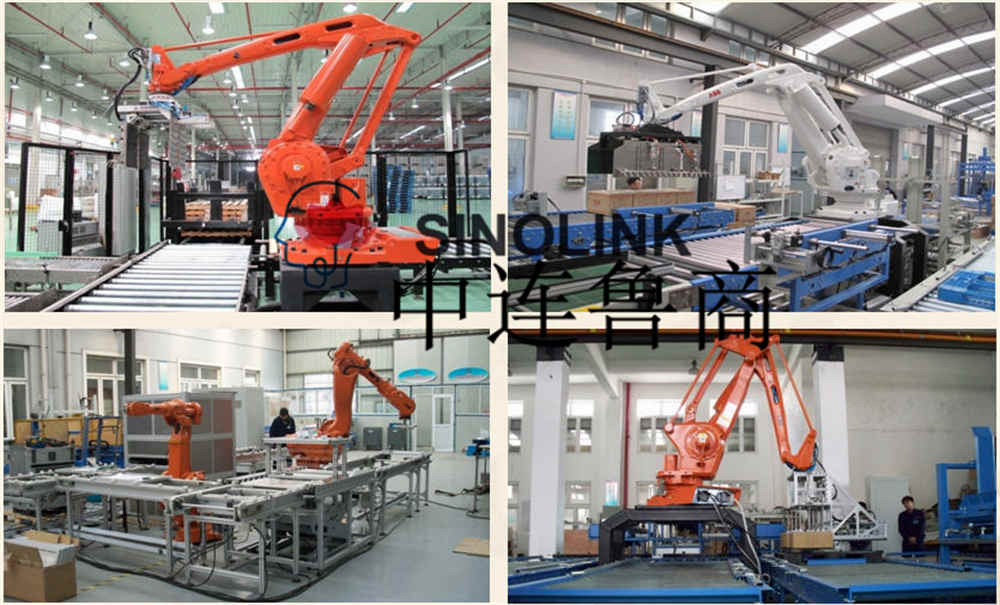

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

1. Esboço do equipamento

As construções do equipamento são como segue.

Não.	Equipamento	Q'ty	Descrição
1	Robô	1	Sem base de robô

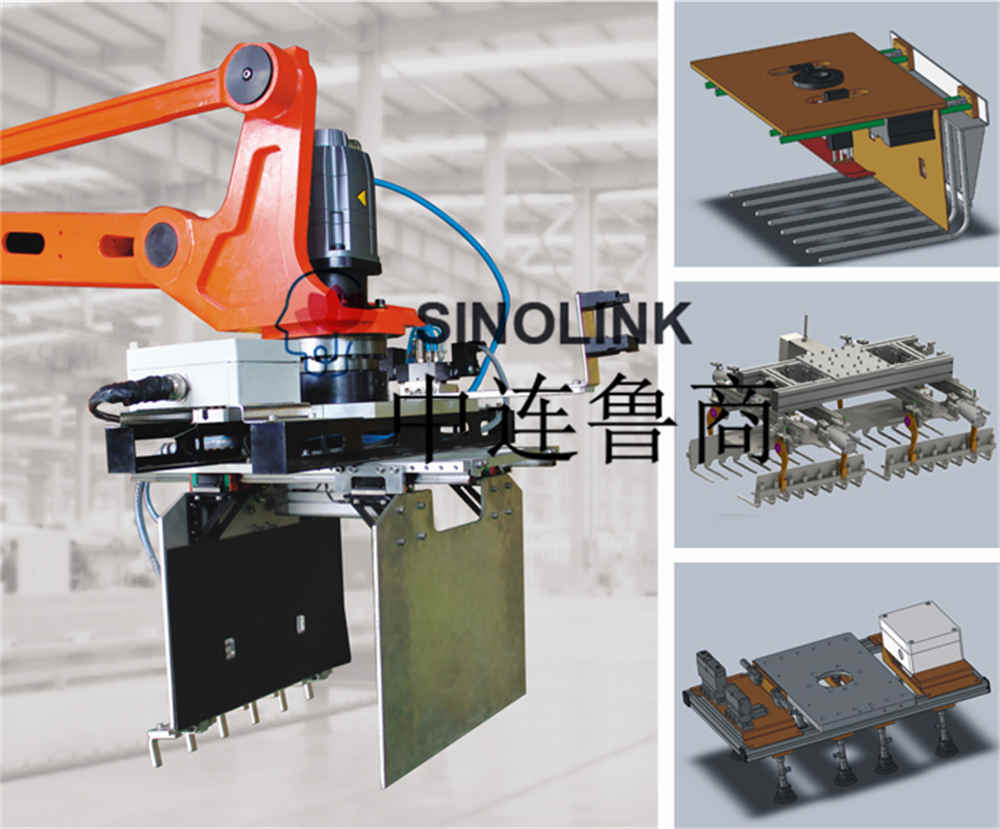

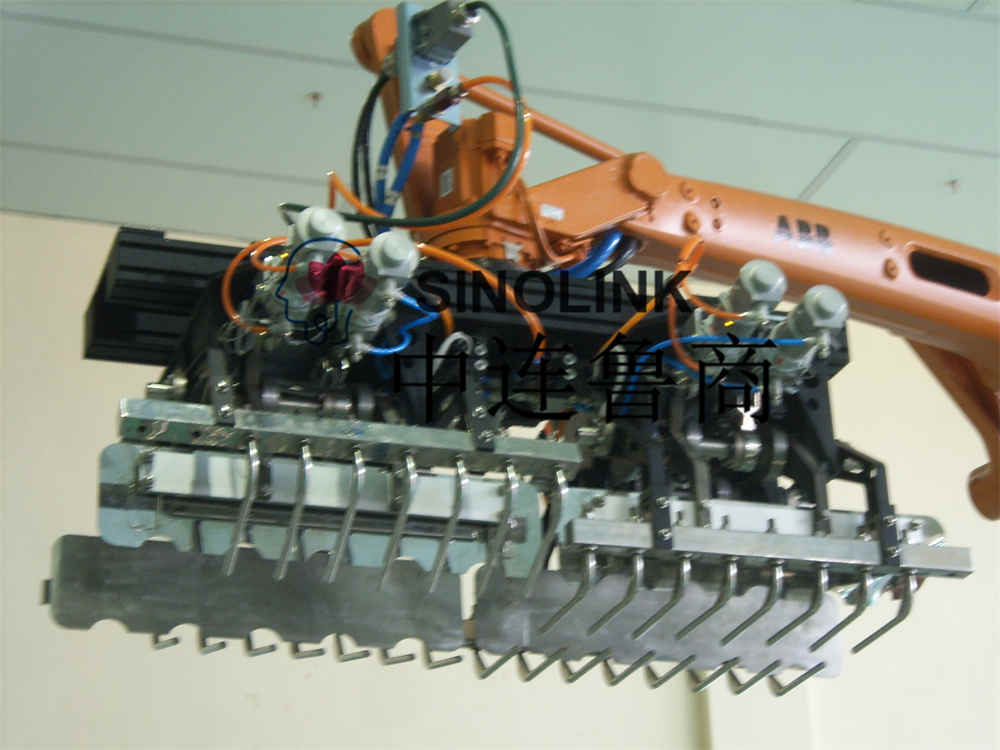

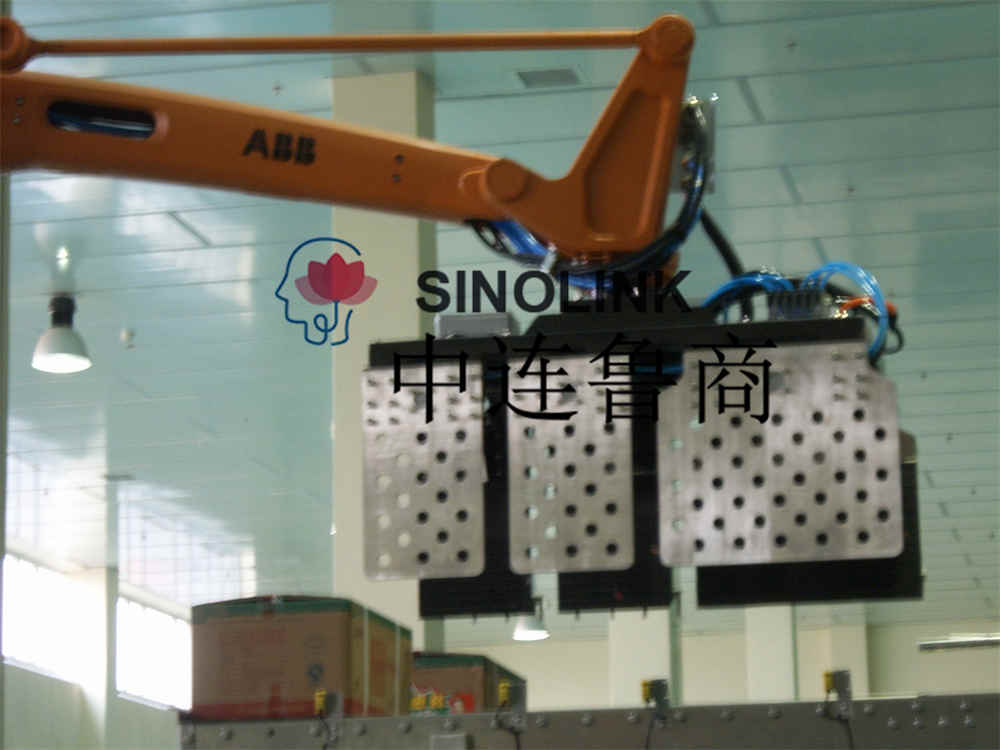

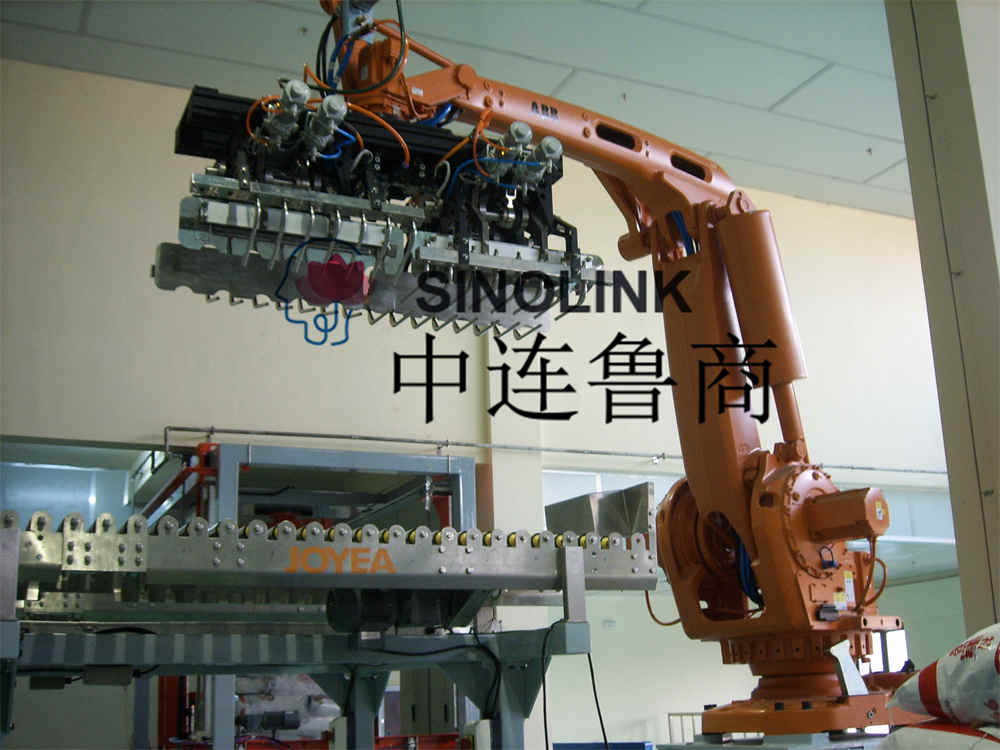

2	mão padrão	1
3	Caixa de controle	1
4	caixa de ensino manual	1	Com cabo de 10m
5	Paragem de emergência	2	1 na caixa de controle e 1 na caixa de ensino
6	Cabo entre a caixa de controle e o robô	1	10m
7	Memória de ensino		Máximo de 120 blocos, 90 passos × 90 camadas ※Doença ”blocos”×”passos”×”camadas” ≦45.000
8	Sinais de bloqueio externos		Consulte a lista de intertravamentos nos desenhos elétricos para os tipos.

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

2. Especificações Gerais

Tipo de layout: consulte o desenho de layout em anexo.

1) Detalhes dos produtos a manusear

Tipo de embalagem: Caixa

a. Conteúdo:

Tamanho, peso e número de peças/palete

N0.

produtos

Tamanho e peso

Número de peças/palete

L×C×A – Peso (kg)

Peças/camada×camadas

= saco/palete

255Lx370Lx260A-17kg

10 caixas x 6 camadas = 60 caixas/palete

2) Altura de empilhamento: 1560 mm (palete não incluído)

3) Capacidade de manipulação: 200-400 caixas/hora

※Doença

Tempo de troca de palete não levado em consideração.

4) Tamanho da palete: 1000 (L)×1200 (C)×150 (A)

5) Padrões de empilhamento:

Consulte os desenhos em anexo.

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

3. Ambiente de instalação

1) Local de instalação: interior

2) Temperatura ambiente: normal (0℃～40℃)

3) Umidade relativa: normal (45% UR ~ 85% UR)

4) Atmosfera: normal (nenhum ambiente especial requer medidas preventivas contra ferrugem ou explosão, ou medidas contra temperaturas extremamente baixas)

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

4. Fonte de energia

1) Fonte de alimentação necessária

3 fases, 3 fios, 220V, 50Hz (flutuação máx. ± 10%)

a. A alimentação de controle deve ser monofásica de 220 V ou 100 V, obtida das fases R e S da fonte de alimentação principal. Fonte DC especial é usada para energizar o microcomputador.

b. O terminal terrestre está instalado na caixa de controlo. Ligue o fio de terra ao terminal de terra da mesma forma que o cabo de alimentação.

2) Consumo de energia necessário: FUJI ACE 2.3KVA

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

5. Fonte de ar

1) Pressão de ar necessária: 0,5Mpa (maior que a pressão manométrica)

2) Consumo de ar necessário: FUJI ACE 120Nl/min

3) O ar comprimido será recebido na união 3/8B (tamanho do tubo), que é instalado no poste de ar comprimido.

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

6. Especificações da caixa de controlo

1) Material: placa de aço espessa-2,3 mm (porta-1,6 mm)

2) Estrutura: estrutura autoportante à prova de poeira (tipo porta da frente)

3) Dimensões externas: 700L×350P×1700A

4) Uso do idioma: inglês, chinês

5) Escopo de fornecimento de equipamentos auxiliares

Dispositivo	Na mira	Fora do escopo	Dispositivo elemento	Na mira ter	Fora do escopo nenhum
Disjuntor		○	Luz dentro da caixa de controle		○
Disjuntor do motor		○	Tomada elétrica	○
Disjuntor	○		Programação sonhar		○

6) Tamanho do fio na caixa de controle :

Reservamo-nos o direito de selecionar fabricantes de arame adequados.

Circuito de controle: 0,75Sq (AWG28 ou mais para pequeno circuito de corrente elétrica e 0,5～0,75Sq para circuito de E/S)

a. Circuito elétrico :

Capacidade do motor	(0,2～1,5kW)	(2,2～3,7kw)	(5,5 kW)
AC200/220	1,25Sq ou mais	2Sq	3,5Sq
Capacidade do motor	(0,2～2,5kW)	(2,5～4,5kw)
servo motor CA	1,25Sq ou mais	2Sq

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

7) Cores dos fios :

Circuito elétrico	Preto (nosso padrão)
Circuito de controle (CA)	Amarelo
Circuito de controle (CC)	Azul
fio de terra	Verde

8) cores de fase :

R fase R	Vermelho
S fase S	Branco
T fase T	Azul

Robotic Or Manipulator Handling, Depalletizing, Palletizing Systems

9) Cores das lâmpadas e botões :

	Correr	Parar	Ligar	Discriminação	Sinal	Outros
Lâmpada	-	-	-	-	-	-
Botão	-	-	-	-	-	-

10) informações gerais :

a. Na caixa de controle, solda redonda menos terminais são usados para circuitos de energia e solda em forma de Y menos terminais são usados para circuitos de controle.

b. Não mais do que 2 fios estão conectados no mesmo terminal.

c. Todos os tubos de arame são marcados com o mesmo número usado na sequência, exceto os dos circuitos de potência. Capas de isolamento com cores de identificação são usadas para circuitos de energia.
