Máquina automática on-line de embalagem de filme estirável com plataforma giratória T2000FZ-PL

Principais Dados Técnicos de Máquina automática on-line de embalagem giratória  :

1.  Especificação do paleteTamanho: L x L x A: 1300 x 1300 x 2000 (mm)Peso do palete: 1000

2.  Tamanho da máquina de transporte: altura 550 mm * largura 1500 mm (orientada para o cliente)

3.  Capacidade de embalagem: 40 carga/h

4.  Requisito para embalagem: de um terço de palete de 15 cm até o topo da carga, mas não exceder 15 cm。

5.  Site ：filho de temperatura interna e adequada.

Material de embalagem  Máquina automática on-line de embalagem giratória  :

Filme estirável: 3 polegadas de diâmetro do núcleo, 500 mm de largura, o diâmetro do filme é de 260 mm, espessura do filme: 20－35μm

Preparação do local de  Máquina automática on-line de embalagem giratória  :

Fonte de ar comprimido:

1.  pressão:      0,5-0,7 MPa

2.  Consumo de ar:       sem fonte de alimentação de óleo e água

3.  Alimentação principal:    380v(+/- 10%)/3 fases/50Hz(+/- 1Hz)

4.  Capacidade de energia:      ≈3kw

Faixa de fornecimento de  Máquina automática on-line de embalagem giratória  :

Máquina automática de embalagem de filme com plataforma giratória online (1 conjunto)

Sistema de acionamento do braço da plataforma giratória (1 conjunto)

1.  Motor e inversor, velocidade ajustada e freio.

2.  Motor de velocidade da plataforma giratória: SEW

3.  Potência: P=1,1KW

4.  Velocidade da plataforma giratória: n = 10-15 rpm (velocidade ajustada e freio)

Peças de transporte de filme (1 conjunto)

1.  O transporte de filme adota acionamento por corrente para elevação, que é estável e confiável;

2.  Motor redutor de condução de levantamento de carro de filme: redutor de sem-fim de turbina;

3.  Potência do motor: 0,37kw;

4.  Taxa de estiramento do carro de filme: 1: 2,5

5.  Marca do motor redutor de elevação: SEW

Dispositivo de proteção de segurança (1 conjunto):

1.  a alimentação  e mecanismo de filme de corte  são equipados com dispositivos de proteção de segurança e redes de proteção, e as travas das portas das redes de proteção são intertravadas com o equipamento. Quando as portas de segurança são abertas, o equipamento para de funcionar;

2.  Tamanho das redes de proteção (Sujeito a desenhos)

3.  Depois que o equipamento funciona, a posição de parada fica na extremidade inferior esquerda e a porta da rede de proteção fica na extremidade inferior direita;

4.  O protetor de porta usa um interruptor tipo plugue.

Carrinho de filme (1 conjunto):

1.  O interruptor fotoelétrico é instalado no carro do filme para detectar automaticamente a altura dos produtos;

2.  Capacidade de potência do motor CA: 0,37KW;

3.  Taxa de estiramento: 1:2,5, velocidade de alimentação do filme ajustada;

4.  O interruptor de aproximação funcionará para acionamento do motor se não houver quebra de filme;

5.  Mecanismo de acompanhamento do rack de membrana;

6.  O filme  carruagem  o braço de alimentação do filme gira e o interruptor de proximidade controla o início e a parada do motor de alimentação do filme para obter o acompanhamento da alimentação do filme.

Filme automático anexado e cortado (1 conjunto):

Sistema pneumático: FESTO

Rolo de transporte (1 conjunto):

1. Capacidade de carga: 2000Kg

2. Velocidade de transporte: 140mm/s

3. Largura da linha transportadora: 1500mm

5. Altura da linha transportadora: 550mm

6. Motor de redução: 0,75KW

7. Material da estrutura de transporte de rolos: aço carbono galvanizado e passivado

8. O transportador pode ser operado em reverso manualmente.

Sistema pneumático:

Fornecimento de ar: fornecido pelo usuário。

Partes: festival.

Sistema elétrico:

1. Controle programável do PLC;

2. A operação da tela sensível ao toque, as camadas de enrolamento e os tempos podem ser definidos;

3. Interruptor fotoelétrico pode detectar automaticamente a altura das mercadorias;

4. Movimentação do anel giratório, posicionamento preciso;

5. Configuração de parâmetros digitais: velocidade de rotação do cantilever, velocidade de elevação da cremalheira da membrana, velocidade de saída da membrana;

6. A máquina está equipada com funções de interruptor automático, manual e lateral para melhor garantir a operação do sistema de embalagem;

7. A luz de advertência está definida para a operação da máquina.

Principais peças elétricas e peças de reposição do invólucro:

Serviço técnico:

Instalação (na China) :

Podemos enviar nossos engenheiros de campo para sua fábrica para instalação e teste , você deve fazer uma boa preparação do local.

Treinamento (na China)

Treinaremos seu funcionário para operar e consertar a máquina e podemos alcançar uma alavanca alta, geralmente resolvendo os problemas em uma hora.

Garantia:

1 ano de garantia.

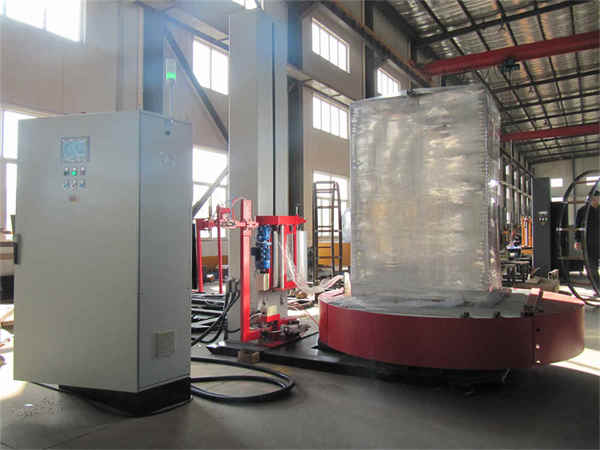

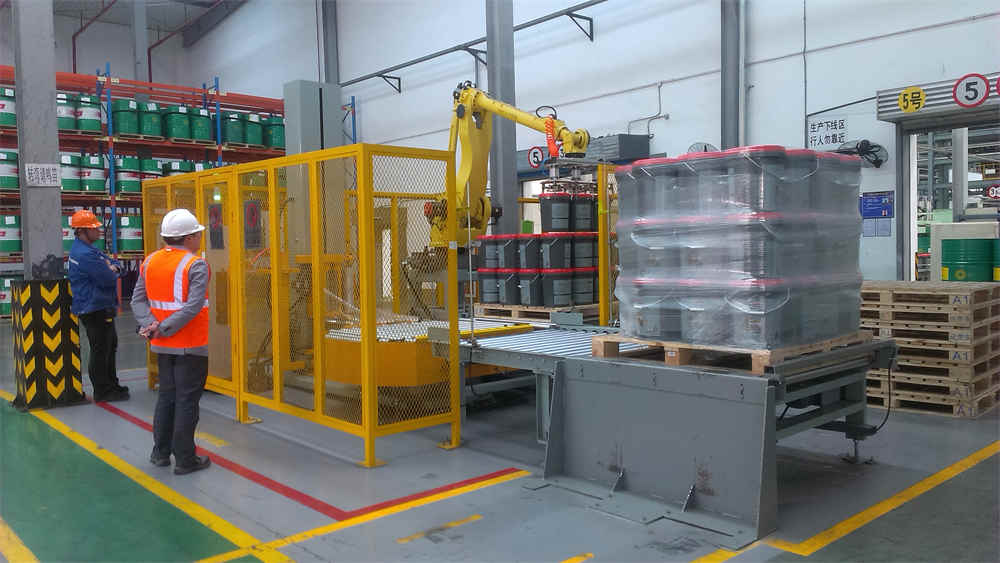

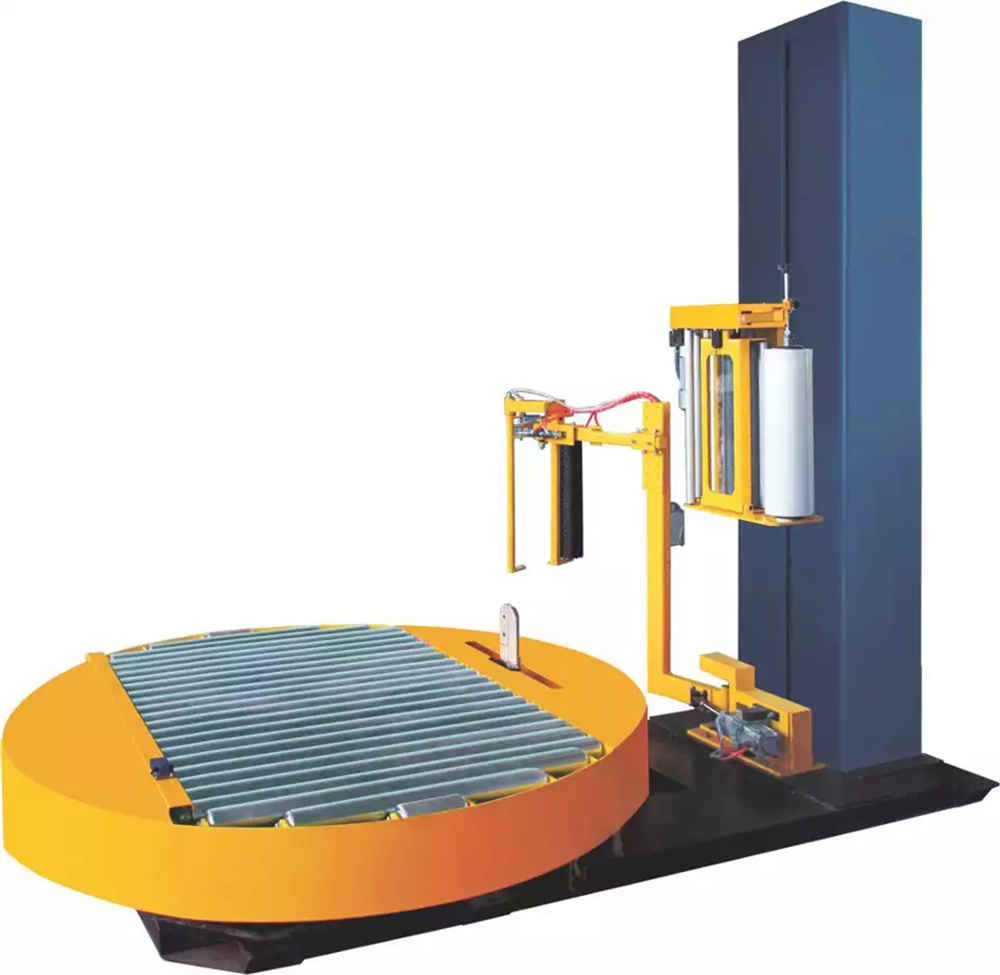

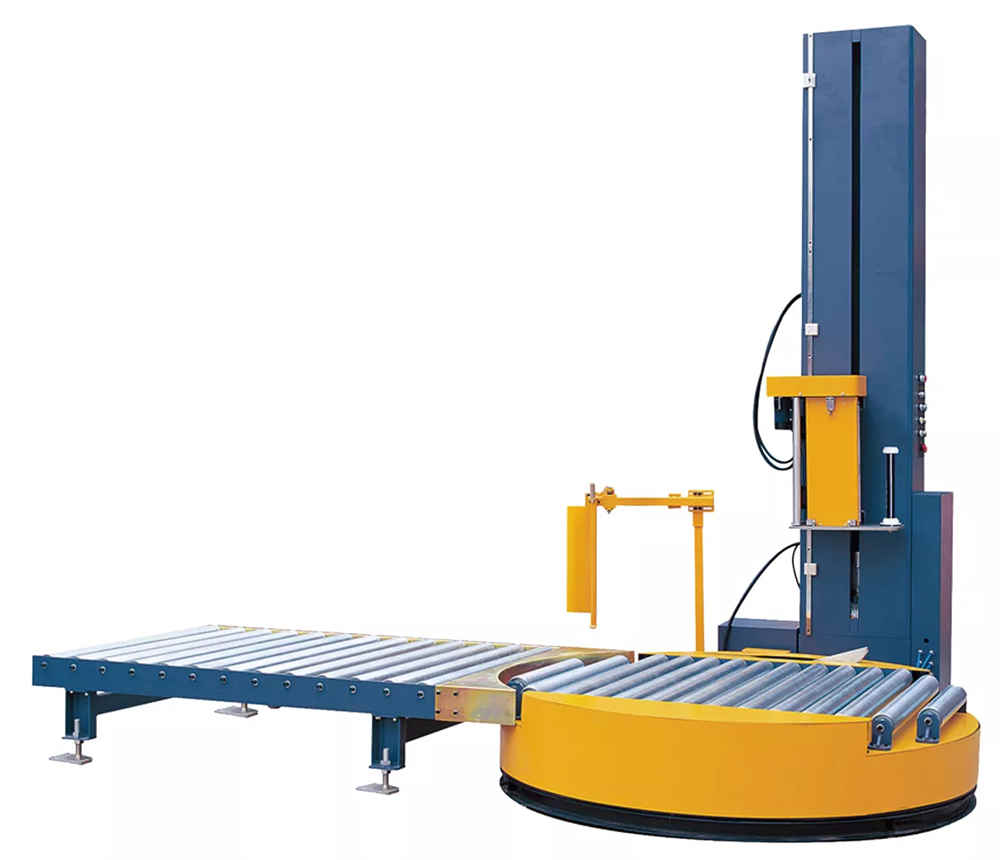

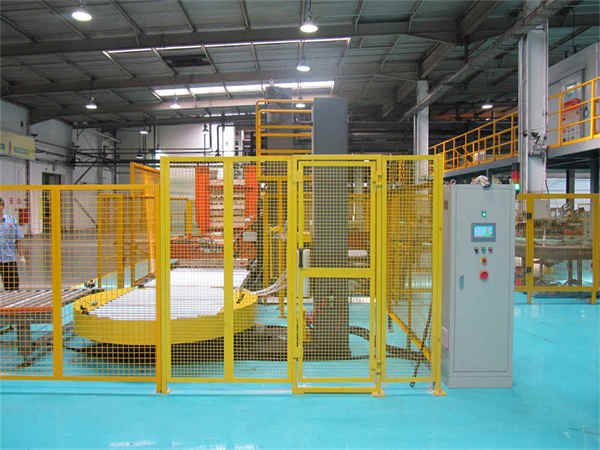

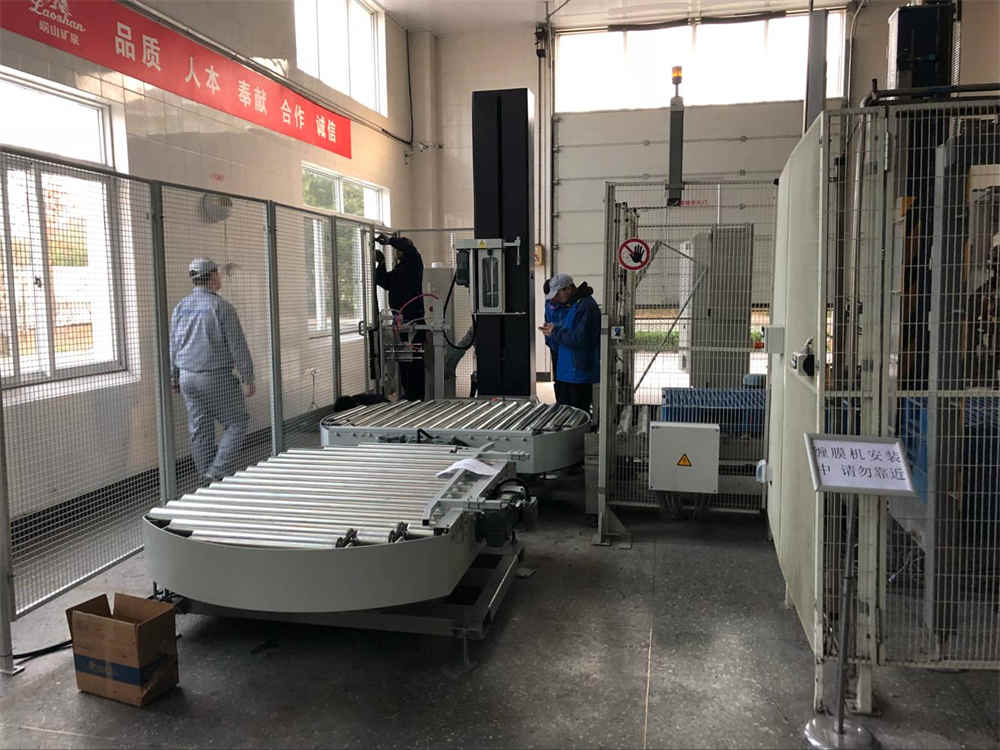

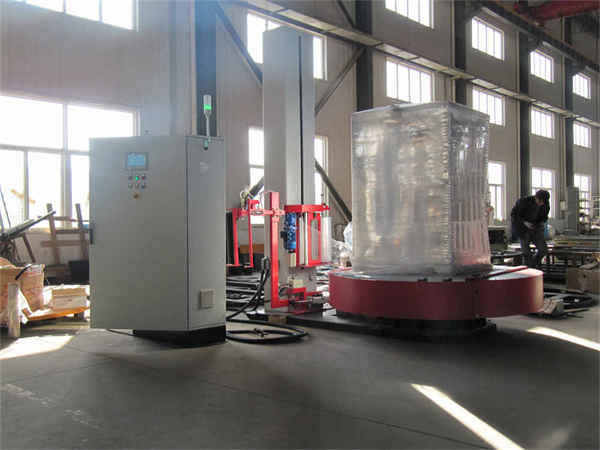

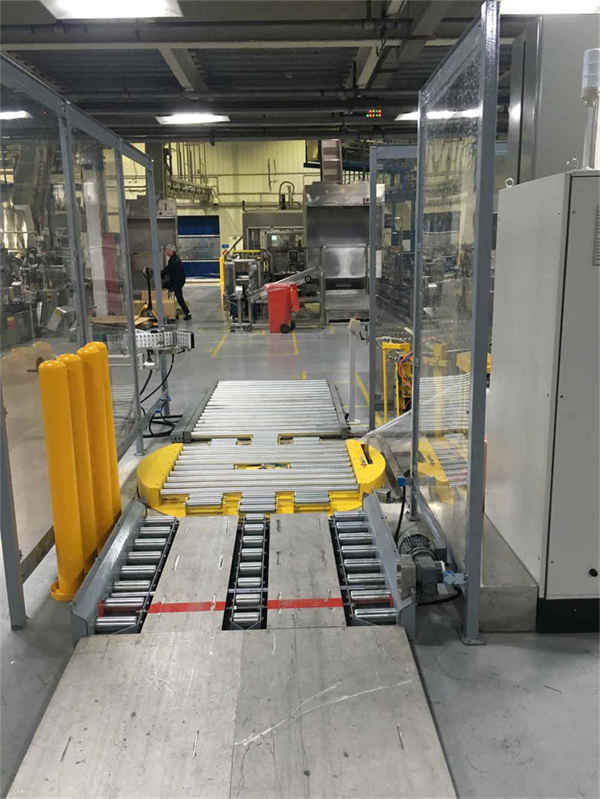

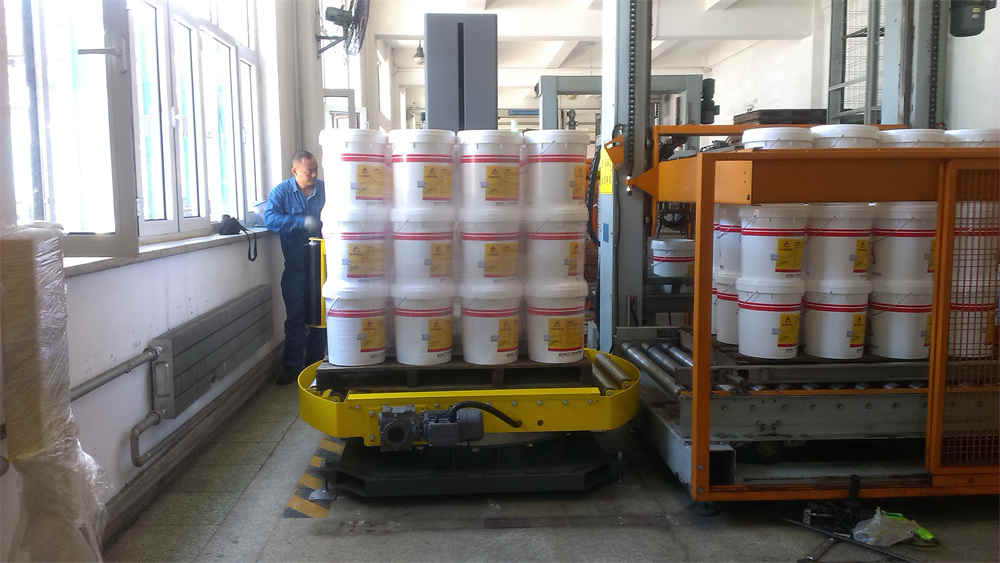

Imagem da máquina ( apenas para referência ):

Mais informações, entre em contato conosco a qualquer momento.
