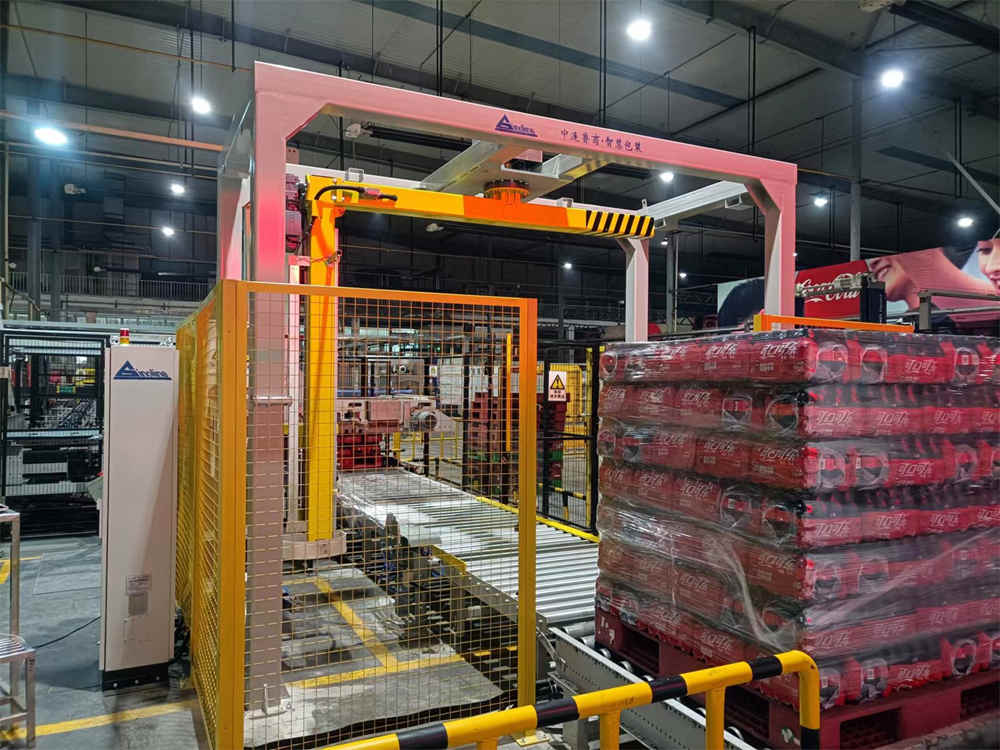

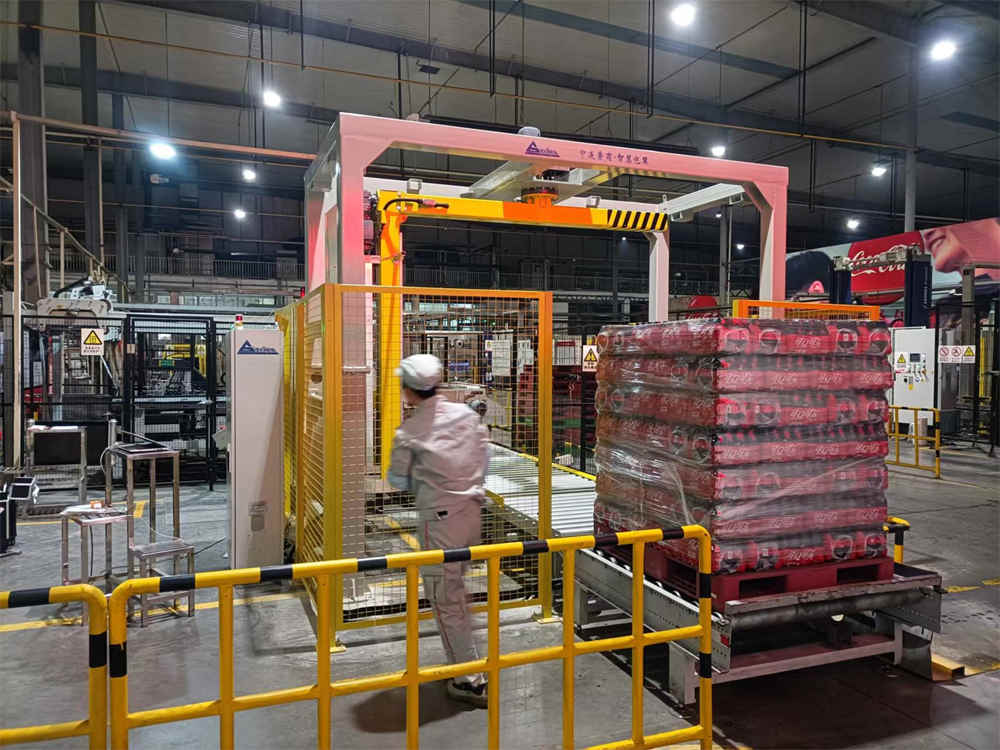

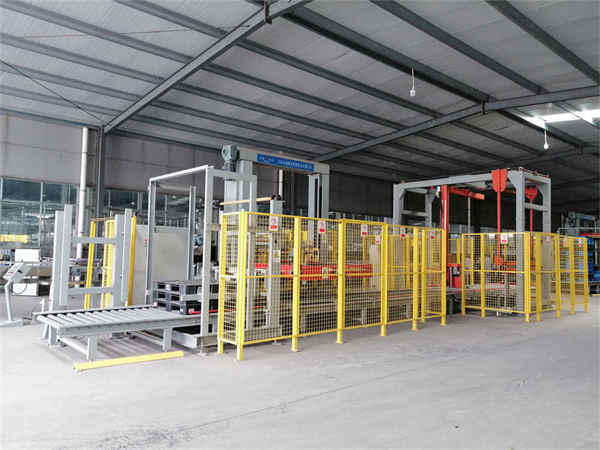

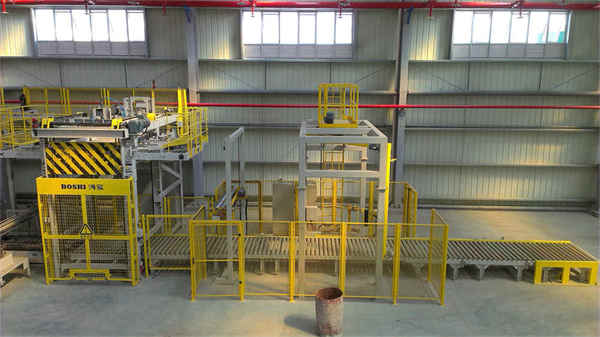

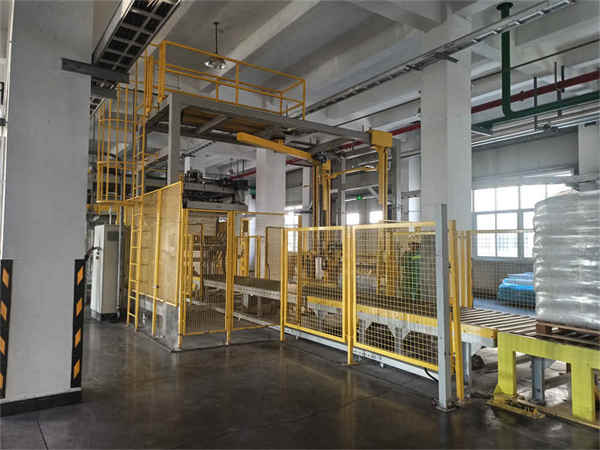

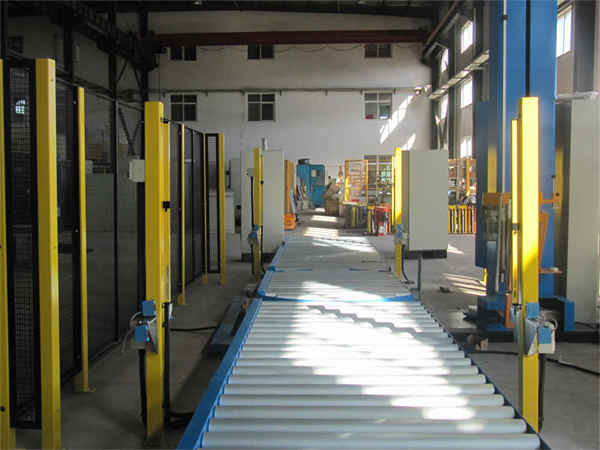

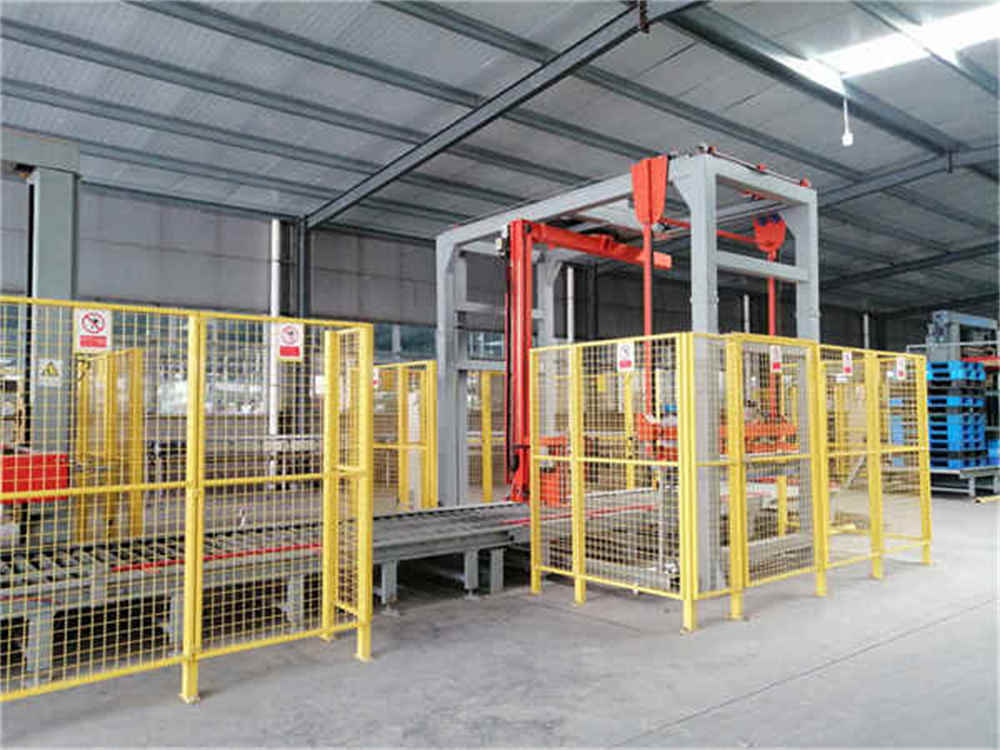

Envoltório de filme estirável de braço giratório ZL1800FZ-PL

2 、 Dados técnicos principais da embalagem do braço da plataforma giratória :

2 .1 data técnica:

1. Rolamento da máquina: 2000Kg (máx.)

2. Eficiência da embalagem: 30 cargas/hora (máx.) (calculado de acordo com duas camadas de embalagem) (10.000 garrafas/hora)

3. Velocidade da linha transportadora: 140mm/s

4. Elevação da superfície de transporte: 500 mm (a ser determinado)

5. Velocidade do balancim: 15 rpm (máx.)

6. Potência total: ~3KW

7. Peso Operacional: 2000Kg

2 .2、material de embalagem

Filme estirável: 3 polegadas de diâmetro do núcleo, 500 mm de largura, o diâmetro do filme é de 260 mm, espessura do filme: 20－35μm

2 .3、Preparação do local

Fonte de ar comprimido:

1. Tensão de trabalho: 380VAC/trifásico, 5 fios/50Hz

2. Consumo de ar: 1000ml/min, sem óleo ou água

3. Pressão de trabalho pneumática: 0,5~0,6MPa

4. Potência total: ≈ 3kw

3 、 faixa de alimentação

3 .1 máquina de embalagem de filme de braço rotativo (1 conjunto)

3 .1.1 Sistema de acionamento do braço rotativo (1 conjunto)

1. Regulagem de velocidade de frequência variável do motor com frenagem.

2. Redutor de balancim: marca nacional famosa

3. Potência: P=1,1KW

4. Regulação de velocidade de frequência variável com freio para acionamento oscilante

5. Guia do balancim.

6. As duas extremidades do balancim são equipadas com duas posições limitadoras fixas e móveis.

3 .1.2 peças do carro do filme (1 conjunto)

1.  O transporte de filme adota acionamento por corrente para elevação, que é estável e confiável;

2.  Motor redutor de condução de levantamento de carro de filme: redutor de sem-fim de turbina;

3.  Potência do motor: 0,37kw;

4.  Taxa de estiramento do carro de filme: 1: 2,5

5.  Marca do motor redutor de elevação: marca famosa da China

3 .1.3 peças da estrutura principal (1 conjunto)

1. O rack é uma estrutura de aço de tubo quadrado de quatro colunas tipo pórtico, e o material é perfil Q235.

2. A parte superior da estrutura está equipada com um suporte de acionamento.

3. Os componentes do balancim são fixados na estrutura do balancim através do anel giratório.

3 .1.4 dispositivo de proteção de segurança (1 conjunto)

1.  As peças da cremalheira da máquina  são equipados com dispositivos de proteção de segurança e redes de proteção, e as travas das portas das redes de proteção são intertravadas com o equipamento. Quando as portas de segurança são abertas, o equipamento para de funcionar;

2.  Tamanho das redes de proteção, 3900mm(L)X3640mm(W)（Sujeito a desenhos）

3.  Depois que o equipamento funciona, a posição de parada fica na extremidade inferior esquerda e a porta da rede de proteção fica na extremidade inferior direita;

4.  O protetor de porta usa um interruptor tipo plugue.

3 .1.5 carro de filme (1 conjunto)

1.  O interruptor fotoelétrico é instalado no carro do filme para detectar automaticamente a altura dos produtos;

2.  Capacidade de potência do motor CA: 0,37KW;

3.  Taxa de estiramento: 1:2,0, velocidade de alimentação do filme ajustada;

4.  O interruptor de aproximação funcionará para acionamento do motor se não houver quebra de filme;

5.  Mecanismo de acompanhamento do transporte do filme;

6.  O filme  carruagem  o braço de alimentação do filme gira e o interruptor de proximidade controla o início e a parada do motor de alimentação do filme para obter o acompanhamento da alimentação do filme.

3 .1.6 Filme automático anexado e cortado (1 conjunto)

Pneumático  sistema: AirTAC

3 . 2  sistema pneumático

Fornecimento de ar: fornecido pelo usuário。

Peças: AirTAC。

3 . 3  Dispositivo de segurança:

1. Início do braço giratório e intertravamento da linha transportadora.

2. Princípio de proteção de segurança do refletor de anel de nylon.

3. Proteção do interruptor fotoelétrico da placa refletora: quando há objetos na direção de execução, o anel de nylon se deforma, a placa refletora se desvia, o interruptor fotoelétrico perde o sinal e a máquina para. Quando há um espaço entre a placa refletora e o interruptor fotoelétrico, o interruptor fotoelétrico perde o sinal e a máquina para.

3 .5：Sistema elétrico

1. Controle programável do PLC;

2. A operação da tela sensível ao toque, as camadas de enrolamento e os tempos podem ser definidos;

3. Interruptor fotoelétrico pode detectar automaticamente a altura das mercadorias;

4. Movimentação do anel giratório, posicionamento preciso;

5. Configuração de parâmetros digitais: velocidade de rotação do cantilever, velocidade de elevação da cremalheira da membrana, velocidade de saída da membrana;

6. A máquina está equipada com funções de interruptor automático, manual e lateral para melhor garantir a operação do sistema de embalagem;

7. A luz de advertência está definida para a operação da máquina.

4 、Principais peças elétricas e peças de reposição

5 、Serviço técnico:

Instalação (na China) :

Enviaremos nossos engenheiros de campo para sua fábrica para instalação e teste, você deve fazer uma boa preparação do local。

Treinamento (na China)

Treinaremos seu funcionário para operar e consertar a máquina e podemos alcançar uma alavanca alta, geralmente resolvendo os problemas em uma hora。

Garantia (na China)

1 ano de garantia .

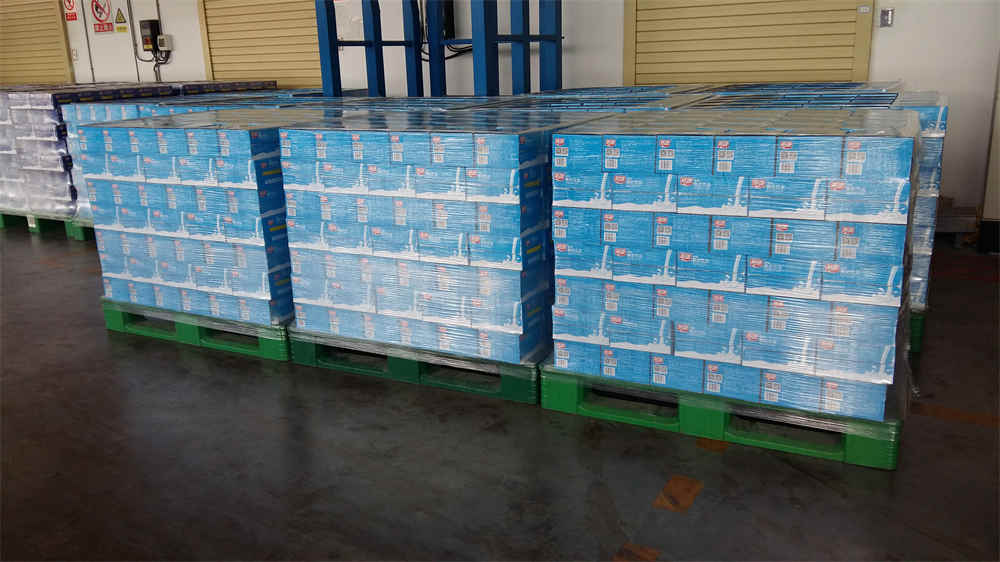

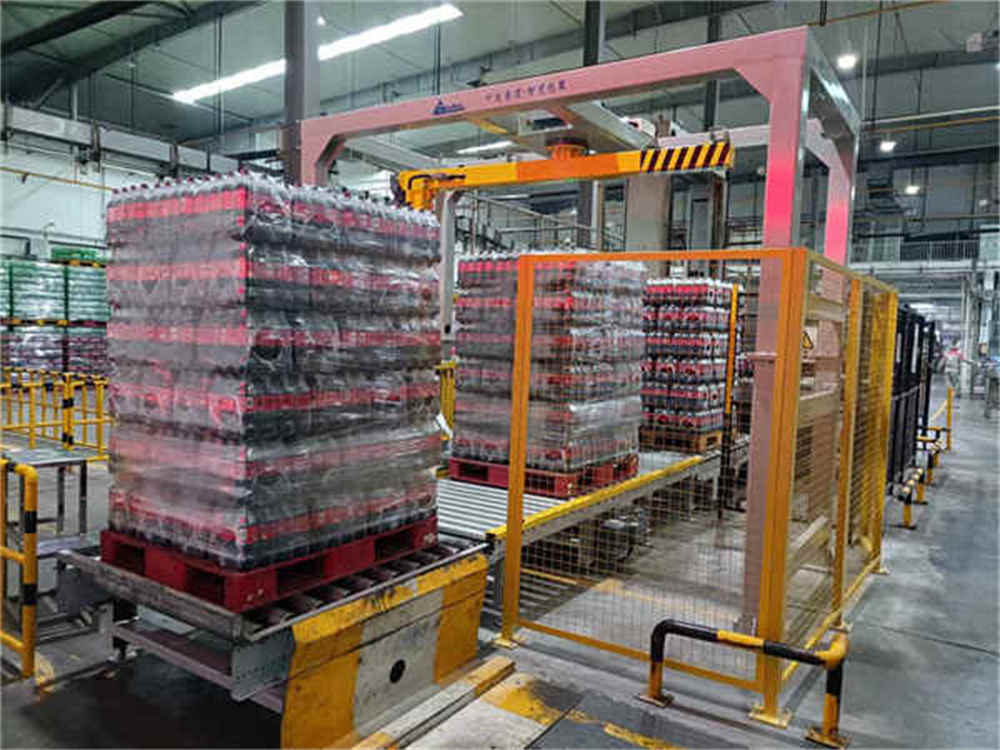

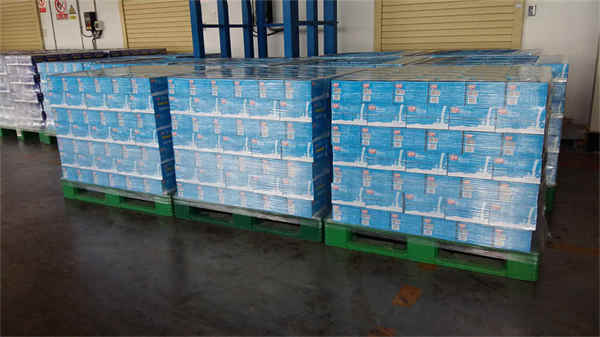

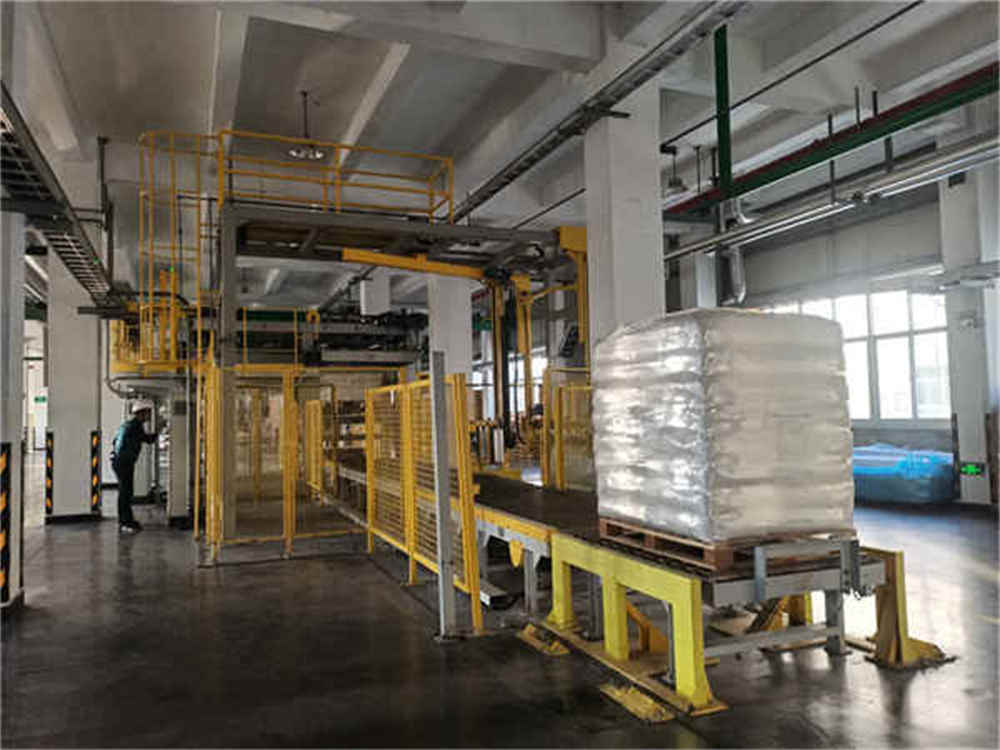

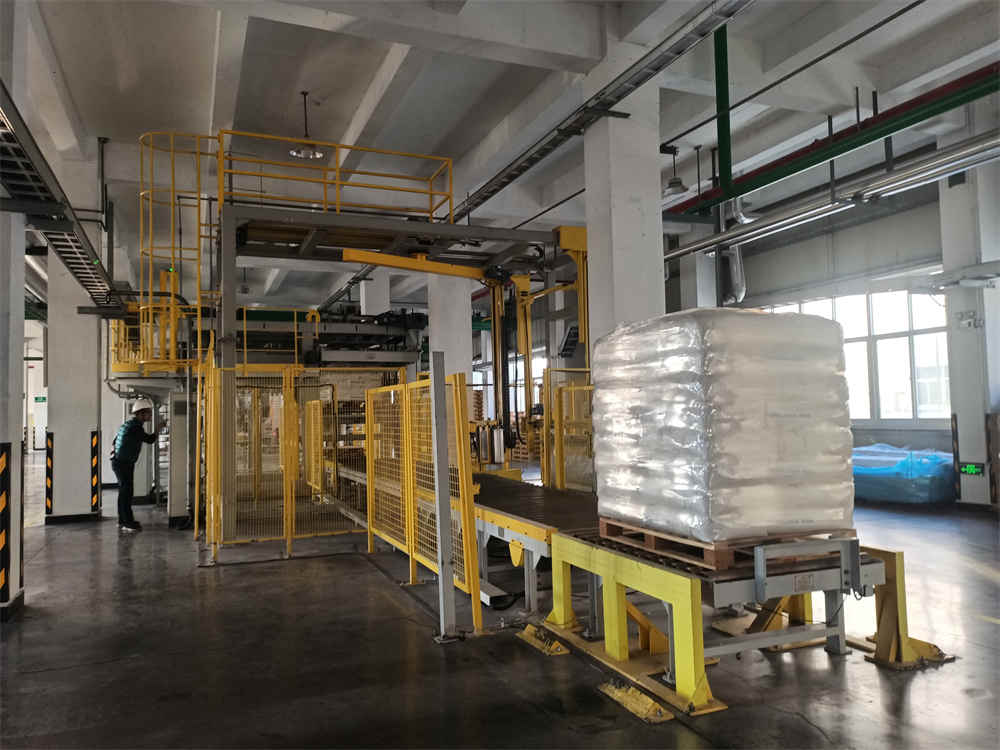

Imagem do efeito de embalagem da máquina ( apenas para referência ):

Mais informações, entre em contato conosco a qualquer momento.
