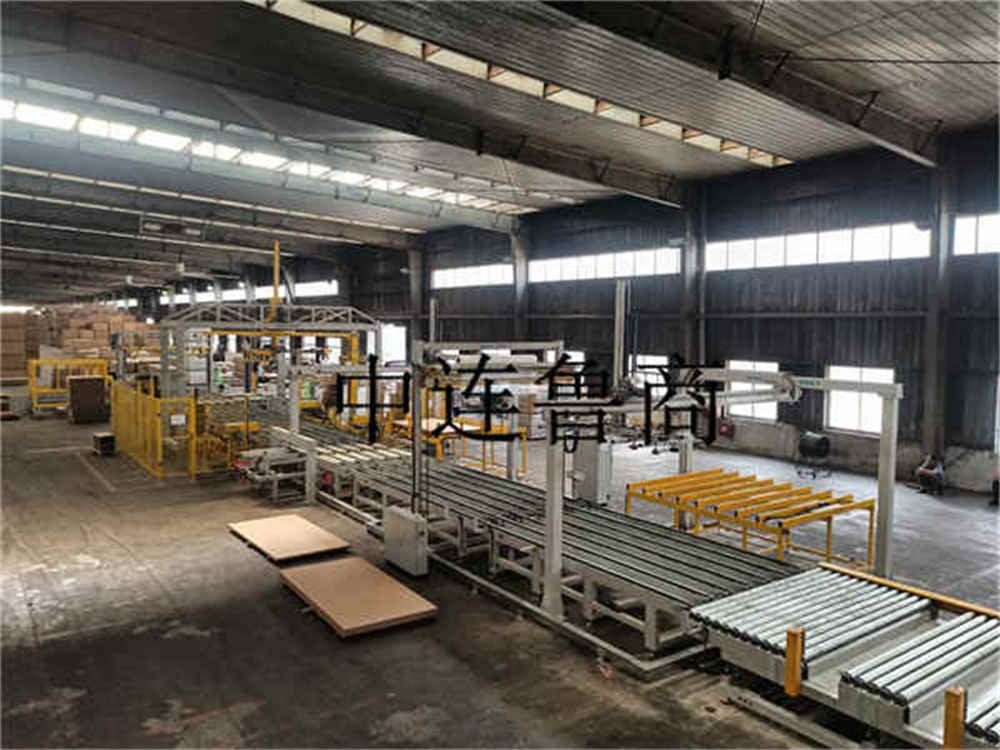

Sistema de embalagem inteligente para tábuas de madeira feitas pelo homem

Sistema de empacotamento inteligente para o homem do esquema de placas de madeira feito:

1. O transportador de transferência requer transmissão estável. Use frequency conversion to adjust the conveying speed, slow start and stop, strictly require the machining accuracy of outsourcing suppliers, strictly require the assembly accuracy of workshop and on-site commissioning personnel, to ensure smooth and reliable conveying (workshop assembly personnel are of high quality, using the company's best team assembly, commissioning, the average experience in the assembly industry is more than 10 years).

Winding machine using top upper broken film winding machine, the first in China, your unit wood-based panel size change width: 910 -2100mm, large changes, so the traditional ground-placed upper film breaking mechanism can only meet the packaging effect of the largest size wood-based panel stack, slightly smaller or smallest size wood-based panel packaging effect is not guaranteed, change the peer equipment winding after the winding film welding film is unstable, winding film into the warehouse floating tail and Outros problemas não podem ser eliminados, resultando em um efeito de embalagem ruim.

2, film frame advantages: change the original proximity switch control film feeding motor start and stop mode for analog controller to control the film feeding motor film feeding speed, effectively avoid the change range of packaging is too large, the use of the same film tension mode, caused by frequent film failure, the use of analog controller, control the film feeding speed, when the size of the goods changes, the film feeding control system will according to the length of the film feeding and the rotation angle, select A velocidade de alimentação de filme apropriada, ou acelerar ou desacelerar, sob a premissa de garantir o belo efeito de enrolamento, a embalagem é estável e confiável.

Observações: O painel à base de madeira muda muito, largura: 910-2100mm, comprimento: 2100-2830mm, portanto, o tradicional mecanismo de quebra de filme superior do solo pode atender apenas ao efeito de embalagem dos maiores painéis de painel baseados em madeira, e o efeito de embalagem de painéis de madeira ligeiramente menor ou menor não é garantida.

3. Nada menos que 60 papelão de canto é colocado no armazenamento de papelão de canto (dosagem de duas horas, equivalente a um filme de filme enrolado, um rolo de filmes de enrolamento de máquinas de peso de 15 kg pode ser ferido 60-70 torr), o que é conveniente para substituir materiais de embalagem, como filme de enrolamento e papelão canto ao mesmo tempo.

4, colocação do bloco de almofada, posicionamento manual único> 100, não menos que 1 hora, devido às especificações do painel baseado em madeira do usuário, é diverso, 80% para fins de que não há quatro ou oitavos (2440 × 1220) mm, se o tamanho da manutenção não é que as almofadas não tocam, as almofadas não são usadas, que não são usadas as almofadas, que não são usadas, as almofadas não são usadas. ser alcançado.

5. The strapping machine design special belt coiling mechanism, the use of 70kg/roll strapping belt at a time, a roll of German head commonly used packing belt 1608 specification length can reach more than 5000m, use time of 10 hours, about equal to one day's packaging amount, one day do not need to replace the strapping belt, save the frequency of strapping belt replacement, more importantly, solve the replacement of the strapping belt easy to cause common failures of the Baler, faça a máquina funcionar sem problemas, para que o operador funcione mais suavemente.

Pedido de embalagem e precauções de embalagem

1. O painel à base de madeira após a placa de inspeção passar pelo transportador (a necessidade de trazer sua própria) para a extremidade frontal da linha de embalagem (número de série 1) do tipo de direção elétrica, o painel à base de madeira após a placa de inspeção uma placa de proteção acabada a ser embalada.

2. A placa de embalagem passa pela linha de transportadores do fabricante de classificação a montante, entra no transportador de direção e transferência (número 1) de direção elétrica e transferência, comunica e as dicas com o sistema de controle do fabricante de transportadores de classificação a montante, de acordo com a direção da linha de embalagens.

3. A placa de embalagem é transportada através do transportador de corrente (número 2) de 3500 mm de seis fileiras e entra na estação de placa da máquina de contagem automática automática (número 4) de placa de contagem automática, placa de contagem automática, calcule com precisão o número de cada placa, prompt automático, adicione manualmente e subtraia as placas de acordo com o prompt para o promotor

4. A placa de embalagem é transportada através do transportador de cadeia de seis fileiras (número 2) de 3500 mm e entra na máquina de alinhamento automático (número 5) de alinhamento automático, alinhamento automático, dispositivo de alinhamento de aperto pneumático em ambos os lados do transportador, com mecanismo de levantamento de estrutura especial.

5. A placa de embalagem a ser empacotada é transportada por (número número 2) de 3500 mm de transportador de corrente de seis linhas e entra (número de série 5), tudo de si mesmo por si só

6. A placa de embalagem a ser empacotada é transportada através do transportador de cadeia de seis fileiras (número 2) de 3500 mm de 3500 mm e entra na máquina de placa de sucção automática (número 6) para a colocação automática da placa de tampa superior.

7. A placa de embalagem é transportada através do transportador de corrente de seis fileiras (número 2) de 3500 mm de 3500 mm e entra na máquina de proteção de ângulo automático (número 7) (número de serial), (número de serial número 8) da máquina de enrolamento on-line do rocker de filme superior automático para adição automática de papelão de fachada, enrolamento automático.

8. A placa de embalagem a ser empacotada é transportada pelo transportador de corrente de 3500 mm de 3500 mm de 3500 mm, entra no transportador de transferência (número 9) de transferência e ((número de série) do transportador da correia, entra na (número 11) de mecanismo de tira e aclatando o protetor de esquina e se aglomeram e formam a proteção de canto pequeno na longa proteção do lado do lado.

9. A placa de embalagem retorna à linha principal através do transportador e entra no (número de série 12) através do (número de série 2) de 3500 mm de transportador de corrente de seis linhas em toda a pilha, além de blocos de proteção de canto plano, mais barata de proteção de canto.

10. A placa de embalagem entra na estação de empilhadeira através do transportador de corrente de seis fileiras (número 2) de 3500 mm.

11. Precauções:

1) Todo o layout da linha leva uma linha reta, menos transferência de carga, economiza espaço e custo.

2) Sob a premissa de atender à eficiência da embalagem, quanto menos o transportador de buffer, melhor e economizando espaço.

3) O empurrão da máquina de enrolamento aumenta ao enrolamento e pode embrulhar o fundo da placa acabada a 50 mm para dentro.

4) O bloco da almofada é cortado e ligado para a placa acabada do lado da demanda, a parte inferior da almofada é ranhurada no centro e o tamanho da ranhura está sujeito ao design e negociação reais entre as duas partes, que podem ser maiores que a largura da correia de embalagem, para não entrar em contato diretamente com a correia de embalagem.

5) Sistema de controle Siemens (PLC, inversor, tela sensível ao toque), componentes pneumáticos usam festo (ou marca de qualidade equivalente), o Reducedor de Motor usa Boneng ou marca de qualidade equivalente.

Escopo de fornecimento:

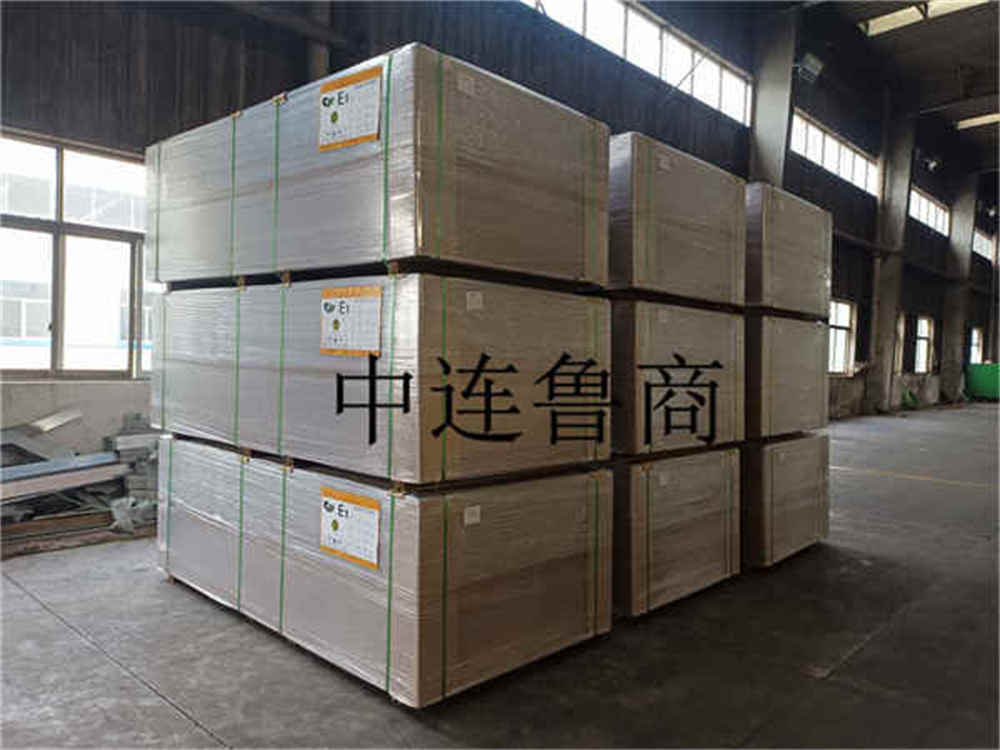

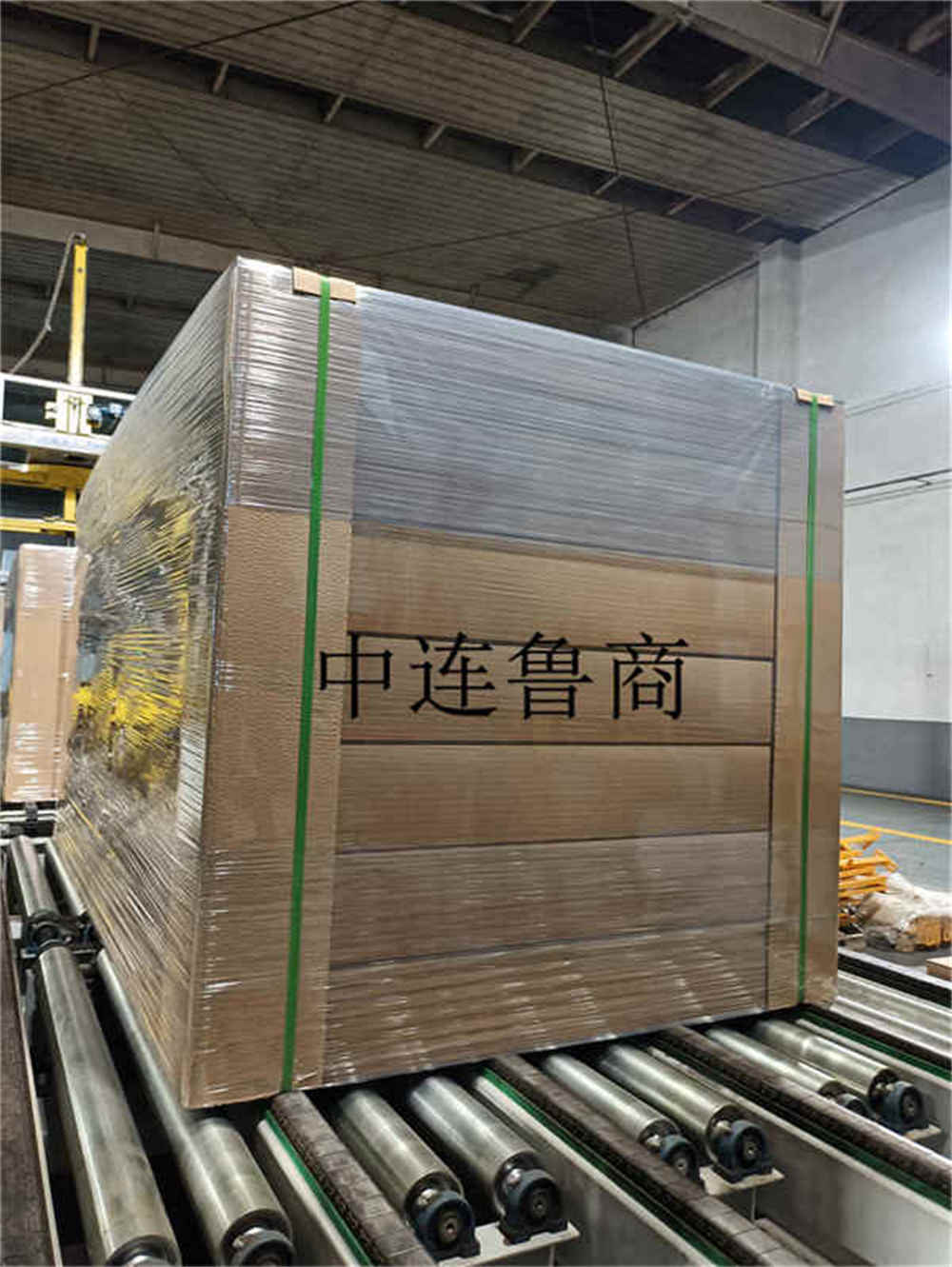

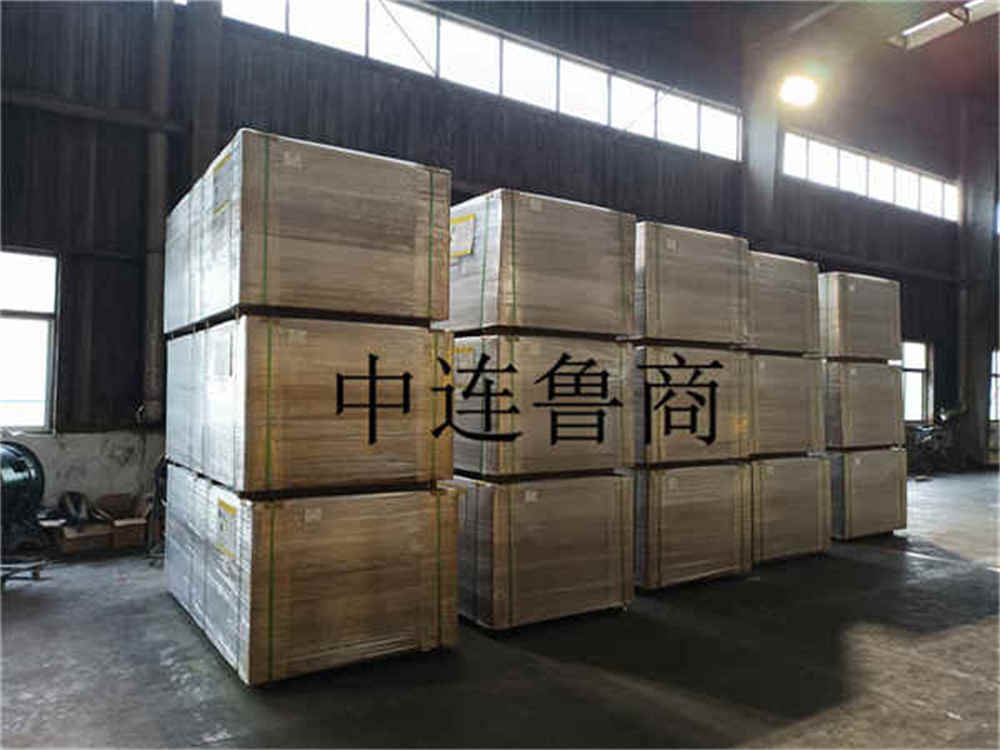

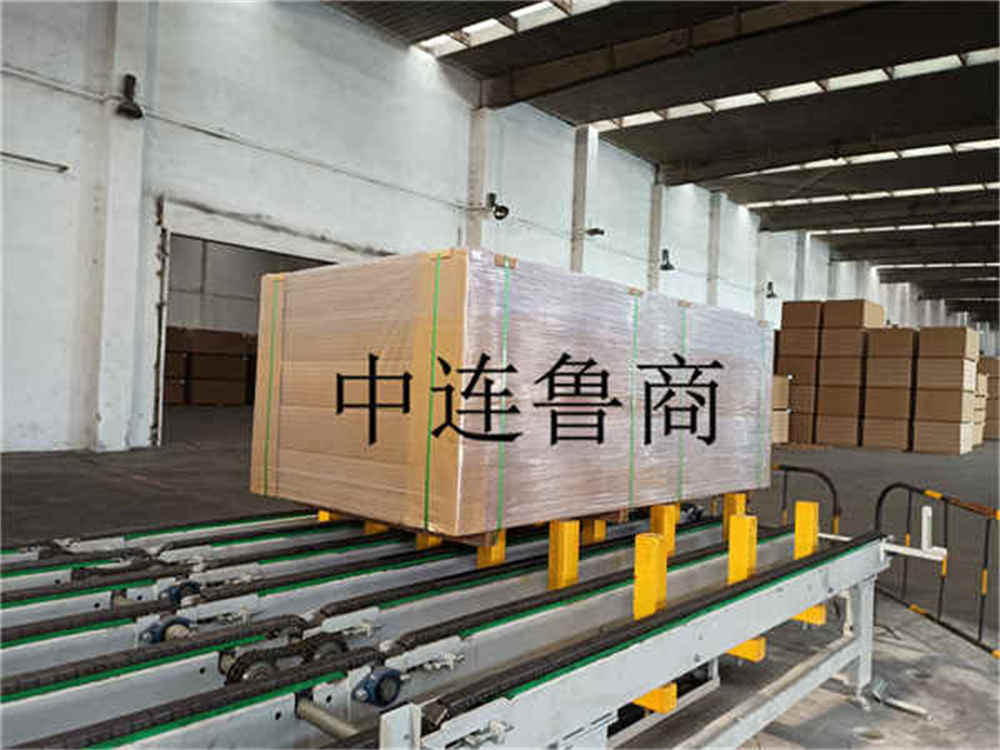

Imagens de efeito de embalagem:

SeVocê tem algum requisito, entre em contato comigo a qualquer momento.Podemos ajudá -lo a projetar o que você precisa e o melhor para você.

Mais informações, entre em contato comigo a qualquer momento!
