Requisitos de design e recursos implementados:

Carga da máquina: 500Kg/m (max)

Eficiência de embalagem: 42 torr/h

Velocidade da linha transportadora: 12-18 m/min (conversão de frequência ajustável)

Elevação da superfície do transportador: a seção frontal do transportador de rolos de elevação é de 400 mm ± 20 mm e a parte traseira do elevador elétrico é de 950 mm ± 20 mm (sujeito aos desenhos de projeto específicos, mas os engenheiros técnicos são obrigados a fazer o mais baixo possível , quanto menor melhor)

Velocidade do Rocker: 15rpm (max)

Velocidade horizontal: 15-25rpm (max)

Tensão de trabalho: 380VAC/3 fases 5 fios/50Hz

Consumo de ar: 3000ml/min

Pressão de trabalho pneumática: 0,5~0,7MP

Filtração: 40 μm

Qualidade: ar isento de óleo e isento de água

Entre em contato agora E-mail Telefone WhatsApp

Detalhes do produto

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.2、Materiais de embalagem:

1. Filme estirável LLDPE;

2. Espessura: 20-35μm Diâmetro externo máximo: 240mm Furo interno do núcleo do papel: Ø76mm Núcleo do papel .

1.3、Outras instruções:

A direção do carregamento deve garantir que seja conveniente para as empilhadeiras descarregarem;

Paletização de mercadorias em caixas para paletes de papel (sistemas IKEA);

A película superior e a proteção dos cantos são processadas manualmente pelo demandante para adicionar e fixar, sendo que o tipo de palete é mostrado no anexo;

As dimensões de toda a carga constam do Anexo 2;

O peso máximo de uma única palete de carga é de 400kg.

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.4、Função de implementação:

As mercadorias são empurradas manualmente para o transportador automático para carregamento. Ao carregar, o operador deve controlar a velocidade das mercadorias para proteger o canto inferior da bandeja de papel contra danos devido à diferença excessiva de velocidade.

Consulte o diagrama do esquema técnico para a direção do carregamento;

O carrinho de carregamento manual é elaborado pelo demandante, devendo o projeto ser negociado com o fornecedor para que o equipamento do fornecedor seja perfeitamente atracado no carrinho do demandante;

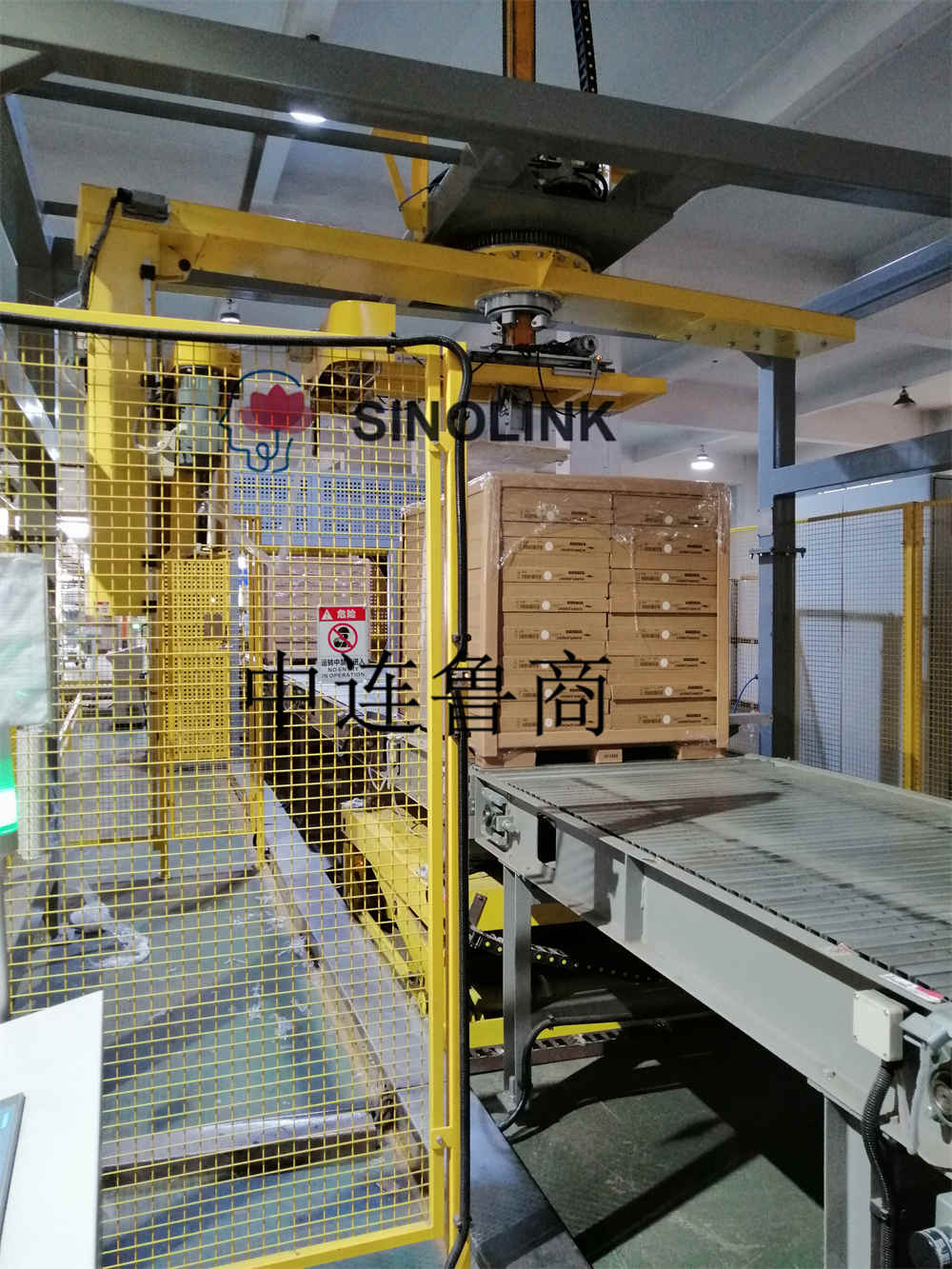

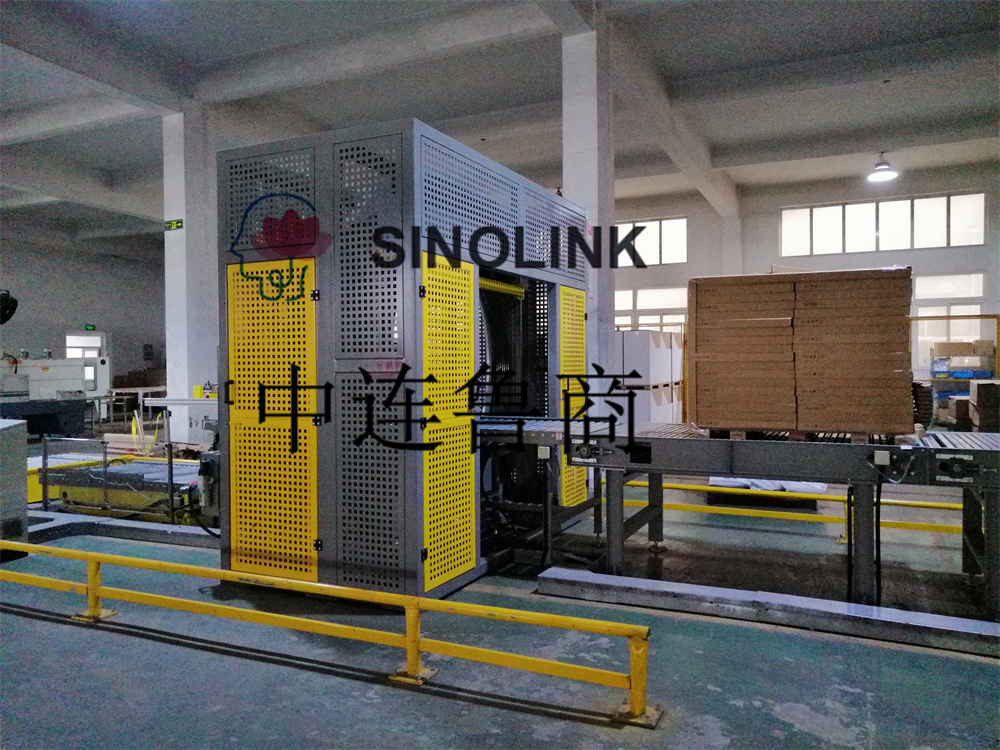

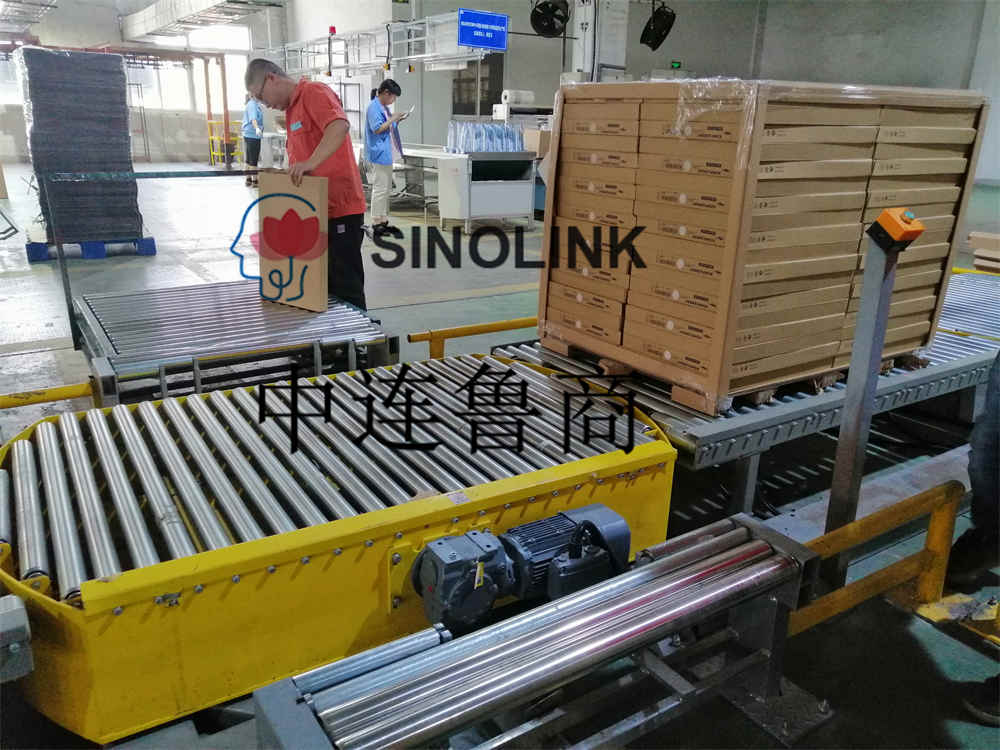

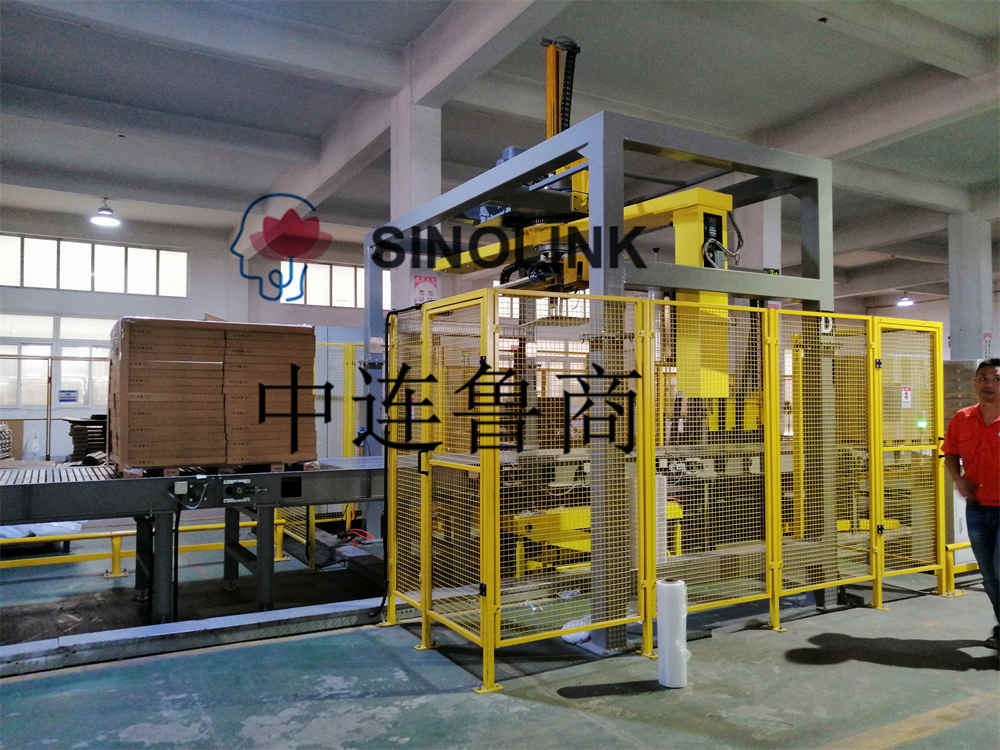

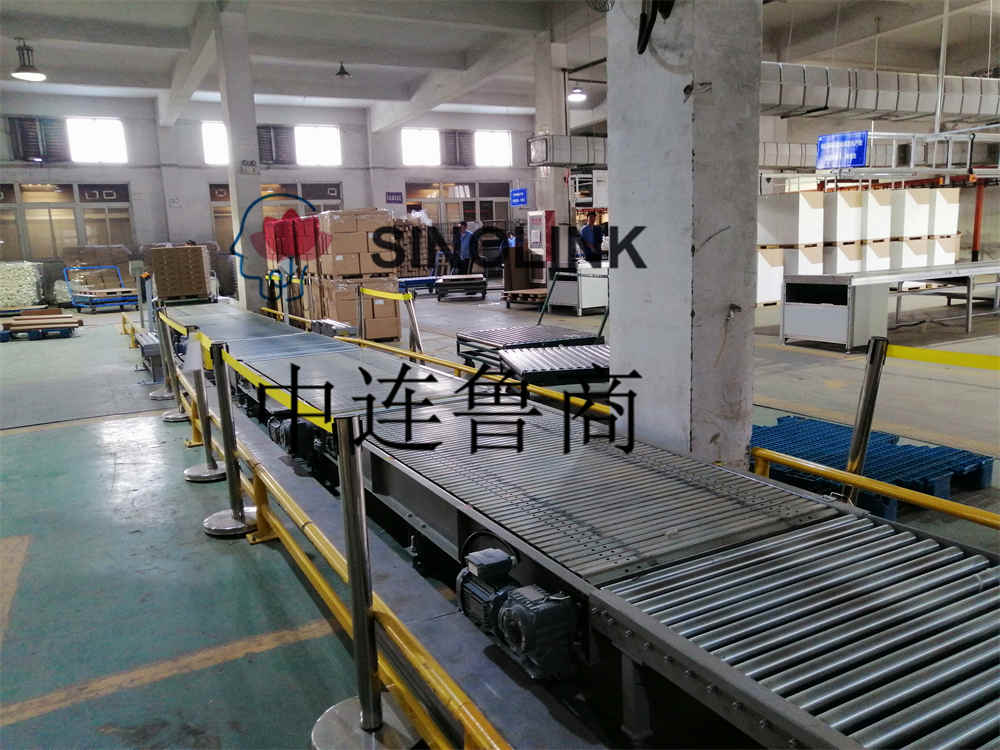

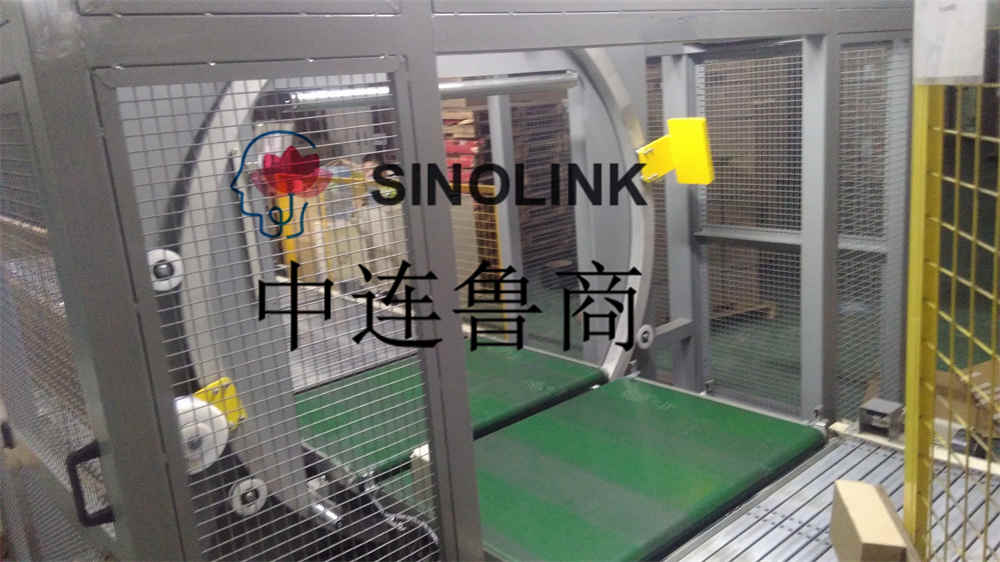

Material de entrada de 6 linhas da extremidade frontal do lado da demanda (cada linha de mercadorias é diferente) ——— transportador de mesa giratória (empurrado manualmente para o transportador automático por carrinho de carregamento manual não motorizado) ——— transporte de corrente ——— elevador elétrico de rolo pequeno ( elevado de 400mm a 950mm de altura pelas mercadorias) ——— enrolamento horizontal (ao cintar) ——— máquina de embalagem de enrolamento automático de filme quebrado superior superior (com macaco hidráulico) ——— empilhador automático (cada produto precisa de controle manual de carregamento, em pares para empilhar, carregamento misto não é em pares, causará empilhamento não homogêneo do produto ou consequências ainda mais graves, portanto, o pessoal do carregamento deve confirmar por si mesmo);

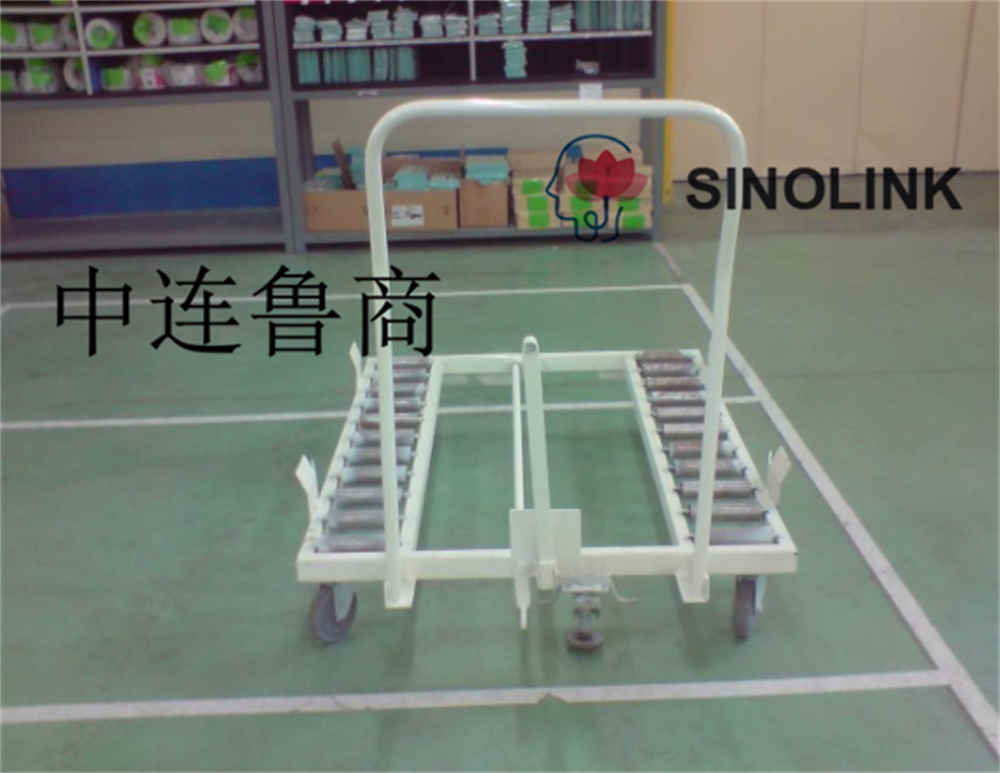

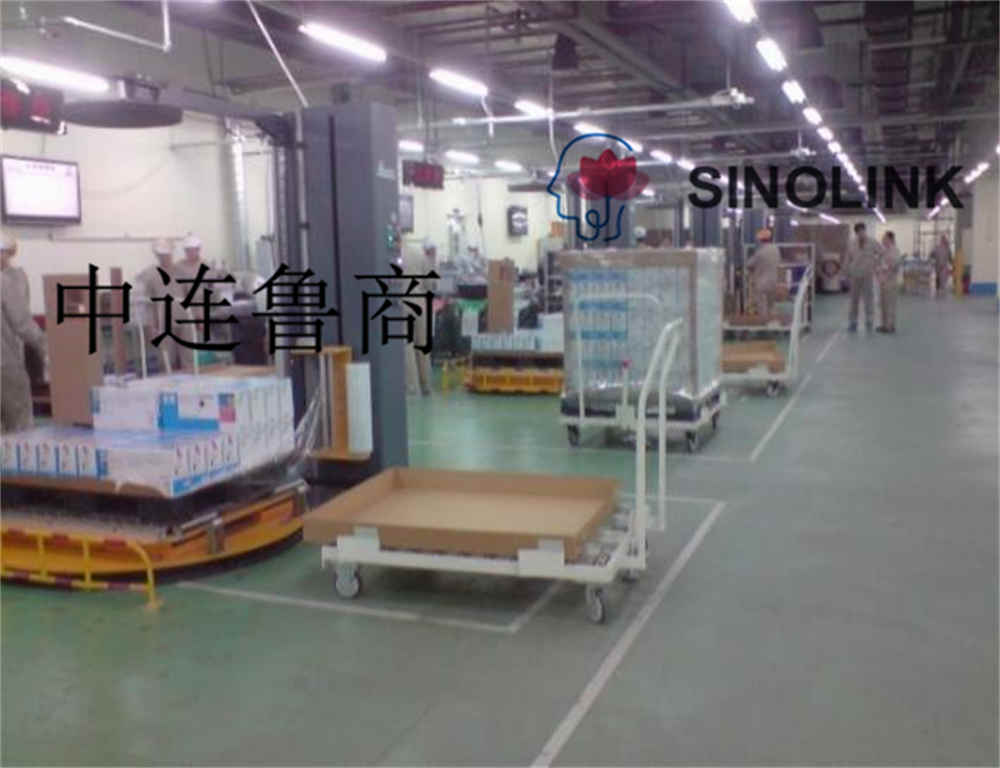

A forma de carregamento é um carrinho manual, conforme figura de referência a seguir:

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.5. Sistema de controle e função de proteção

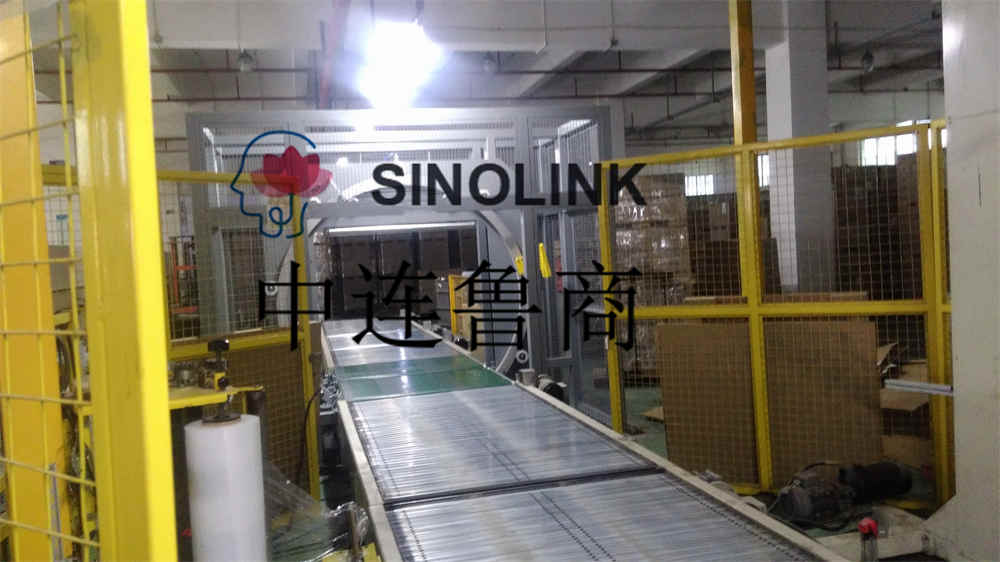

As partes principais do equipamento são protegidas por uma rede de proteção de segurança, e uma porta de segurança é instalada para garantir a entrada e saída suave do pessoal de manutenção, e uma trava de segurança é instalada na porta de segurança, e o equipamento para de funcionar e emite um alarme quando a porta de segurança é aberta ou não confirmada para travar.

Esquema do sistema de embalagem de transporte logístico

A planta final será fornecida em até um mês após a assinatura do contrato, prevalecendo a planta real de nosso departamento técnico para garantir a eficiência funcional e a orientação básica da discussão anterior.

A direção do transporte, envolvendo o enrolamento e inserção de paletes de papel;

A direção do carregamento deve garantir que seja conveniente para descarga de empilhadeira e empilhamento de empilhadeiras, e a posição de descarga de empilhadeira e empilhamento de empilhadeiras deve ser assegurada de que, no mesmo lado do transportador, a borda tomada pelo garfo de empilhamento do empilhador é a borda de enrolamento da máquina de enrolamento horizontal.

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

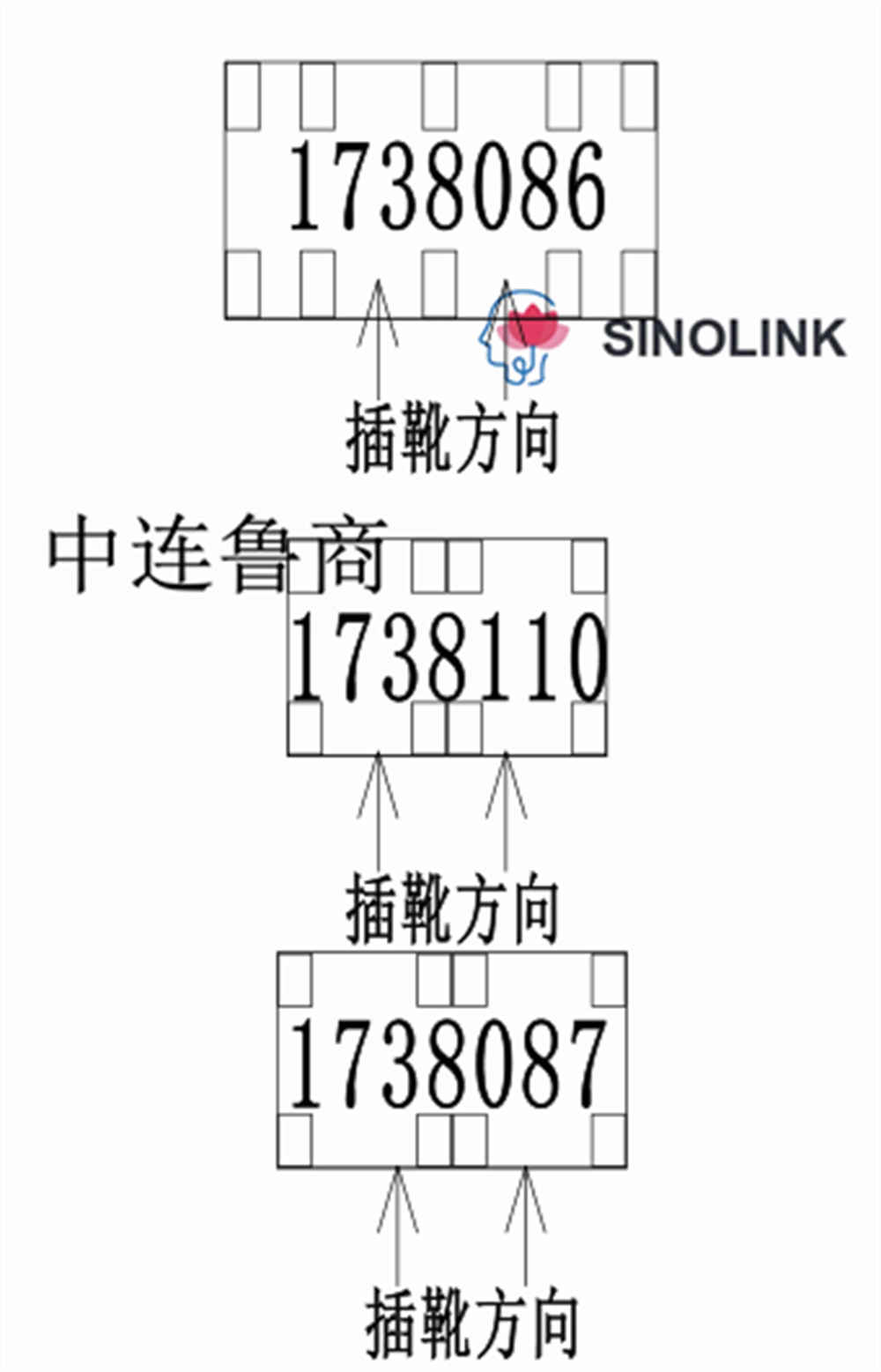

Observações: Bobinadeira horizontal, transelevador, empilhadeira para retirar a posição da carga exige atenção do operador demandante no carregamento, além dos três paletes a seguir (número da foto: 1738086, 1738087, 1738110), todos os paletes devem garantir que o direção dos três pés do palete é a direção do enrolamento, direção do empilhamento, garfo da empilhadeira para remover a direção da carga (a direção dos três pés do palete é a borda do enrolamento também é a borda de empilhamento do empilhador e o garfo da empilhadeira leva a borda na área de descarga), A forquilha de enrolamento ou empilhamento dos três paletes especiais ou a forquilha posicionada sob a forquilha são mostradas na figura abaixo:
