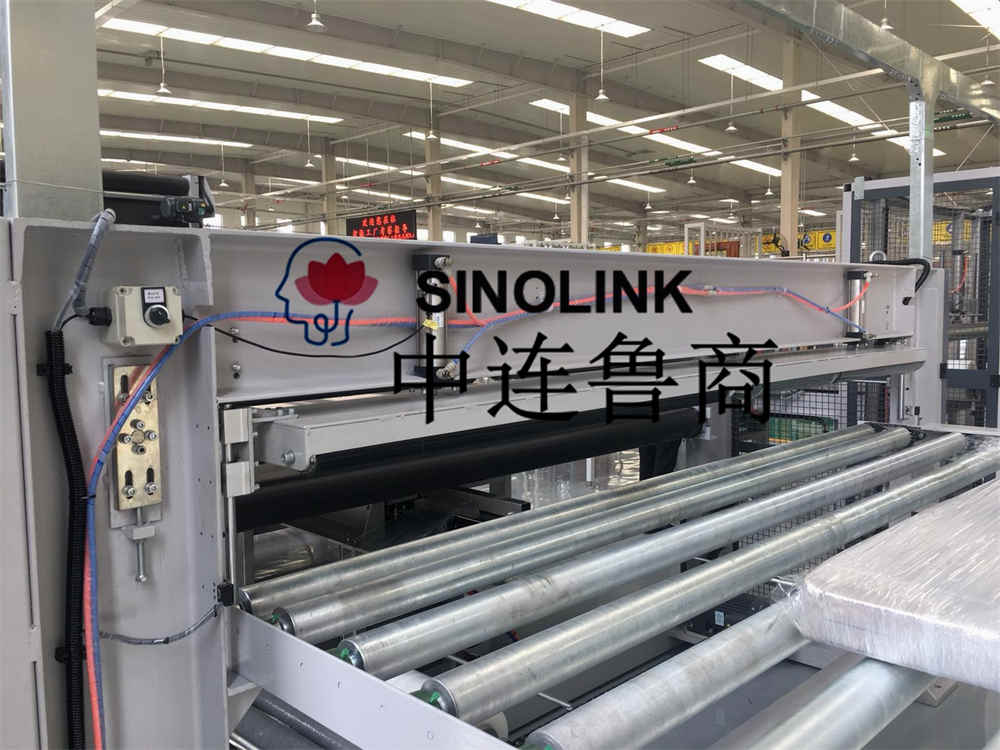

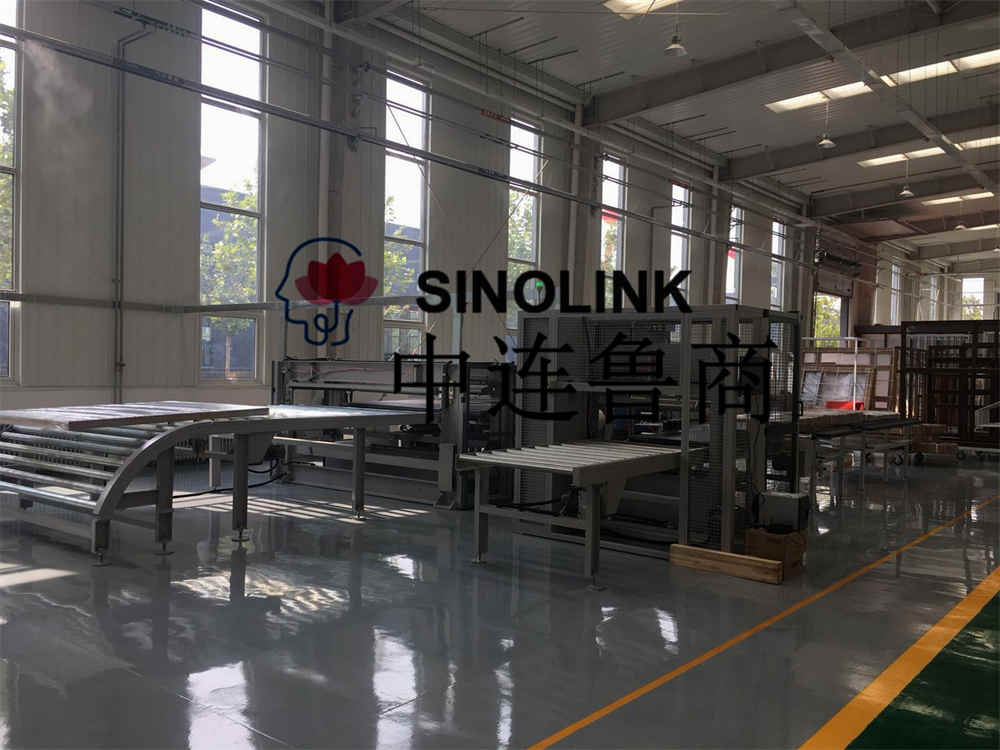

Máquina de embalagem de enrolamento de enrolamento horizontal larga para portas e janelas automáticas
Visão geral da máquina de embalagem de enrolamento horizontal de porta e janela automática:
1. Esta máquina de embalar é um equipamento especial para enrolar filme estirável automaticamente na placa. Desempenha um papel na prevenção da embalagem de mercadorias a granel, protegendo assim os produtos, economizando custos de embalagem, reduzindo a intensidade de trabalho dos trabalhadores e melhorando o efeito de embalagem de equipamentos especiais.
2. Coloque a placa na linha transportadora, e as mercadorias transportadas a montante são transportadas para a estação da máquina de embalagem através da linha transportadora, defina os parâmetros de embalagem e inicie manualmente a máquina de embalagem para realizar o processo de embalagem contínua. Saia da estação de embalagem para a próxima seção da linha transportadora. Preencha a embalagem de embrulho. Começa a próxima embalagem circular de carga.
Parâmetros técnicos de Máquina de embalagem de enrolamento de enrolamento horizontal larga para portas e janelas automáticas
1. Caderno de especificações e requisitos de embalagem
Embalagem: portas e janelas
Largura: 1000mm-2400mm
Espessura: ≤ 120mm, ≥80mm
Comprimento: ≥1200mm, ≤2400mm
2. Materiais de embalagem
Use um filme de embrulho de tamanho fixo
filme estirável LLDPE
Espessura: 20-30μm
Largura do filme: 500mm (tamanho fixo)
Diâmetro interno do cilindro de papel: 76.2mm
Diâmetro externo máximo do rolo de filme: 240mm
Escopo do Fornecimento:
1. Unidade principal (1 conjunto)
Carrinho de acionamento da estrutura de membrana:
Especificação do carrinho de acionamento do diafragma: 2700 mm
A estrutura da membrana pode ser ajustada a uma velocidade ajustável de 12m/min
Velocidade do carrinho: ≈7 voltas/min
Fonte de alimentação: 380V/50HZ
Motor de acionamento do carrinho com estrutura de membrana: marca doméstica bem conhecida
Potência do motor de acionamento do carrinho: 1,5kw
A placa do piso é maior e mais espessa
Espessura da placa de piso: 16mm
Dispositivo de topo pneumático
Parte superior de pressão pneumática, dois conjuntos
Curso de pressão descendente: 300mm Pode ser controlado individualmente, além de operação de caixa de botão
Curso superior de pressão lateral: 300 mm Pode ser controlado individualmente, além de operação de caixa de botão
Certifique-se de que as portas e janelas de 80-120 mm de espessura transportadas pela parte superior do transportador possam ser pressionadas após a pressão.
Rolos são usados para fixar o material e permitir que ele seja transportado sem problemas
Dispositivo de rack de membrana
Use filme de enrolamento de especificação fixa de 500 mm;
Material do filme de enrolamento: LLDPE, polietileno linear
Espessura do filme de enrolamento: 15-25μm
Diâmetro externo do rolo de filme: 240mm
Largura do núcleo do rolo de filme: 520mm
A tensão da estrutura do diafragma é mecanicamente ajustável
A velocidade de condução do carrinho de acionamento da estrutura do diafragma é ajustável na conversão de frequência
Pode atender a função de enrolamento de cabeça e cauda
Pode atender a todas as funções de enrolamento de mercadorias
Modo de acionamento do carrinho de acionamento da estrutura de membrana: corrente
Tamanho do carrinho de acionamento da estrutura do diafragma: largura 2700 mm × altura 400 mm (sujeito ao tamanho real do projeto)
Dispositivo automático de quebra de filme superior
Após o enrolamento, o dispositivo de fixação de membrana especialmente projetado corta automaticamente o filme e prende a cabeça da membrana
O filme é cortado com uma faca
Componentes pneumáticos são usados: AirTAC
Consumo de ar: 1000ml
Pressão do ar: 0,4-0,6MPa
2. Transportador de correia de alimentação e transportador de rolos de descarga (1 conjunto cada)
Transportador de correia de alimentação
Instalação dividida com host
Velocidade da linha transportadora: 2 m/min (máx.)
Largura da correia: 2500mm
Comprimento do transportador de entrada: 2500mm
Comprimento do transportador: 3000mm
Motor redutor do transportador: marca nacional bem conhecida
Potência do motor de acionamento: 0,75KW
Altura: 900mm (sujeito a projeto real)
Espessura da correia: 3mm
A velocidade de transporte da correia transportadora de alimentação é ajustável na conversão de frequência;
O dispositivo de centralização pneumática é a indução automática do interruptor fotoelétrico, a pressão lateral pneumática automática, o alinhamento automático da janela de entrada e o curso de centralização é de 600 mm;
Transportador de rolos de descarga
Velocidade da linha transportadora: 2 m/min (máx.)
Largura de superfície efetiva de transporte: 2500mm
Comprimento de transporte: 2500mm
Motor redutor do transportador: marca nacional bem conhecida
Potência do motor de acionamento: 0,75KW
Altura: 900mm (sujeito a projeto real)
Espessura da correia: 3mm
Diâmetro do rolo: 60mm
Espaçamento entre rolos: 127mm
A velocidade do transportador de rolos de descarga é ajustável para conversão de frequência;
Outros requisitos para transportadores de entrada e saída:
O interruptor fotoelétrico é entalhado e ajustável para cima e para baixo, o que é conveniente para o equipamento atender a janela de diferentes alturas dentro e fora
Curso ajustável: 60mm.
3. Plataforma de alimentação flip pneumática (1 conjunto)
O desequilíbrio do equilíbrio dinâmico do dispositivo de alimentação de inversão da correia do equipamento original, a vibração e o ruído são muito intensos, esse design deve otimizar o equipamento original, não pode ter muito choque e vibração.
Dispositivo de giro:
Inversão pneumática
O método de instalação do cilindro flip adota o mesmo método de instalação original
Virar: 0-90°
O interruptor de pé da mesa giratória gira para fixar o pé
O rolo no canto da forma de 'L' na parte inferior da mesa basculante usa um rolo não motorizado, que pode ser conectado com o rolo não motorizado na linha da janela do lado da demanda
Por razões de segurança, a parte externa da linha de rolos não motorizada do dispositivo de giro é adicionada com um tubo redondo em forma de arco circular (a superfície externa do tubo redondo é emborrachada), o diâmetro do tubo redondo: 40 mm, a parede espessura: 3mm, o ponto mais alto: 1600mm, conectado em ambos os lados do rolo não motorizado da mesa giratória, conectado por conectores, fácil de desmontar e montar
Transportador de correia de mesa flip
Velocidade da linha transportadora: 2 m/min (máx.)
Largura do rolo: 2500mm
Comprimento do transportador de correia: 2500mm
Motor redutor do transportador: marca nacional bem conhecida
Potência do motor de acionamento: 0,75KW
Altura: 900mm (sujeito a projeto real)
Espessura da correia: 3mm
A velocidade do transportador de correia é ajustável para conversão de frequência;
Ângulo de inclinação da plataforma flip: 0°-90°
Altura do rolo não motorizado a partir do solo: 90 mm (consistente com a altura do rolo não motorizado na linha da janela do lado da demanda).
5. Sistema de controle e desempenho do equipamento (1 conjunto)
Controle PLC OMRON;
Operação da tela sensível ao toque OMRON, operação fácil e clara;
O motor de acionamento pode ser ajustado para conversão de frequência;
O interruptor fotoelétrico detecta automaticamente a posição da carga em operação;
Rolo de pressão mecânica para realizar a formação de pressão lateral;
Adequado para embalagens de produtos com comprimento superior a 1200mm.
6. Sistema de controle elétrico
CLP Omron (Japão)
Conversor de frequência OMRON (Japão)
Tela sensível ao toque MCGS (China)
Interruptor fotoelétrico Corey (Suíça)
Dispositivo principal Schneider (França)
Aparelhos elétricos de baixa tensão Schneider (França)
Interruptor de curso Schmersel (Alemanha)
Interruptor de proximidade Omron (Japão)
Componentes pneumáticos AirTAC
Motor principal Marca nacional bem conhecida
7. Outros requisitos
Existem quatro melhorias no equipamento original:
1. Cor do corpo do equipamento: RAL7012, cor de proteção do equipamento: RAL7047, cor da correia: RAL7012 ou RAL7047, não aplicável à faixa verde.
2. A cor do gabinete de controle deve ser consistente com a cor do corpo do equipamento.
3. O equilíbrio da correia de alimentação giratória deve ser razoavelmente projetado, sem muito choque e vibração, e a velocidade original permanece inalterada.
4. As tubulações de gás e linhas de cabos envolvidas no equipamento devem ser ocultadas e padronizadas, e a estética do projeto industrial do caminho de gás da linha deve ser assegurada por meio de calhas e outros métodos, tanto quanto possível.
