Máquina de embalagem automática de embaladora horizontal de anel
Máquina automática de embalagem horizontal de anéis
1. Esta máquina é uma engrenagem extraordinária para enrolar filme estirável mecanicamente em produtos cilíndricos. Ele desempenha um papel na interrupção da embalagem de produtos a granel, defendendo assim os produtos, economizando custos de embalagem, diminuindo a quantidade de mão de obra dos trabalhadores e melhorando o impacto da embalagem de equipamentos exclusivos.
2. Coloque a porta de madeira na linha transportadora, os itens são transportados para a estação portátil de embalagem através da linha transportadora, o dispositivo de computação de embalagem começa automaticamente, de acordo com os parâmetros de embalagem definidos, o sistema completo de embalagem de enrolamento de itens cilíndricos é enrolado , e os itens cilíndricos são transportados roboticamente para fora da estação de embalagem de enrolamento.
Parâmetros técnicos de Máquina automática de embalagem horizontal de anéis
1. Especificações do produto e requisitos de embalagem
Nome do produto: tampa da porta
Peso do produto : 100kg (max)
Comprimento do conjunto de porta: 800mm-4000mm
Largura da embalagem 140-400mm
Altura da embalagem 90-300mm

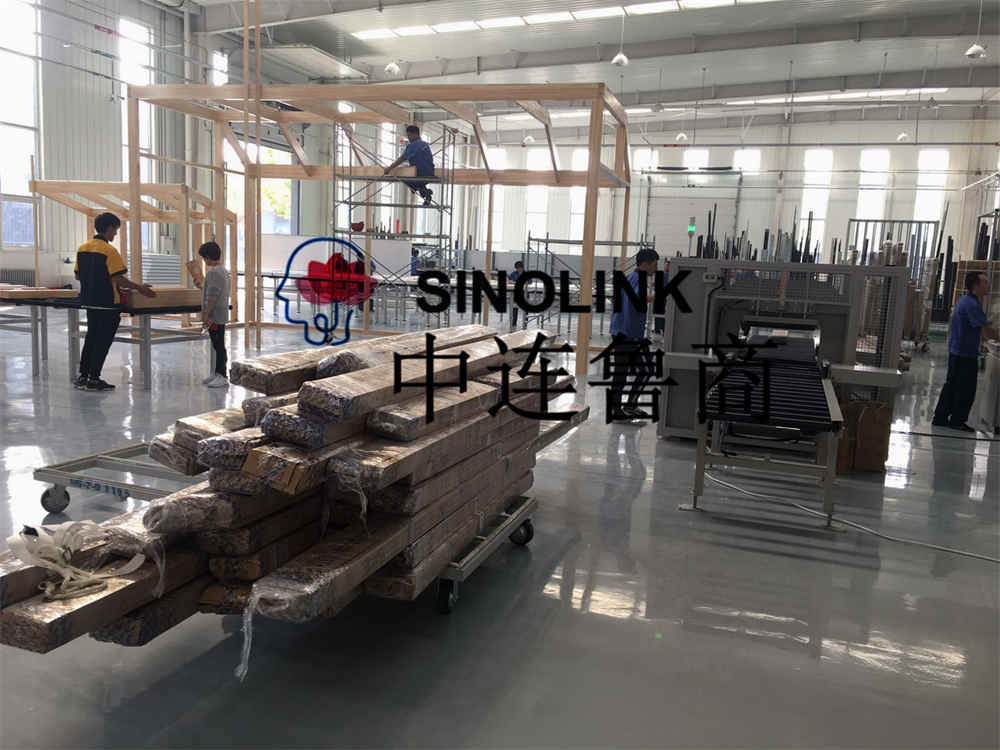

A manga horizontal e a manga vertical da manga da porta são empilhadas cuidadosamente antes do enrolamento e, como a manga cruzada é mais curta que a manga vertical, a manga horizontal e a extremidade superior da manga vertical devem ser alinhadas antes do enrolamento (consulte o site do cliente foto).
2. Materiais de embalagem
Use um filme de embrulho de tamanho fixo
filme estirável LLDPE
Espessura: 20-30μm Largura do filme: 250mm (tamanho fixo)
Diâmetro interno do tubo de papel: 76,2 mm O diâmetro externo máximo do rolo de filme: 240 mm
ESCOPO DE FORNECIMENTO de Máquina de embalagem, máquina de embalagem, máquina de embalagem
1. Unidade principal (1 conjunto)
Equipamento: Máquina de embalagem de enrolamento horizontal automática
Material de fabricação principal: perfil Q235
Especificações giratórias:
Diâmetro interno do anel giratório: 800 mm
Velocidade de rotação: 25-35 rpm (regulação da velocidade de conversão de frequência)
Fonte de alimentação: 380V/50HZ
Motorredutor de acionamento de anel rotativo: transmissão Tongyu
Dispositivos pneumáticos de pressão descendente e lateral:
É usado para a fixação de baixa pressão e pressão lateral de mercadorias recebidas, o que é conveniente para o transporte estável de mercadorias
Cilindro superior pneumático: FESTO ou SMC
Pressão descendente e curso de pressão lateral: sujeito a projeto do departamento técnico
A pressão de cima para baixo e a pressão lateral usam rolos acionados de duas carreiras para importar e sair das mercadorias em um conjunto para fixar o material e permitir que o material seja transportado sem problemas
Dispositivo de rack de membrana:
Use filme de embrulho de especificação fixa de 250 mm;
Moldura de filme de alongamento de resistência mecânica, tensão é mecanicamente ajustável;
Pode atender a todas as funções de enrolamento da manga da porta;
Dispositivo automático de quebra de membrana:
Depois que o enrolamento é concluído, o dispositivo de quebra de filme superior especialmente projetado corta automaticamente o filme e prende a cabeça da membrana
O filme é cortado usando um cortador controlado pneumaticamente
Componentes pneumáticos são usados: FESTO ou SMC
Consumo de ar: 1000ml Pressão de ar: 0,4-0,6MPa

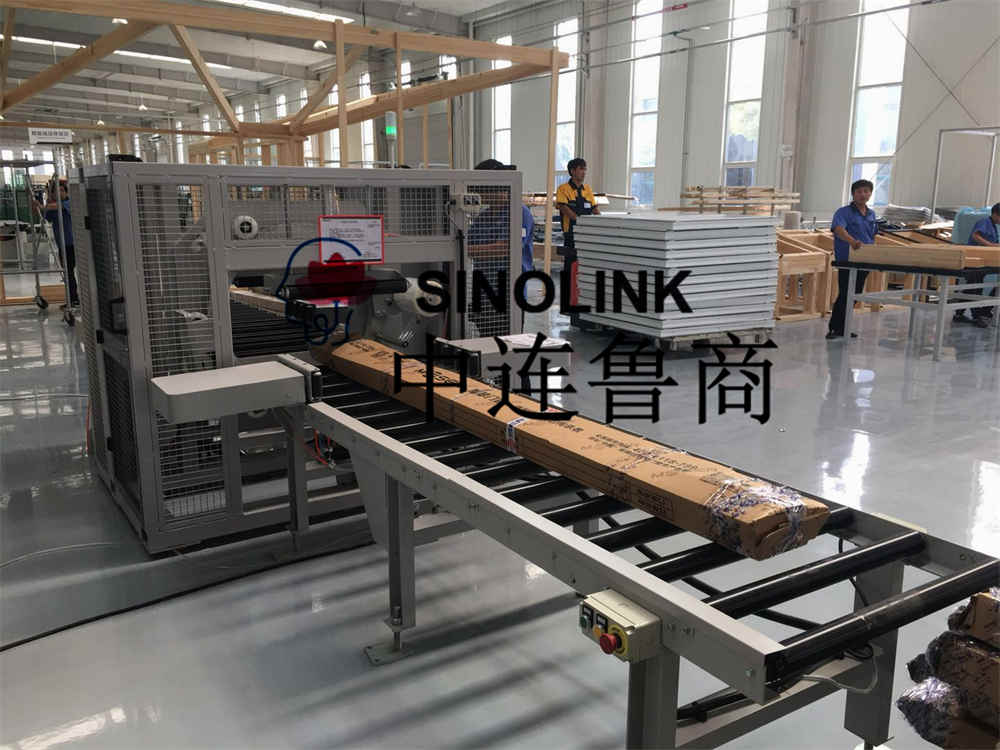

2. Transportador de rolos sinuosos (2 conjuntos)
Velocidade da linha transportadora: 5-7 m/min (regulação da velocidade de conversão de frequência)
Altura da superfície do transportador: 900mm
Comprimento do transportador: 3000mm×2
O transporte é realizado usando um transportador de rolos
Largura do transportador: 500mm
O rolo é coberto com borracha macia e a especificação do rolo está sujeita ao design real
Motorredutor do transportador: transmissão Tongyu
A velocidade de transporte do transportador é ajustável na conversão de frequência
3. Roletes laterais do transportador (2 conjuntos)
Os rolos laterais são revestidos com borracha macia
Os rolos laterais se projetam do espaço entre os rolos do transportador para ajudar a apertar as mangas da porta durante o enrolamento e o transporte
Os rolos laterais são instalados entre as folgas dos rolos do transportador
Ajuste pneumático, detecção automática de entrada e saída de mercadorias e ação
Componentes pneumáticos: FESTO ou SMC
4. Sistema de controle e desempenho do equipamento
Controle programável por PLC; A porta de entrada PLC é reservada para 8 pontos
O equipamento possui duas funções: partida manual e automática, comutação livre, partida manual usando o pedal para iniciar;
Operação de tela sensível ao toque, operação simples e clara, configuração de parâmetro digital, com função de diagnóstico automático de falhas;
Regulação da velocidade de conversão de frequência do motor de acionamento;
O interruptor fotoelétrico detecta automaticamente a posição da carga em operação;
Controle de programa exclusivo, capaz de enrolamento horizontal totalmente fechado de produtos cilíndricos de diferentes especificações;
5. Detalhes do sistema de controle elétrico
Nome |
Marca |
Origem |
CLP |
Omron |
Japão |
conversores de frequência |
Omron |
China |
ecrã táctil |
MCGS |
China |
interruptor fotoelétrico |
Corina |
Suíça |
Dispositivo mestre |
Schneider |
França |
Aparelhos de baixa tensão |
Schneider |
França |
Interruptor de proximidade |
Omron |
Japão |
Componentes pneumáticos |
FESTO ou SMC |
|
Aparelhos de baixa tensão |
Schneider |
França |
Redutor de motor |
Transmissão Tongyu |
China |
Armário de controle elétrico |
China |
Mais informações, entre em contato conosco a qualquer momento. Vamos tentar o melhor para ajudar a recomendar o esquema mais ideal para você.
