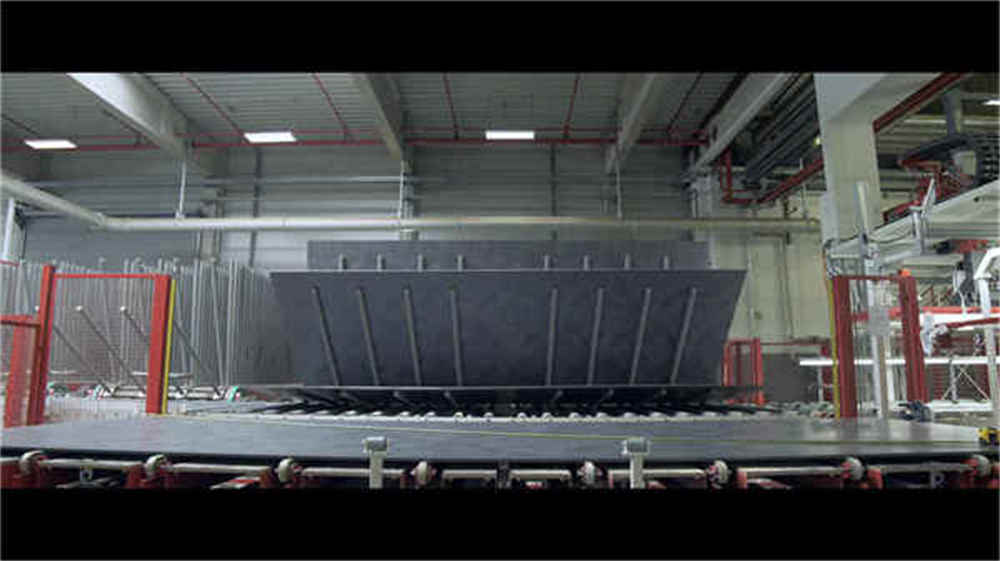

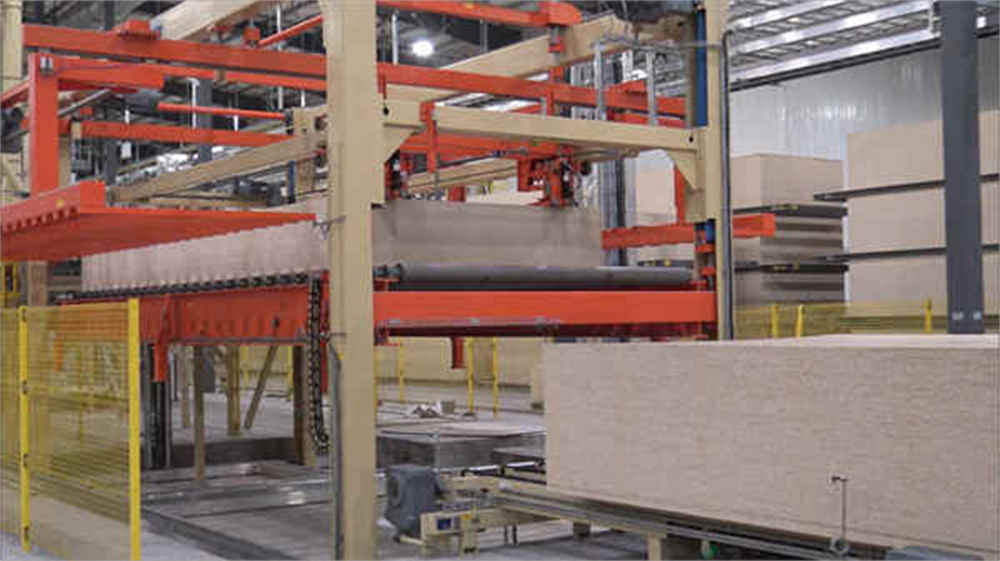

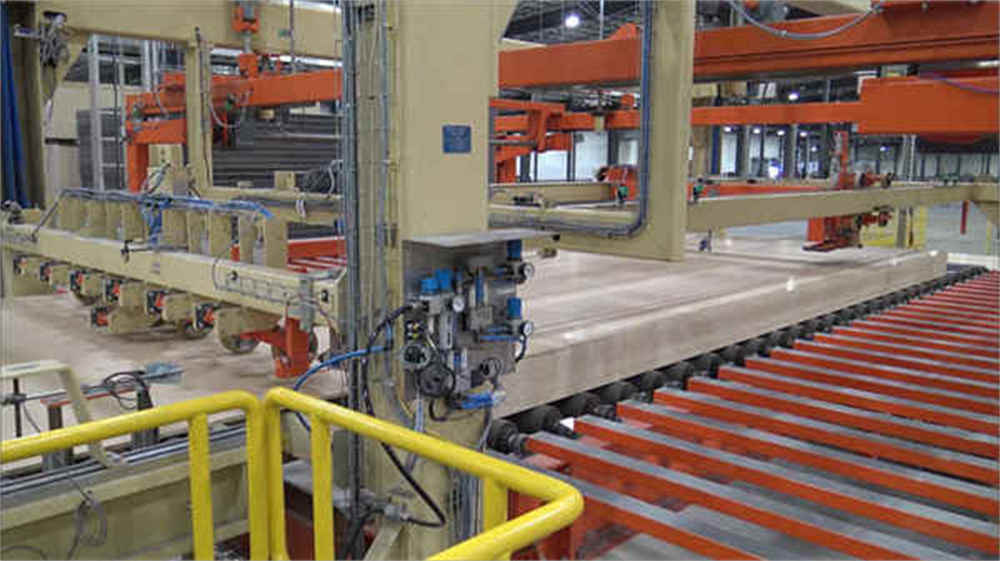

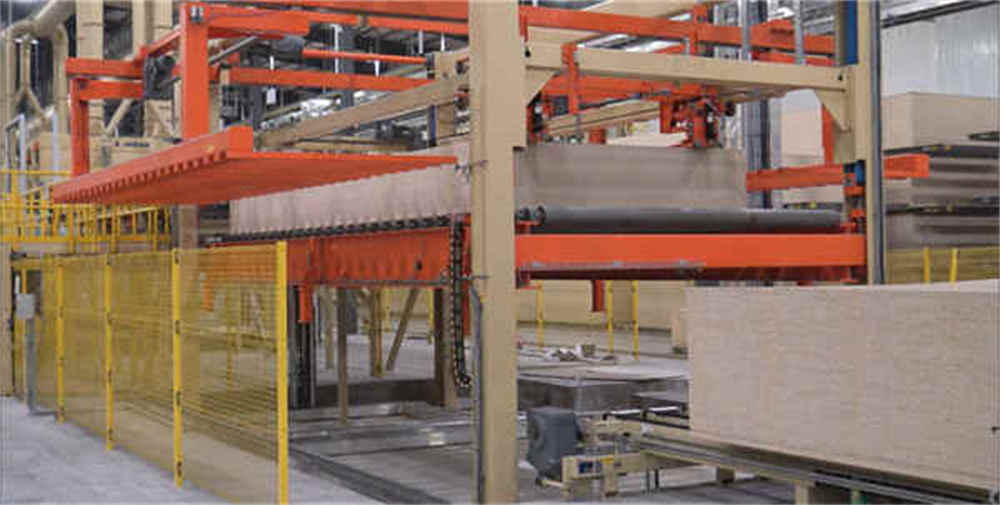

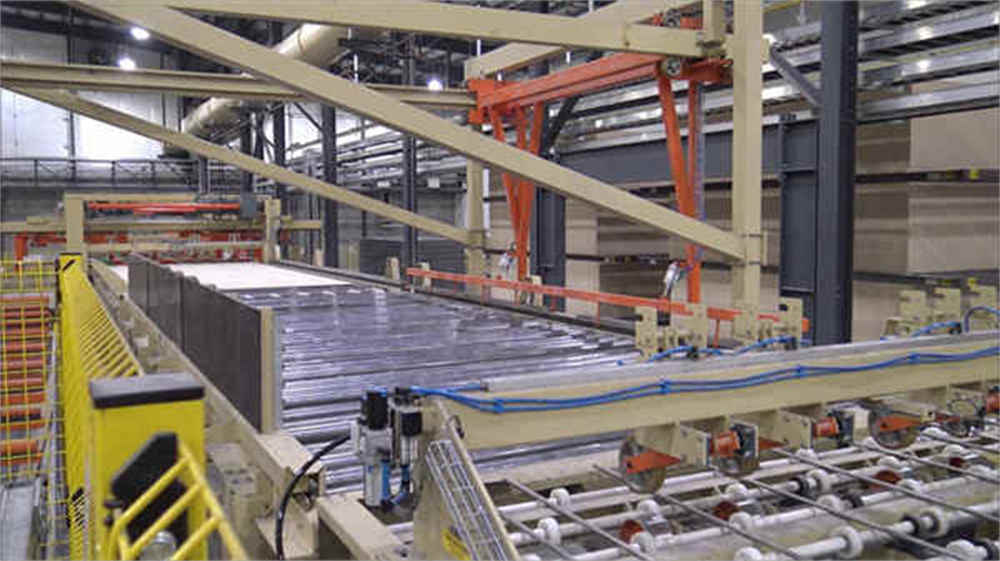

Sistema de classificação e transmissão automática inteligente para a placa feita pelo homem

1

Mova o carrinho longitudinalmente

1

TRAPO DE MOVIMENTO: 155000mm, comprimento de trabalho: 3100 mm, altura de trabalho: 800 mm, velocidade do rolo: 10m/min, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência), velocidade de caminhada: 20m/min, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência, frenagem)

2

Tabela de rolos de transição

7

Comprimento de trabalho: 2200 mm, altura: 800 mm, velocidade do rolo: 10m/min, potência: 1,1kW, regulação da velocidade de conversão de frequência

3

Carrinho de Movimento Lateral

1

TRAPO DE MOVIMENTO: 17000mm, comprimento de trabalho: 3100 mm, altura de trabalho: 800 mm, velocidade do rolo: 10m/min, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência), velocidade de caminhada: 20m/min, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência, frenagem)

4

Tabela longitudinal da empilhadeira

1

Comprimento: 3100 mm, altura: 800 mm, velocidade do rolo: 10m/min, potência: 1,1kW, regulação da velocidade de conversão de frequência

5

Mesa de elevação hidráulica da placa de entrada

2

Velocidade do rolo: 10m/min, motor de motor: 0,75kW (freio), motor da bomba de óleo Power: 7,5kW, levantamento de elevação: 1700 mm, capacidade de transporte: 5 toneladas

6

Empurrador

2

Altura de trabalho: 2500 mm, espessura da placa: 8-18 mm, empurre a potência do motor: 2,5kW (servo, freio, codificador), potência do motor do rolo de tala: 2,2kW (regulação da velocidade de conversão de frequência)

7

Dispositivo de varredura (ou rolo de escova)

2

Altura de trabalho: 2500 mm, Largura de trabalho: 1400mm, potência do motor: 2%x1,5kW

8

Transportador de correia

5

Altura de trabalho: 2500 mm, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência), largura de trabalho: 1400 mm, velocidade do rolo: 20-90m/min

9

Sistema de Inspeção do Conselho

1

A tecnologia de inspeção de painéis à base de madeira é líder mundial

10

Transportador de retalho e transportador de retalho

1

Número de grades: 36mm, potência do motor do retalho: 2%x3kW (conversão de frequência, com freio), altura de trabalho do transportador: 2500 mm, energia do motor do transportador: 2,2kw%x2 (regulação da velocidade de frequência), largura de trabalho: 1400mm

11

Transportador de rolos inclinado

1

Altura de trabalho: 2500 mm, potência do motor: 2,2kW (regulação da velocidade de conversão de frequência), largura de trabalho: 1400 mm, velocidade do rolo: 20-90m/min

12

Transportador de pilha (incluindo tabela de rolo de transição) (número de série 12)

1

Altura de trabalho: 2500 mm, potência do motor: 3kW + 0,55kW + 2,2kW (regulação da velocidade de conversão de frequência), largura de trabalho: 1400 mm, velocidade de trabalho do rolo de fixação: 20-90m/min, potência do motor do rolo de aperto: 2,2kW (regulação da velocidade de frequência)

13

2

Nome do dispositivo:

14

Stacker (1, Classe A Plate Stacker (3 estações) 2, Classe B Plate Stacker (1 estação))

4

(3) Número de série 13.1 para o empilhador de placas de classe A (3 estações) (3 pilhas de placa de classe A)

15

Tabela de rolo de elevador hidráulico

1

(4) Número de série 13.2 para o empilhador de placas de classe B (estação 1) (empilhadora de placa de 1 x classe B)

16

Pad (ou placa de proteção) Transportador

1

Largura de trabalho: 1400 mm, potência do motor da correia: 2,2kW (regulação da velocidade de conversão de frequência), velocidade de trabalho da correia: 20-90m/min, velocidade de trabalho de rolo de fixação: 20-90m/min, potência do motor de fixação: 2,2kW (regulação da velocidade de frequência), altura máxima de empilhamento: 1350mm

17

A almofada (ou placa de proteção) move a mesa do rolo

4

Velocidade da cadeia: 10m/min, potência do motor: 0,75kW (frenagem), potência do motor da bomba de óleo: 7,5kW, levantamento de levantamento: 1600 mm, capacidade de transporte: 5 toneladas

31

Tabela de rolo de transição da almofada (ou placa de proteção)

1

Comprimento de trabalho: 3100 mm, altura: 800 mm, velocidade da cadeia: 10 m/min (regulação da velocidade de conversão de frequência), potência do motor: 3kW, sujeito ao projeto real
